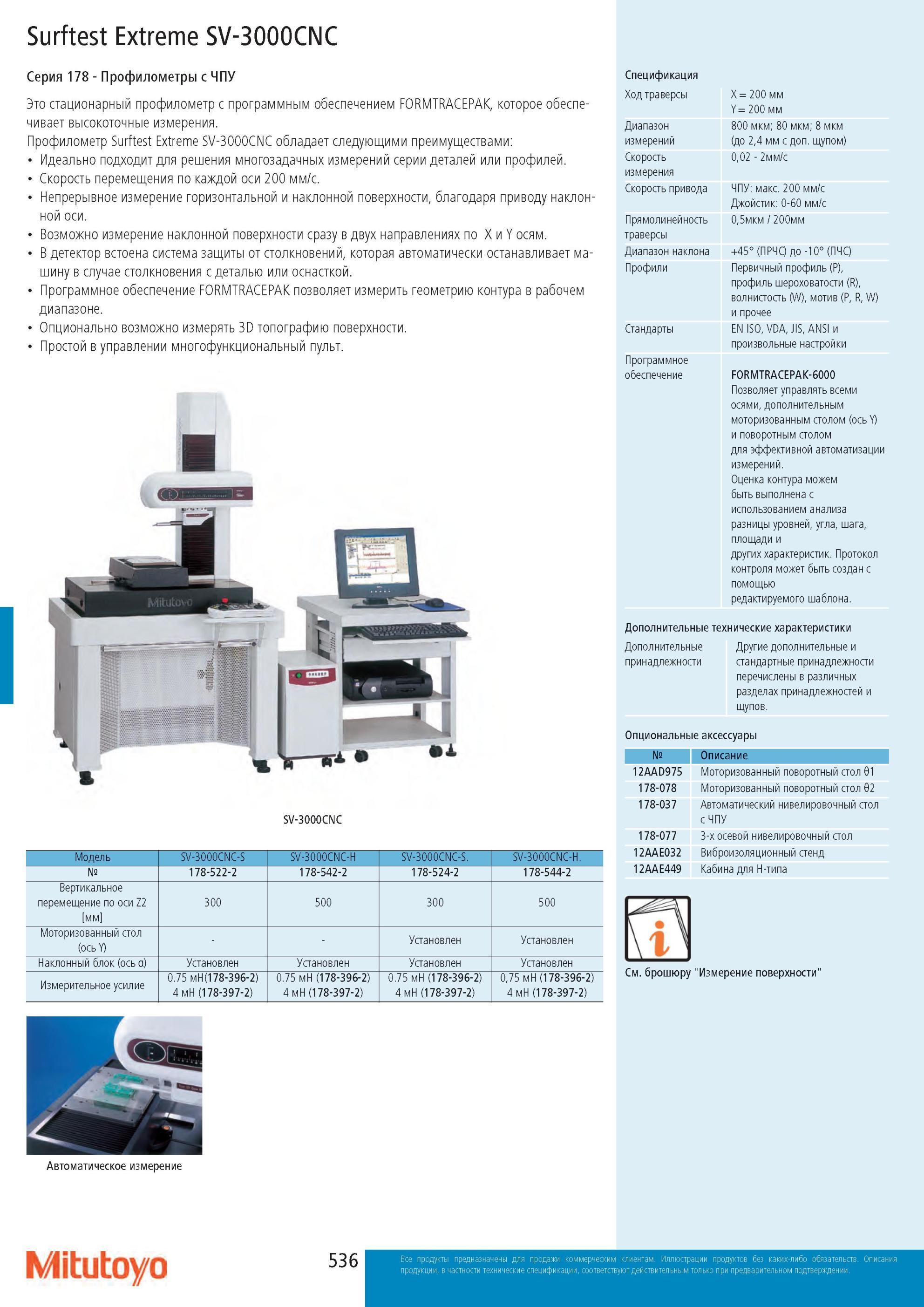

Профилометры Mitutoyo Surftest Extreme SV-3000CNC Серия 178 с ЧПУ Стационарный профилометр с программным обеспечением FORMTRACEPAK, которое обеспечивает вы

Профилометры Mitutoyo Surftest Extreme SV-3000CNC Серия 178 с ЧПУ Стационарный профилометр с программным обеспечением FORMTRACEPAK, которое обеспечивает высокоточные измерения. Профилометр Surftest Extreme SV-3000CNC обладает следующими преимуществами Идеально подходит для решения многозадачных измерений серии деталей или профилей. Скорость перемещения по каждой оси 200 мм/с. Непрерывное измерение горизонтальной и наклонной поверхности, благодаря приводу наклонной оси. Возможно измерение наклонной поверхности сразу в двух направлениях по X и Y осям. В детектор встоена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой. Программное обеспечение FORMTRACEPAK позволяет измерить геометрию контура в рабочем диапазоне. Опционально возможно измерять 3D топографию поверхности. Простой в управлении многофункциональный пульт. 15 SV-3000CNC Модель SV-3000CNC-S SV-3000CNC-H SV-3000CNC-S. SV-3000CNC-H. Номер 178-522-2 178-542-2 178-524-2 178-544-2 Вертикальное перемещение по оси Z2 [мм] 300 500 300 500 Моторизованный стол (ось Y) Установлен Установлен Наклонный блок (ось а) Установлен Установлен Установлен Установлен Измерительное усилие 0.75 мН(178-396-2) 4 мН (178-397-2) 0.75 мН (178-396-2) 4 мН (178-397-2) 0.75 мН (178-396-2) 4 мН (178-397-2) 0,75 мН (178-396-2) 4 мН (178-397-2) Спецификация Ход траверсы Диапазон измерений Скорость измерения Скорость привода Прямолинейность траверсы Диапазон наклона Профили Стандарты Программное обеспечение X = 200 мм Y = 200 мм 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом) 0,02 - 2мм/с ЧПУ макс. 200 мм/с Джойстик 0-60 мм/с 0,5мкм 200мм +45° (ПРЧС) до -10° (ПЧС) Первичный профиль (P), профиль шероховатости (R), волнистость (W), мотив (P, R, W) и прочее EN ISO, VDA, JIS, ANSI и произвольные настройки FORMTRACEPAK-6000 Позволяет управлять всеми осями, дополнительным моторизованным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка контура можем быть выполнена с использованием анализа разницы уровней, угла, шага, площади и других характеристик. Протокол контроля может быть создан с помощью редактируемого шаблона. Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены в различных разделах принадлежностей и щупов. Опциональные аксессуары Номер Описание 12AAD975 Моторизованный поворотный стол 01 178-078 Моторизованный поворотный стол 02 178-037 Автоматический нивелировочный стол с ЧПУ 178-077 3-х осевой нивелировочный стол 12AAE032 Виброизоляционный стенд 12AAE449 Кабина для H-типа См. брошюру "Измерение поверхности" Автоматическое измерение Mitutoyo 536
