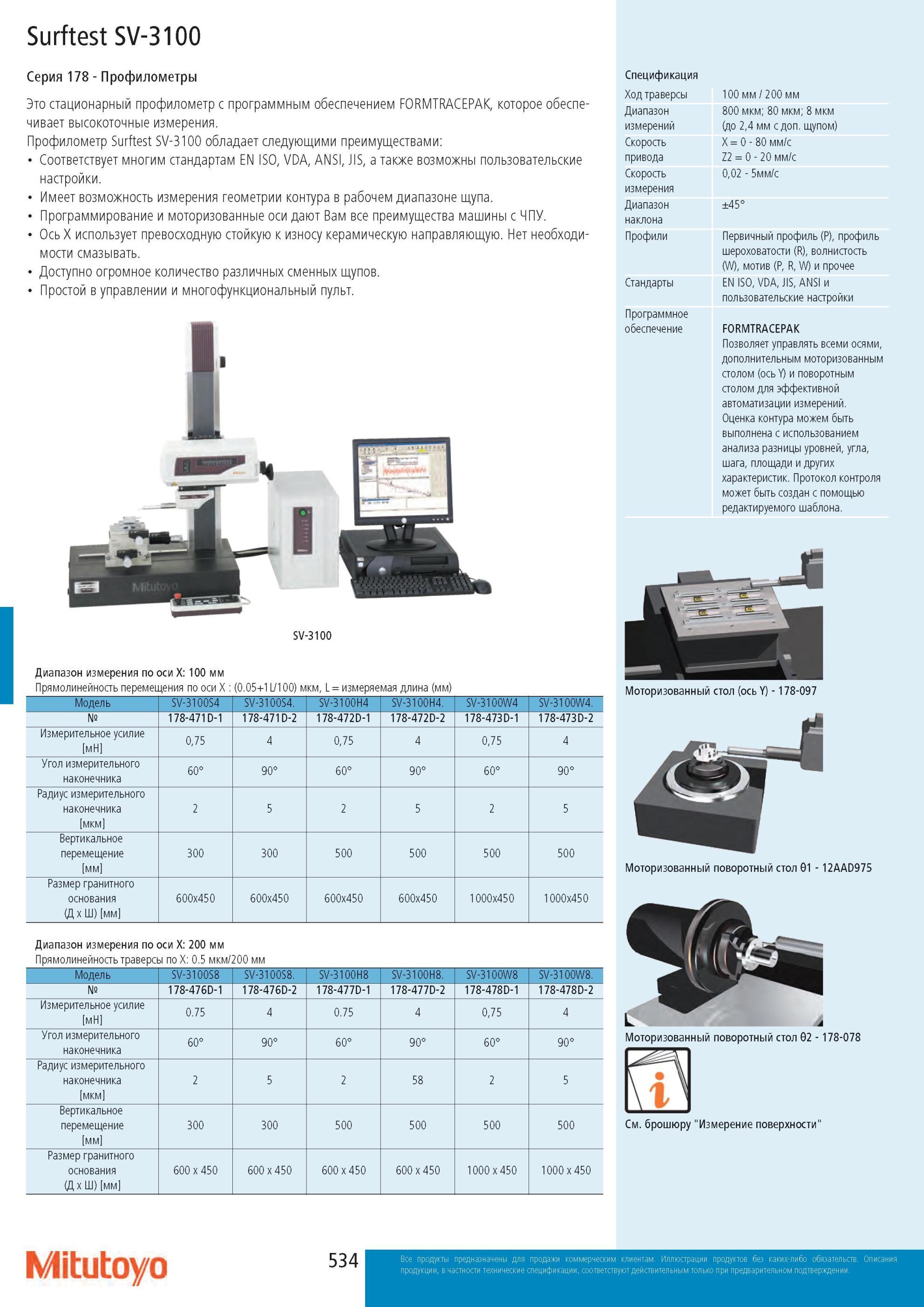

Стационарный профилометр Mitutoyo Surftest SV-3100 178 серии с программным обеспечением FORMTRACEPAK Данное высокоточное японское измерительное оборудование обладает следующими преимуществами Соответствует многим стандартам EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки. Имеет возможность измерения геометрии контура в рабочем диапазоне щупа. Программирование и моторизованные оси дают Вам все преимущества машины с ЧПУ. Ось X использует превосходную стойкую к износу керамическую направляющую. Нет необходимости смазывать. Доступно огромное количество различных сменных щупов. Простой в управлении и многофункциональный пульт. Диапазон измерения по оси Х 100 мм Прямолинейность перемещения по оси X SV-3100 (0.05+1L/100) мкм, L = измеряемая длина (мм) Модель SV-3100S4 SV-3100S4. SV-3100H4 SV-3100H4. SV-3100W4 SV-3100W4. Номер 178-471D-1 178-471D-2 178-472D-1 178-472D-2 178-473D-1 178-473D-2 Измерительное усилие [мН] 0,75 4 0,75 4 0,75 4 Угол измерительного наконечника 60° 90° 60° 90° 60° 90° Радиус измерительного наконечника [мкм] 2 5 2 5 2 5 Вертикальное перемещение [мм] 300 300 500 500 500 500 Размер гранитного основания (Д x Ш) [мм] 600x450 600x450 600x450 600x450 1000x450 1000x450 Диапазон измерения по оси X 200 мм Прямолинейность траверсы по X 0.5 мкм/200 мм Модель SV-3100S8 SV-3100S8. SV-3100H8 SV-3100H8. SV-3100W8 SV-3100W8. Номер 178-476D-1 178-476D-2 178-477D-1 178-477D-2 178-478D-1 178-478D-2 Измерительное усилие [мН] 0.75 4 0.75 4 0,75 4 Угол измерительного наконечника 60° 90° 60° 90° 60° 90° Радиус измерительного наконечника [мкм] 2 5 2 58 2 5 Вертикальное перемещение [мм] 300 300 500 500 500 500 Размер гранитного основания (Д x Ш) [мм] 600 x 450 600x450 600x450 600x450 1000x450 1000x450 Спецификация Ход траверсы Диапазон измерений Скорость привода Скорость измерения Диапазон наклона Профили Стандарты Программное обеспечение 100 мм 200 мм 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом) X = 0 - 80 мм/с Z2 = 0 - 20 мм/с 0,02 - 5мм/с ±45° Первичный профиль (P), профиль шероховатости (R), волнистость (W), мотив (P, R, W) и прочее EN ISO, VDA, JIS, ANSI и пользовательские настройки FORMTRACEPAK Позволяет управлять всеми осями, дополнительным моторизованным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. Оценка контура можем быть выполнена с использованием анализа разницы уровней, угла, шага, площади и других характеристик. Протокол контроля может быть создан с помощью редактируемого шаблона. Моторизованный поворотный стол 91 - 12AAD975 L Моторизованный поворотный стол 92 - 178-078 См. брошюру "Измерение поверхности" Mitutoyo 534 Профилометры Профилометр Surftest SV-3100
