При точении с большим вылетом металлорежущего токарного инструмента для снижения вероятности возникновения вибраций необходимо выбирать

При точении с большим вылетом металлорежущего токарного инструмента для снижения вероятности возникновения вибраций необходимо выбирать

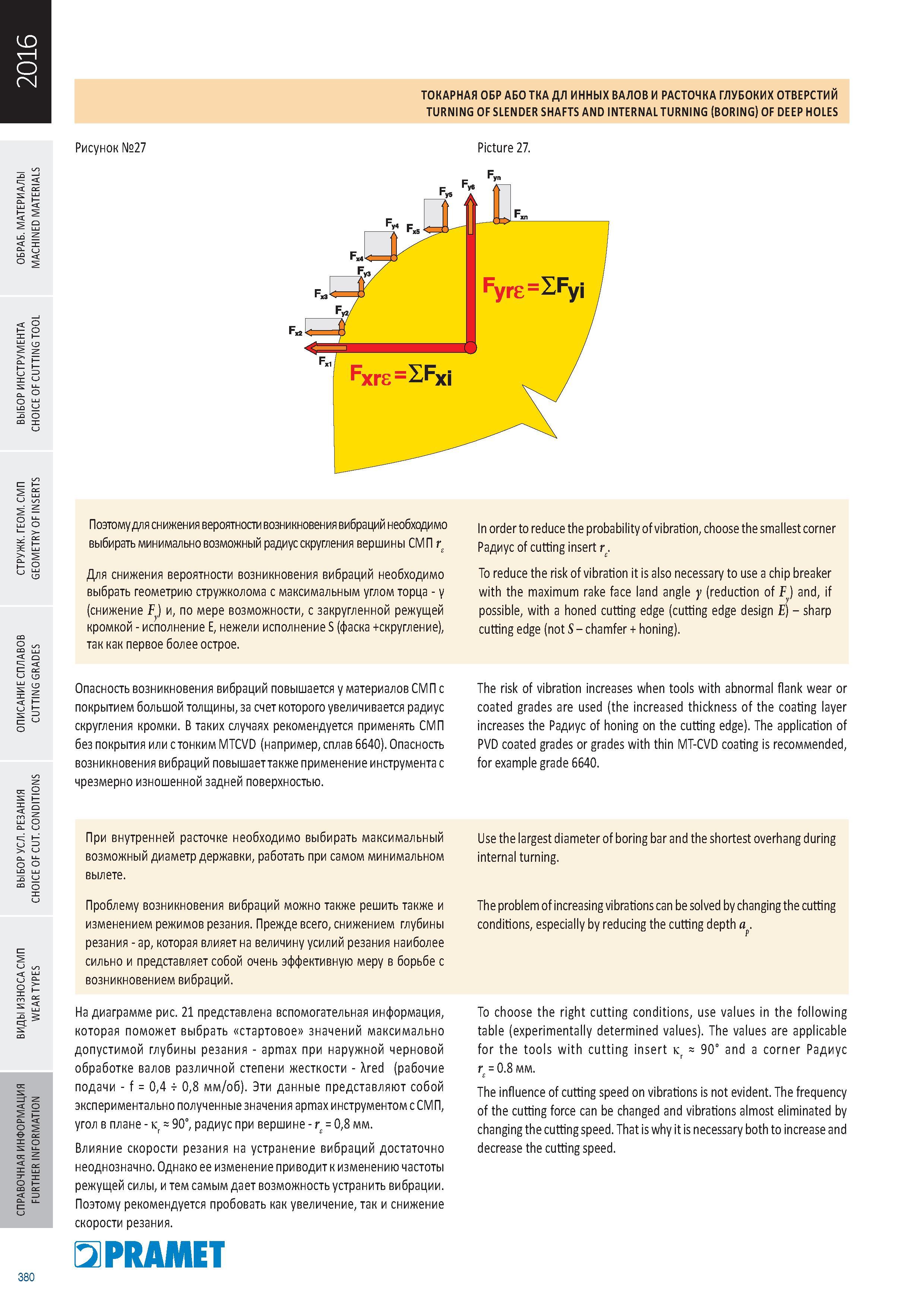

При точении с большим вылетом металлорежущего токарного инструмента для снижения вероятности возникновения вибраций необходимо выбирать _ минимально возможный радиус скругления вершины СМП r Для снижения вероятности возникновения вибраций необходимо выбрать геометрию стружколома с максимальным углом торца у (снижение F) и, по мере возможности, с закругленной режущей кромкой исполнение Е, нежели исполнение S (фаска +скругление), так как первое более острое. In order to reduce the probability of vibration, choose the smallest corner Радиус of cutting insert r. To reduce the risk of vibration it is also necessary to use a chip breaker with the maximum rake face land angle у (reduction of F) and, if possible, with a honed cutting edge (cutting edge design E) sharp cutting edge (not S chamfer honing). Опасность возникновения вибраций повышается у материалов СМП с покрытием большой толщины, за счет которого увеличивается радиус скругления кромки. В таких случаях рекомендуется применять СМП без покрытия или с тонким MTCVD (например, сплав 6640). Опасность возникновения вибраций повышает также применение инструмента с чрезмерно изношенной задней поверхностью. The risk of vibration increases when tools with abnormal flank wear or coated grades are used (the increased thickness of the coating layer increases the Радиус of honing on the cutting edge). The application of PVD coated grades or grades with thin MT-CVD coating is a ended, for example grade 6640. LO S 2 oc 3= O S U_ cc E При внутренней расточке необходимо выбирать максимальный возможный диаметр державки, работать при самом минимальном вылете. Проблему возникновения вибраций можно также решить также и изменением режимов резания. Прежде всего, снижением глубины резания ар, которая влияет на величину усилий резания наиболее сильно и представляет собой очень эффективную меру в борьбе с возникновением вибраций. На диаграмме рис. 21 представлена вспомогательная информация, которая поможет выбрать стартовое значений максимально допустимой глубины резания apmax при наружной черновой обработке валов различной степени жесткости Ared (рабочие подачи f = 0,4 0,8 мм/об). Эти данные представляют собой экспериментально полученные значения apmax инструментом с СМП, угол в плане к = 90°, радиус при вершине r = 0,8 мм. Влияние скорости резания на устранение вибраций достаточно неоднозначно. Однако ее изменение приводит к изменению частоты режущей силы, и тем самым дает возможность устранить вибрации. Поэтому рекомендуется пробовать как увеличение, так и снижение скорости резания. Use the largest diameter of boring bar and the shortest overhang during internal turning. The problem of increasing vibrations can be solved by changing the cutting conditions, especially by reducing the cutting depth a. To choose the right cutting conditions, use values in the following table (experimentally determined values). The values are applicable for the tools with cutting insert к = 90° and a corner Радиус r = 0.8 мм. The influence of cutting speed on vibrations is not evident. The frequency of the cutting force can be changed and vibrations almost eliminated by changing the cutting speed. That is why it is necessary both to increase and decrease the cutting speed. I PRAMET 380 ТОКАРНАЯ ОБР АБО ТКА ДЛ ИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИИ TURNING OF SLENDER SHAFTS AND INTERNAL TURNING (BORING) OF DEEP HOLES oc О Pi о Са О 2 О со -с Рисунок №27 Picture 27. F F F, fi A F„ Fe. l F 4< g./ Fx3< =P Fy/ 1 Fyre- Fyi xrs =xf XI Поэтому
