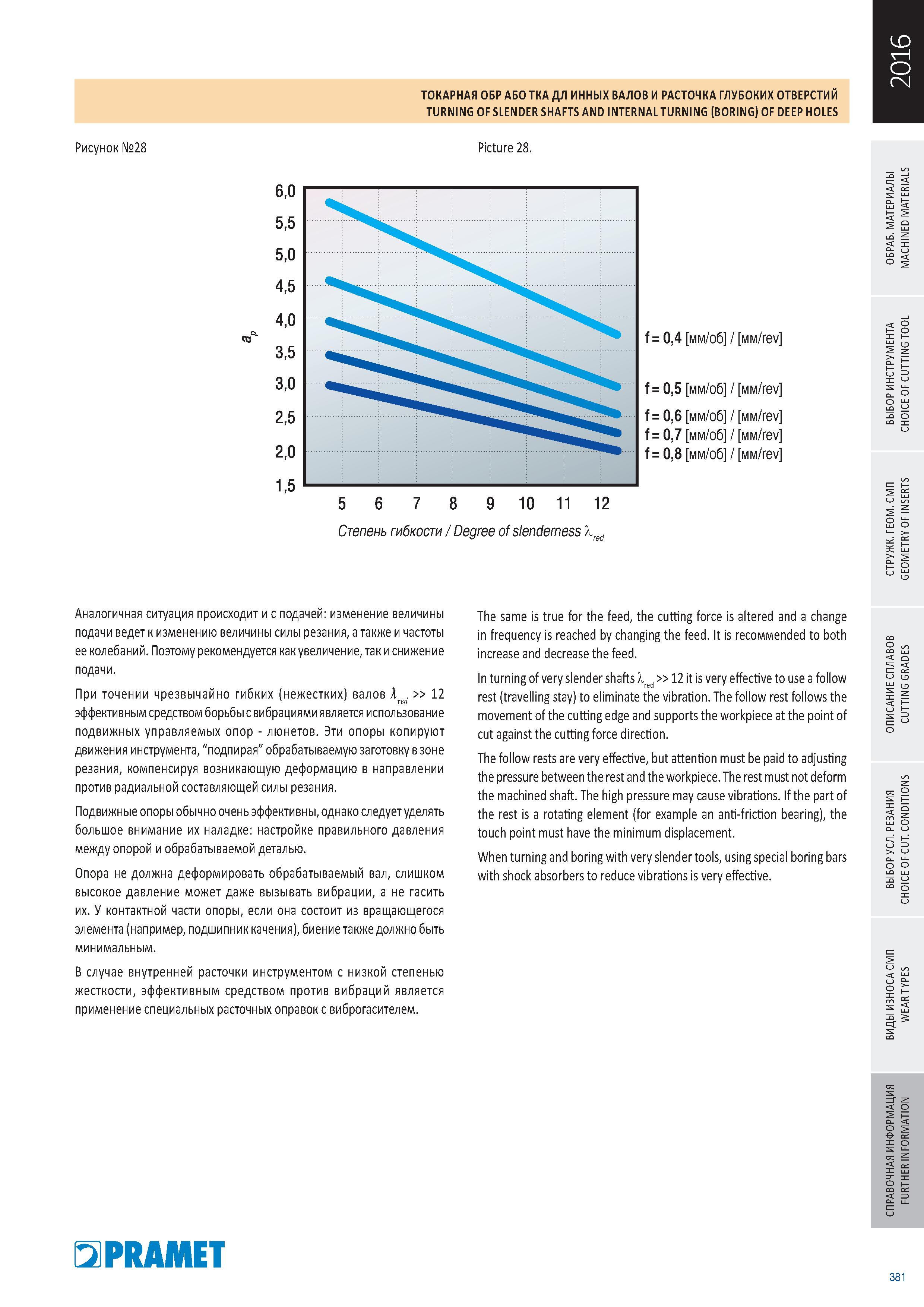

Особенности точения длинных валов и обработки глубоких отверстий расточным токарным инструментом Рисунок №28 Picture 28. Степень гибкости / Degree of slenderness Xr Аналогичная ситуация происходит и с подачей изменение величины подачи ведет к изменению величины силы резания, а также и частоты ее колебаний. Поэтому рекомендуется как увеличение, так и снижение подачи. При точении чрезвычайно гибких (нежестких) валов \гЫ >> 12 эффективным средством борьбы с вибрациями является использование подвижных управляемых опор люнетов. Эти опоры копируют движения инструмента, "подпирая" обрабатываемую заготовку в зоне резания, компенсируя возникающую деформацию в направлении против радиальной составляющей силы резания. Подвижные опоры обычно очень эффективны, однако следует уделять большое внимание их наладке настройке правильного давления между опорой и обрабатываемой деталью. Опора не должна деформировать обрабатываемый вал, слишком высокое давление может даже вызывать вибрации, а не гасить их. У контактной части опоры, если она состоит из вращающегося элемента (например, подшипник качения), биение также должно быть минимальным. В случае внутренней расточки инструментом с низкой степенью жесткости, эффективным средством против вибраций является применение специальных расточных оправок с виброгасителем. The same is true for the feed, the cutting force is altered and a change in frequency is reached by changing the feed. It is recoммended to both increase and decrease the feed. In turning of very slender shafts Xed >> 12 it is very effective to use a follow rest (travelling stay) to eliminate the vibration. The follow rest follows the movement of the cutting edge and supports the workpiece at the point of cut against the cutting force direction. The follow rests are very effective, but attention must be paid to adjusting the pressure between the rest and the workpiece. The rest must not deform the machined shaft. The high pressure may cause vibrations. If the part of the rest is a rotating element (for example an anti-friction bearing), the touch point must have the minimum displacement. When turning and boring with very slender tools, using special boring bars with shock absorbers to reduce vibrations is very effective. ТОКАРНАЯ ОБР АБО ТКА ДЛ ИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИИ TURNING OF SLENDER SHAFTS AND INTERNAL TURNING (BORING) OF DEEP HOLES
