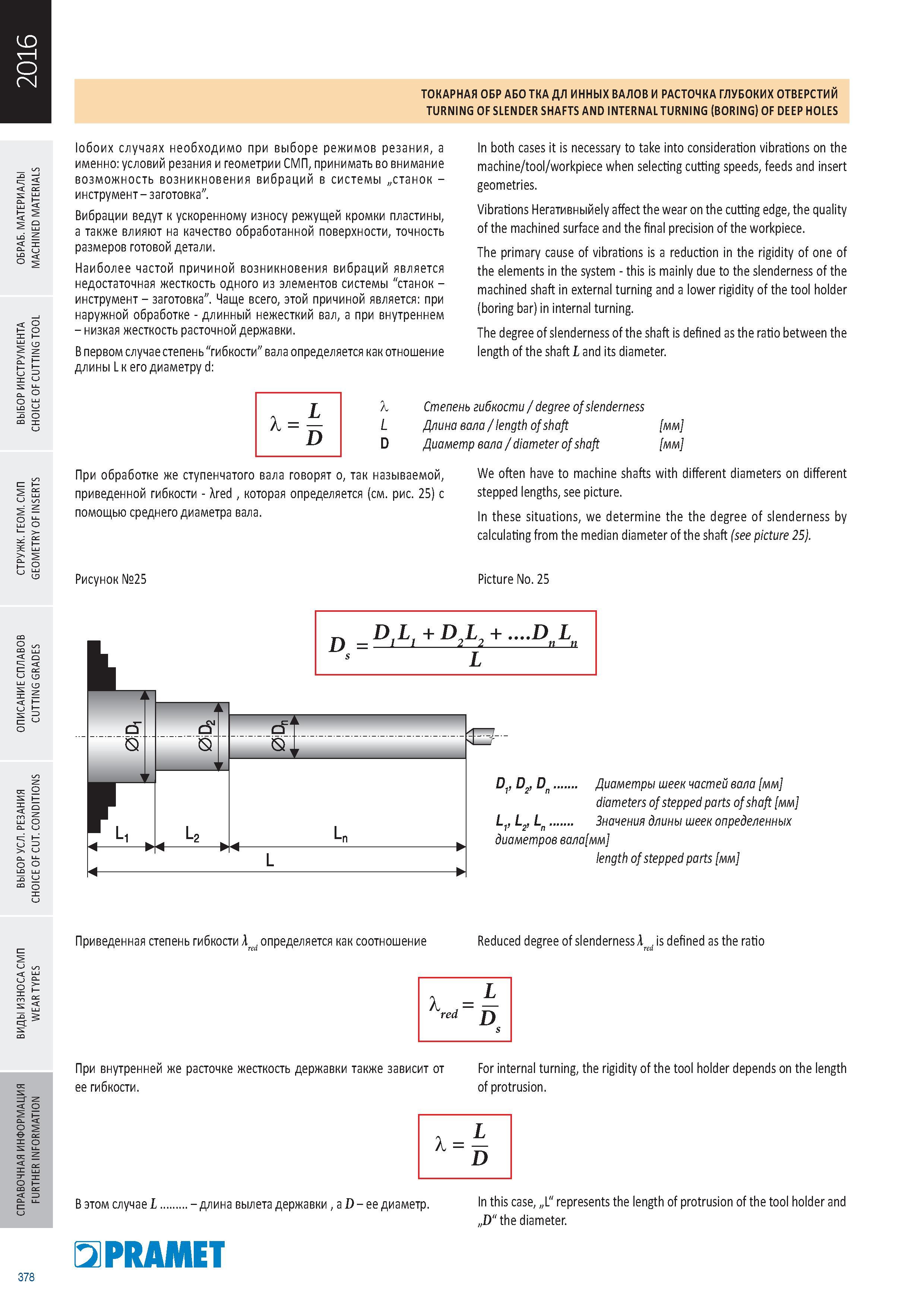

Особенности процессов токарной обработки длинных валов и токарного растачивания глубоких отверстий В обоих технологических случаях необходимо при выборе режимов резания, а именно условий резания и геометрии СМП, принимать во внимание возможность возникновения вибраций в системы „станок -инструмент заготовка". Вибрации ведут к ускоренному износу режущей кромки пластины, а также влияют на качество обработанной поверхности, точность размеров готовой детали. Наиболее частой причиной возникновения вибраций является недостаточная жесткость одного из элементов системы "станок -инструмент заготовка". Чаще всего, этой причиной является при наружной обработке длинный нежесткий вал, а при внутреннем низкая жесткость расточной державки. В первом случае степень "гибкости" вала определяется как отношение длины L к его диаметру d In both cases it is necessary to take into consideration vibrations on the machine/tool/workpiece when selecting cutting speeds, feeds and insert geometries. Vibrations Негативнь affect the wear on the cutting edge, the quality of the machined surface and the final precision of the workpiece. The primary cause of vibrations is a reduction in the rigidity of one of the elements in the system this is mainly due to the slenderness of the machined shaft in external turning and a lower rigidity of the tool holder (boring bar) in internal turning. The degree of slenderness of the shaft is defined as the ratio between the length of the shaft L and its diameter. X Степень гибкости / degree of slenderness L Длина вала / length of shaft мм D Диаметр вала / diameter of shaft мм При обработке же ступенчатого вала говорят о, так называемой, приведенной гибкости Ared которая определяется (см. рис. 25) с помощью среднего диаметра вала. We often have to machine shafts with different diameters on different stepped lengths, see picture. In these situations, we determine the the degree of slenderness by calculating from the median diameter of the shaft (see picture 25). Рисунок №25 Picture No. 25 LO L V tSf o- D1> °2’ Dn Диаметры шеек частей вала мм diameters of stepped parts of shaft мм Значения длины шеек определенных диаметров вала мм length of stepped parts мм L1> L2> L Приведенная степень гибкости А определяется как соотношение Reduced degree of slenderness А is defined as the ratio При внутренней же расточке жесткость державки также зависит от For internal turning, the rigidity of the tool holder depends on the length ее гибкости. of protrusion. S s OC X О S OC = В этом случае L.....- длина вылета державки а D ее диаметр. PRAMET In this case, „L" represents the length of protrusion of the tool holder and „D" the diameter. 378 ТОКАРНАЯ ОБР АБО ТКА ДЛ ИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИИ TURNING OF SLENDER SHAFTS AND INTERNAL TURNING (BORING) OF DEEP HOLES -с
