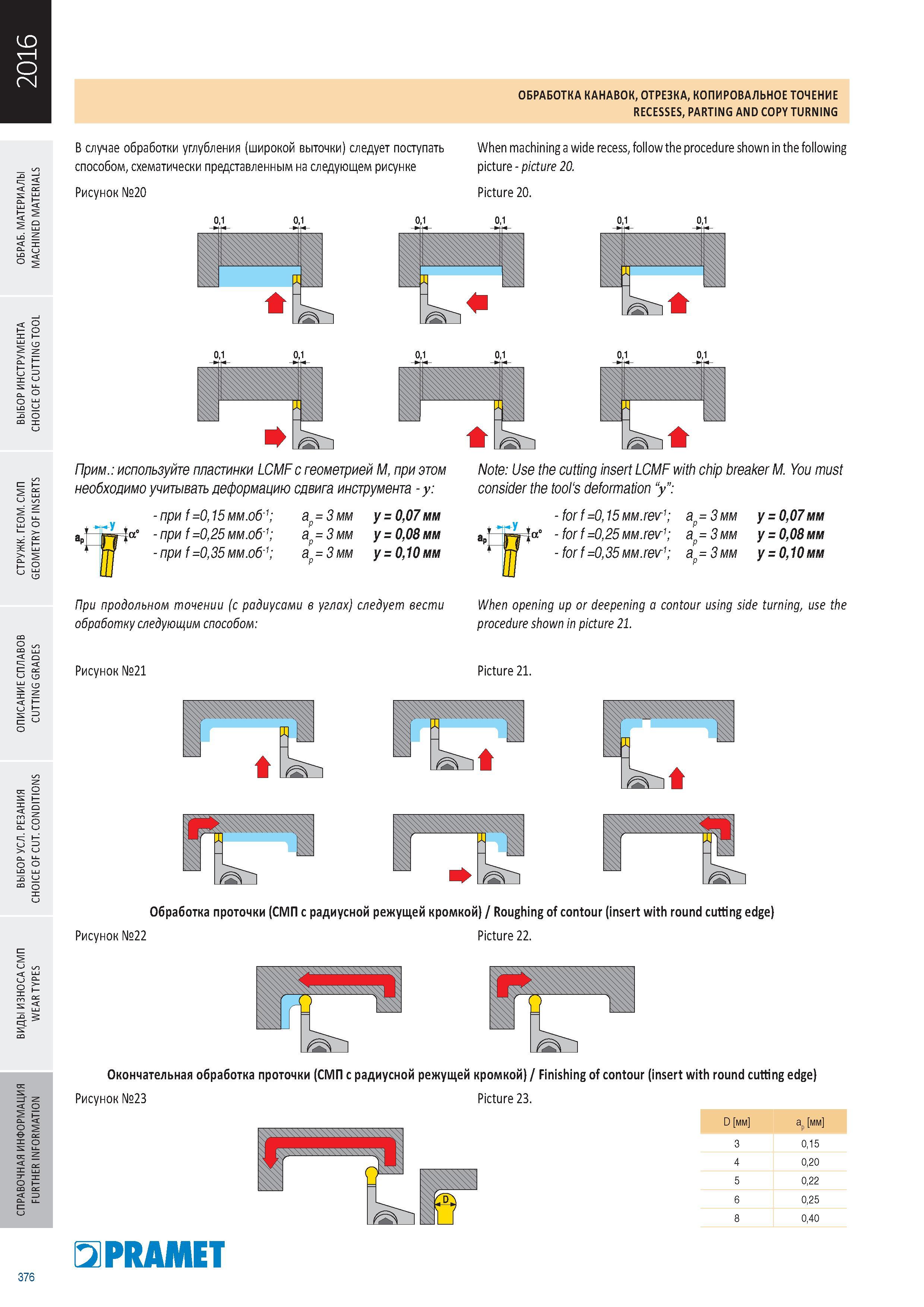

Многонаправленное плунжерное точение токарными прорезными резцами с твердосплавными режущими сменными пластинами Рекомендации по механической обработке канавок В случае обработки углубления (широкой выточки) следует поступать способом, схематически представленным на следующем рисунке Рисунок №20 0,1 0,1 0,1 :V" 4 p при f =0,15 мм.об-1 а" при f =0,25 мм.об-1 при f =0,35 мм.об-1 ap = 3 мм ap = 3 мм ap = 3 мм у = 0,07 мм у = 0,08 мм у = 0,10 мм When machining a wide recess, follow the procedure shown in the following picture picture 20. Picture 20. 0,1 u 0,1 0,1 0,1 0,1 1 I Прим. используйте пластинки LCMF с геометрией М, при этом необходимо учитывать деформацию сдвига инструмента у Note Use the cutting insert LCMF with chip breaker M. You must consider the tool's deformation “y” for f =0,15 мм.rev-1 for f =0,25 мм.rev-1 for f =0,35 мм.rev-1 ap = 3 мм у = 0,07 мм ap = 3 мм у = 0,08 мм a= 3 мм у = 0,10 мм При продольном точении (с радиусами в углах) следует вести обработку следующим способом When opening up or deepening a contour using side turning, use the procedure shown in picture 21. Рисунок №21 Picture 21. LO Ьгтп Обработка проточки (СМП с радиусной режущей кромкой) / Roughing of contour (insert with round cutting edge) Рисунок №22 Picture 22. = О S U- oc = Окончательная обработка проточки (СМП с радиусной режущей кромкой) / Finishing of contour (insert with round cutting edge) Рисунок №23 Picture 23. D мм 3 4 5 6 8 ap мм 0,15 0,20 0,22 0,25 0,40 PRAMET 376 ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОПИРОВАЛЬНОЕ ТОЧЕНИЕ RECESSES, PARTING AND COPY TURNING oc О Pi о cl LD О 2 о CD -r
