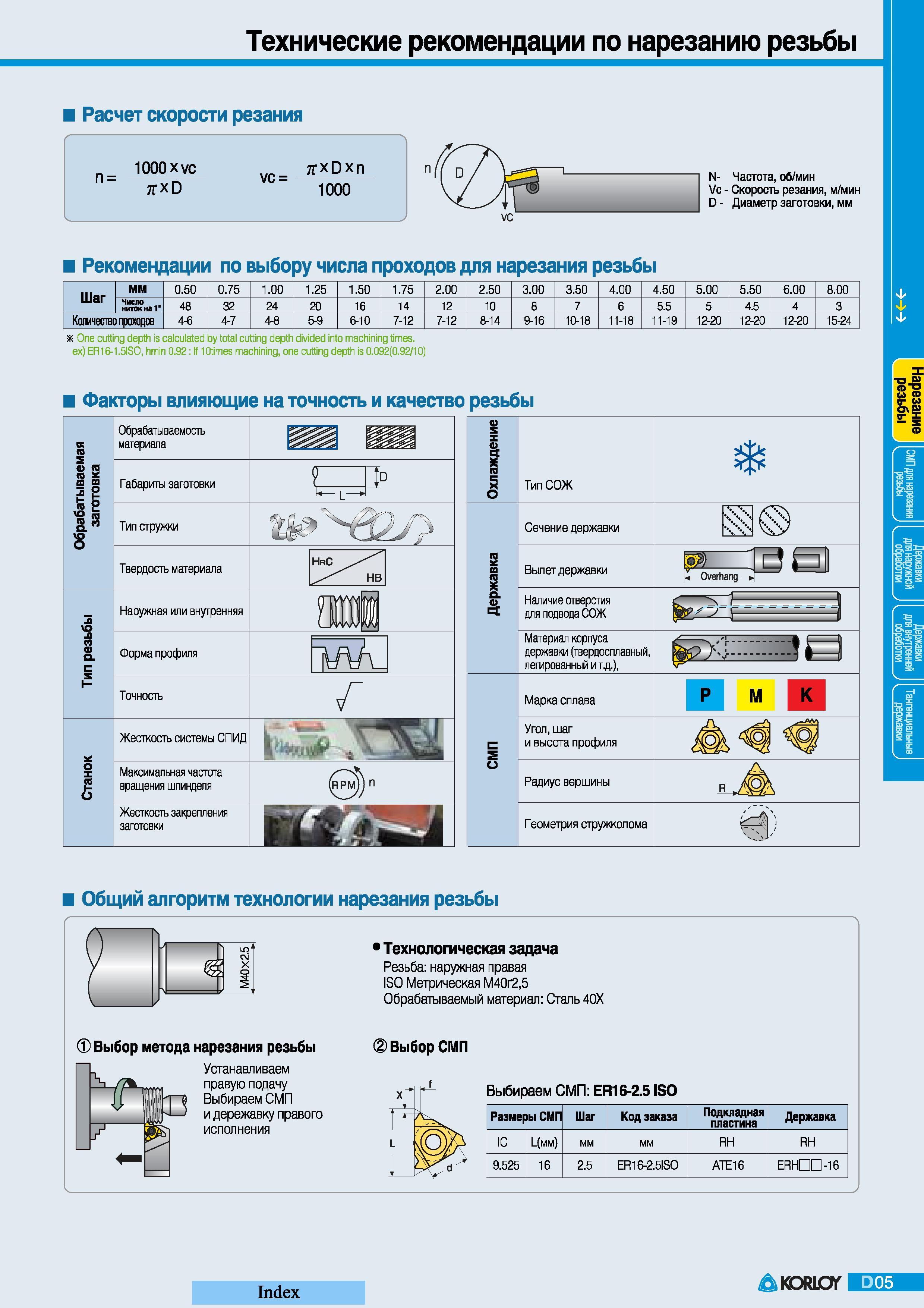

Основные технологические факторы влияющие на точность и качество резьбы при токарной обработке на станках Обрабатываемость материала Габариты заготовки Тип стружки Твердость материала Наружная или внутренняя резьба Форма профиля Точность Жесткость системы СПИД Максимальная частота вращения шпинделя Жесткость закрепления заготовки Общий алгоритм технологии нарезания резьбы Выбор метода нарезания резьбы Устанавливаем правую подачу Выбираем СМП и дережавку правого исполнения 1 7 Технологическая задача Резьба наружная правая ISO Метрическая М40Г2.5 Обрабатываемый материал Сталь 40Х Выбираем СМП ER16-2.5 ISO Размеры СМП Шаг Код заказа Подкладная пластина Державка 1C Цмм) мм мм RH RH 9.525 16 2.5 ER16-2.5ISO АТЕ16 ERHIHn-16 Index Нарезание резьбы Технические рекомендации по нарезанию резьбы Расчет скорости резания TTXD VC Л-ХРХП 1000 N- Частота об мин Vc - Скорость резания мин D - Диаметр заготовки мм Рекомендации по выбору числа проходов для нарезания резьбы Шаг мм 0.50 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00 8.00 Число ниток на 1 48 32 24 20 16 14 12 10 8 7 6 5.5 5 4.5 4 Количество проходов 4-6 4-7 4-8 5-9 6-10 7-12 7-12 8-14 9-16 10-18 11-18 11-19 12-20 12-20 12-20 15-24 One cutting depth is calculated by total cutting depth divided into machining times ex) ER16-1.5ISO hmin 0.92 If Wtimes machining one cutting depth is 0.092(0.92 10) Факторы влияющие на точность и качество резьбы I li a qq S 'О is и УО О о а а. о X го 5
