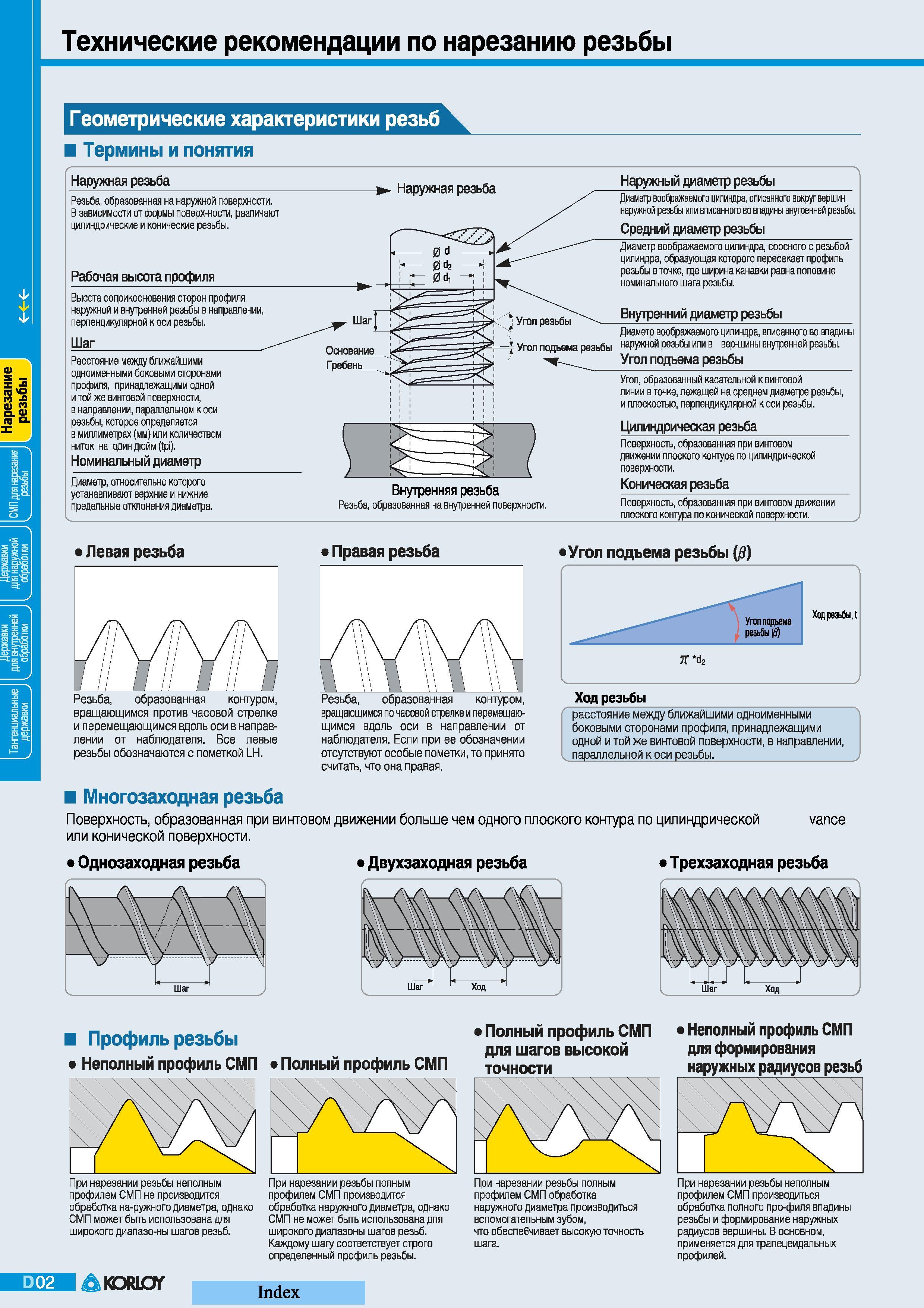

Технические рекомендации южнокорейской компании Korloy по токарному нарезанию наружной и внутренней резьбы Геометрические характеристики Термины и понятия Наружная резьба Резьба образованная на наружной поверхности. В зависимости от формы поверх-ности различают цилиндрические и конические резьбы. Рабочая высота профиля Наружная резьба Наружный диаметр резьбы Высота соприкосновения сторон профиля наружной и внутренней резьбы в направлении перпендикулярной оси резьбы. Шаг Расстояние между ближайшими одноименными боковыми сторонами профиля принадлежащими одной и той же винтовой поверхности в направлении параллельном оси резьбы которое определяется в миллиметрах (мм) или количеством ниток на один дюйм (tpi). Номинальный диаметр Диаметр относительно которого устанавливают верхние и нижние предельные отклонения диаметра. Диаметр воображаемого цилиндра описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы. Средний диаметр резьбы Диаметр воображаемого цилиндра соосного с резьбой цилиндра образующая которого пересекает профиль резьбы в точке где ширина канавки равна половине номинального шага резьбы. Внутренний диаметр резьбы Диаметр воображаемого цилищра вписанного во впадины Угол подъема резьбы наружной резьбы или в вер-шины внутренней резьбы. Угол подъема резьбы Угол образованный касательной винтовой линии в точке лежащей на среднем диаметре резьбы и плоскостью перпендикулярной коси резьбы. Цилиндрическая резьба Внутренняя резьба Резьба образованная на внутренней поверхности. Поверхность образованная при винтовом движении плоского контура по цилиндрической поверхности. Коническая резьба Поверхность образованная при винтовом движении плоского контура по конической поверхности. Угол подъема резьбы ( ) Резьба образованная контуром вращающимся против часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя. Все левые резьбы обозначаются с пометкой LH. Резьба образованная контуром вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя. Если при ее обозначении отсутствуют особые пометки то принято считать что она правая. Угол пддьема резьбы (8) Ход резьбы t 7T d2 У Ход резьбы расстояние между ближайшими одноименными боковыми сторонами профиля принадлежащими одной и той же винтовой поверхности в направлении параллельной оси резьбы. Многозаходная резьба Поверхность образованная при винтовом движении больше чем одного плоского контура по цилиндрической или конической поверхности. vance Однозаходная резьба Двухзаходная резьба T рехзаходная резьба Профиль резьбы Неполный профиль СМП Полный профиль СМП профилем СМП не производится обработка на-ружного диаметра однако СМП может быть использована для широкого диапазо-ны шагов резьб. Korloy профилем СМП производится обработка наружного диаметра однако СМП не может быть использована для широкого диапазоны шагов резьб. Каждому шагу соответствует строго определенный профиль резьбы. Полный профиль СМП Неполный профиль СМП для шагов высокой для формирования точности наружных радиусов резьб При нарезании резьбы полным профилем СМП обработка наружного диаметра производиться вспомогательным зубом что обеспебчивает высокую точность шага. При нарезании резьбы неполным профилем СМП производиться обработка полного про-фипя впадины резьбы и формирование наружных радиусов вершины. В основном применяется для трапецеидальных профилей. Index
