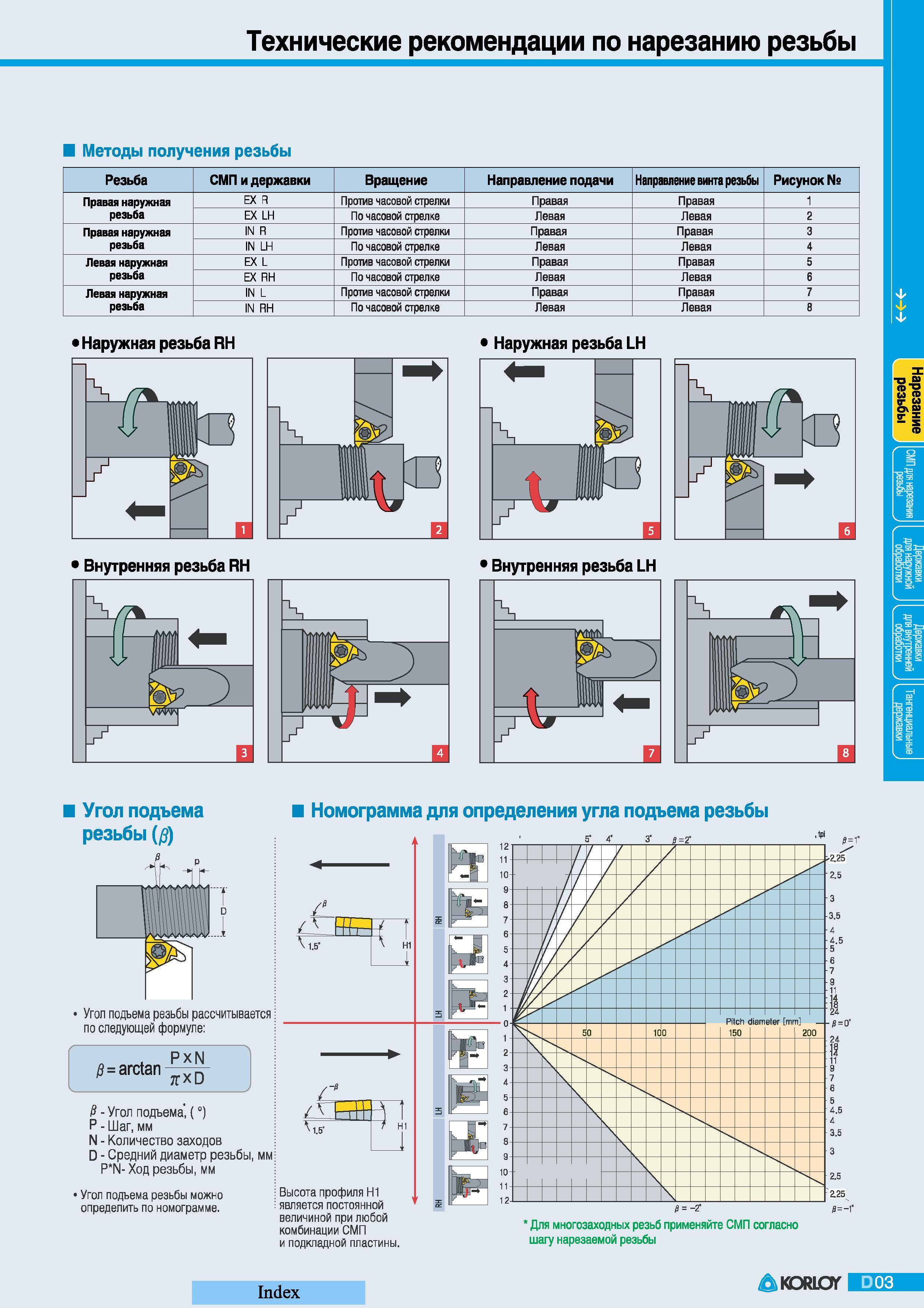

Справочная сводная таблица и графические схемы различных технологических методов точения внутренней и наружной резьбы на металлообрабатывающем оборудовании Резьбонарезные сменные режущие пластины и токарные державки Вращение Направление подачи Направление винта резьбы Рисунок Правая наружная резьба EX R Против часовой стрелки Правая Правая 1 EX LH По часовой стрелке Левая Левая 2 Правая наружная резьба IN R Против часовой стрелки Правая Правая IN LH По часовой стрелке Левая Левая 4 Левая наружная резьба EX L Против часовой стрелки Правая Правая 5 EX RH По часовой стрелке Левая Левая 6 Левая наружная резьба IN L Против часовой стрелки Правая Правая 7 IN RH По часовой стрелке Левая Левая 8 а и в Внутренняя резьба LH Угол подъема резьбы (3) Номограмма для определения угла подъема резьбы Угол подъема резьбы рассчитывается по следующей формуле 0arctanW - Угол подъема () Р - Шаг мм N - Количество заходов D - Средний диаметр резьбы мм P N- Ход резьбы мм Угол подъема резьбы можно определить по номограмме. Index Нарезание резьбыТехнические рекомендации по нарезанию резьбы на токарных станках Методы точения резьбы
