Система обозначения СМП Korloy для нарезания резьбы Тип пластины СМП для наружной обработки СМП для внутренней обработки 2 ER Направление подачи R Пра

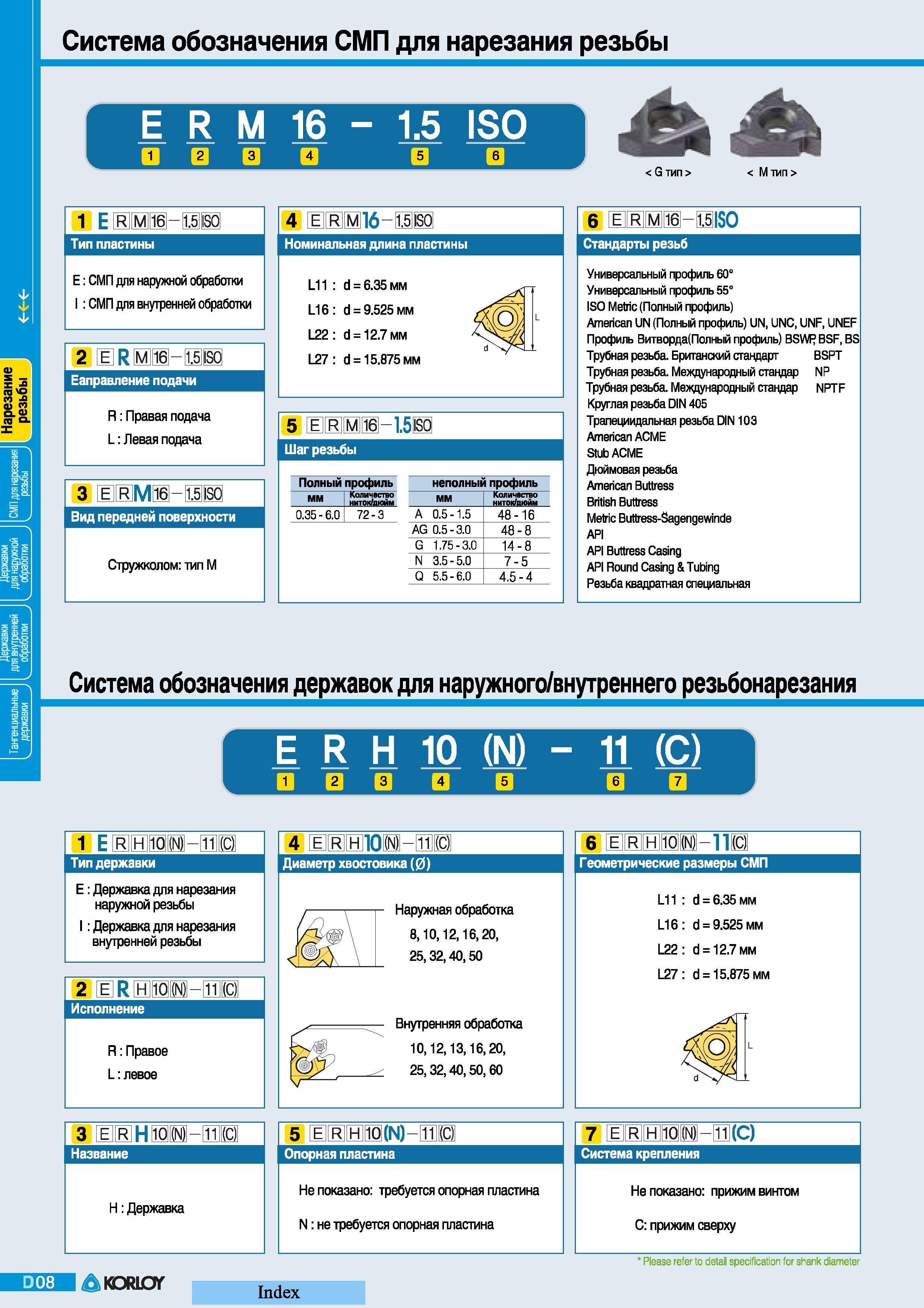

Система обозначения СМП Korloy для нарезания резьбы Тип пластины СМП для наружной обработки СМП для внутренней обработки 2 ER Направление подачи R Правая подача L Левая подача Вид передней поверхности Стружколом тип М Номинальная длина пластины L11 d 6.35 мм L16 d 9.525 мм L22 d 12.7 мм L27 d 15.875 мм 5 Е Шаг резьбы Полный профиль неполный профиль мм Количество мм ниток дюйм Количество ниток дюйм 0.35-6.0 72-3 А 0.5-1.5 48-16 AG 0.5-3.0 48-8 G 1.75-3.0 14-8 N 3.5-5.0 7-5 Q 5.5-6.0 4.5-4 6 ЁШШ-ЕШВО Стандарты резьб Универсальный профиль 60 Универсальный профиль 55 ISO Metric (Полный профиль) American UN (Полный профиль) UN UNC UNF UNEF Профиль Витворда(Полный профиль) BSWF BSF BS Трубная резьба. Британский стандарт BSPT Трубная резьба. Международный стандар NP Трубная резьба. Международный стандар NPTF Круглая резьба DIN 405 Трапециидальная резьба DIN 103 American ACME Stub ACME Дюймовая резьба American Buttress British Buttress Metric Buttress-Sagengewinde API API Buttress Casing API Round Casing Tubing Резьба квадратная специальная Система обозначения державок для наружного внутреннего резьбонарезания Е R Н 10 (N) - 11 (С) 1 Е Тип державки Е Державка для нарезания наружной резьбы I Державка для нарезания внутренней резьбы 2 ER Исполнение R Правое L:левое шшн Название Н Державка Korloy Диаметр хвостовика (0) Наружная обработка 810121620 25324050 Внутренняя обработка 1012131620 2532405060 Опорная пластина Не показано требуется опорная пластина N не требуется опорная пластина Index 6 Е -11Н Геометрические размеры СМП L11 d 6.35 мм L16 d 9.525 мм L22 d 12.7 мм L27 d 15.875 мм 7 Е -И(С) Система крепления Не показано прижим винтом С прижим сверху Please refer to detail specification for shank diameter
