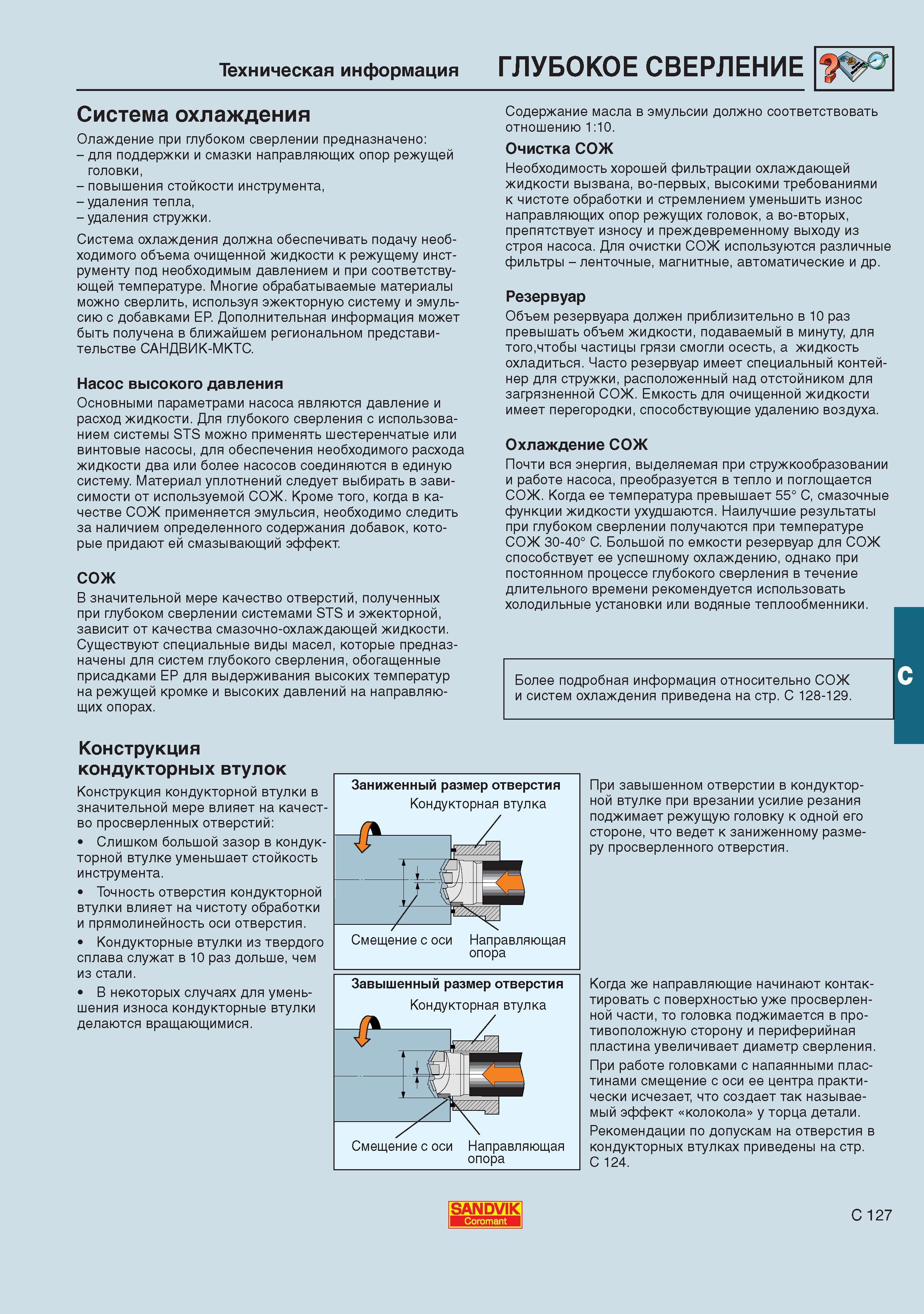

Олаждение при глубоком сверлении предназначено для поддержки и смазки направляющих опор режущей головки _ Повышения стойкости инструмента Удаления тепла - удаления стружки. Система охлаждения должна обеспечивать подачу необходимого объема очищенной жидкости к режущему инструменту под необходимым давлением и при соответствующей температуре. Многие обрабатываемые материалы можно сверлить используя эжекторную систему и эмульсию с добавками ЕР. Дополнительная информация может быть получена в ближайшем региональном представительстве САНДВИК-МКТС. Насос высокого давления Основными параметрами насоса являются давление и расход жидкости. Для глубокого сверления c использованием системы STS можно применять шестеренчатые или винтовые насосы для обеспечения необходимого расхода жидкости два или более насосов соединяются в единую систему. Материал уплотнений следует выбирать в зависимости от используемой СОЖ. Кроме того когда в качестве СОЖ применяется эмульсия необходимо следить за наличием определенного содержания добавок которые придают ей смазывающий эффект. СОЖ В значительной мере качество отверстий полученных при глубоком сверлении системами STS и эжекторной зависит от качества смазочно-охлаждающей жидкости. Существуют специальные виды масел которые предназначены для систем глубокого сверления обогащенные присадками ЕР для выдерживания высоких температур на режущей кромке и высоких давлений на направляющих опорах. Содержание масла в эмульсии должно соответствовать отношению 1:10. Очистка СОЖ Необходимость хорошей фильтрации охлаждающей жидкости вызвана во-первых высокими требованиями к чистоте обработки и стремлением уменьшить износ направляющих опор режущих головок а во-вторых препятствует износу и преждевременному выходу из строя насоса. Для очистки СОЖ используются различные фильтры - ленточныемагнитные автоматические и др. Резервуар Объем резервуара должен приблизительно в 10 раз превышать объем жидкости подаваемый в минуту для тогочтобы частицы грязи смогли осесть а жидкость охладиться. Часто резервуар имеет специальный контейнер для стружки расположенный над отстойником для загрязненной СОЖ. Емкость для очищенной жидкости имеет перегородки способствующие удалению воздуха. Охлаждение СОЖ Почти вся энергия выделяемая при стружкообразовании и работе насоса преобразуется в тепло и поглощается СОЖ. Когда ее температура превышает 55 С смазочные функции жидкости ухудшаются. Наилучшие результаты при глубоком сверлении получаются при температуре СОЖ 30-40 С. Большой по емкости резервуар для СОЖ способствует ее успешному охлаждению однако при постоянном процессе глубокого сверления в течение длительного времени рекомендуется использовать холодильные установки или водяные теплообменники. Более подробная информация относительно СОЖ и систем охлаждения приведена на стр. С 128-129. C Конструкция кондукторных втулок Конструкция кондукторной втулки в значительной мере влияет на качество просверленных отверстий Слишком большой зазор в кондукторной втулке уменьшает стойкость инструмента. Точность отверстия кондукторной втулки влияет на чистоту обработки и прямолинейность оси отверстия. Кондукторные втулки из твердого сплава служат в 10 раз дольше чем из стали. В некоторых случаях для уменьшения износа кондукторные втулки делаются вращающимися. При завышенном отверстии в кондукторной втулке при врезании усилие резания поджимает режущую головку к одной его стороне что ведет к заниженному размеру просверленного отверстия. Когда же направляющие начинают контактировать с поверхностью уже просверленной части то головка поджимается в противоположную сторону и периферийная пластина увеличивает диаметр сверления. При работе головками с напаянными пластинами смещение с оси ее центра практически исчезает что создает так называемый эффект колокола у торца детали. Рекомендации по допускам на отверстия в кондукторных втулках приведены на стр. С 124. SANDVIK Coromant C 127 Техническая информация ГЛУБОКОЕ СВЕРЛЕНИЕ Система охлаждения
