Особенности применения систем Sandvik Coromant STS и эжекторной при глубоком сверлении Сочетание вращающейся детали и невращающегося инструмента

Особенности применения систем Sandvik Coromant STS и эжекторной при глубоком сверлении Сочетание вращающейся детали и невращающегося инструмента

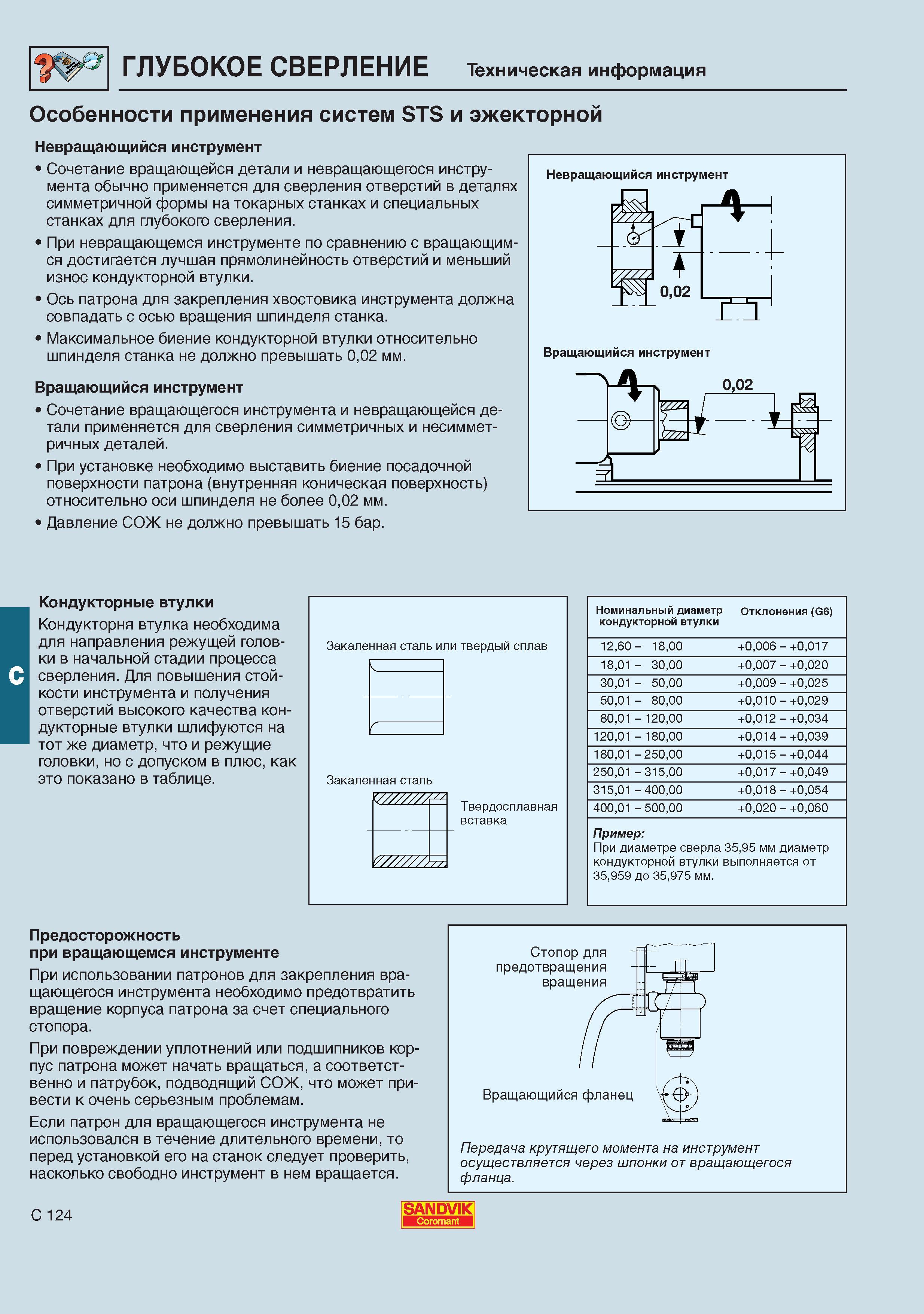

Особенности применения систем Sandvik Coromant STS и эжекторной при глубоком сверлении Сочетание вращающейся детали и невращающегося инструмента обычно применяется для сверления отверстий в деталях симметричной формы на токарных станках и специальных станках для глубокого сверления. При невращающемся инструменте по сравнению с вращающимся достигается лучшая прямолинейность отверстий и меньший износ кондукторной втулки. Ось патрона для закрепления хвостовика инструмента должна совпадать с осью вращения шпинделя станка. Максимальное биение кондукторной втулки относительно шпинделя станка не должно превышать 002 мм. Вращающийся инструмент Сочетание вращающегося инструмента и невращающейся детали применяется для сверления симметричных и несимметричных деталей. При установке необходимо выставить биение посадочной поверхности патрона (внутренняя коническая поверхность) относительно оси шпинделя не более 002 мм. Давление СОЖ не должно превышать 15 бар. Кондукторные втулки Кондукторня втулка необходима для направления режущей головки в начальной стадии процесса сверления. Для повышения стойкости инструмента и получения отверстий высокого качества кондукторные втулки шлифуются на тот же диаметр что и режущие головки но с допуском в плюс как это показано в таблице. Закаленная сталь или твердый сплав с Закаленная сталь J Твердосплавная вставка Номинальный диаметр кондукторной втулки Отклонения (G6) 1260 - 1800 +0006 - +0017 1801 - 3000 +0007 - +0020 3001 - 5000 +0009 - +0025 5001 - 8000 +0010 - +0029 8001 - 12000 +0012 - +0034 12001 - 18000 +0014 - +0039 18001 - 25000 +0015 - +0044 25001 - 31500 +0017 - +0049 31501 - 40000 +0018 - +0054 40001 - 50000 +0020 - +0060 Пример При диаметре сверла 3595 мм диаметр кондукторной втулки выполняется от 35959 до 35975 мм. Предосторожность при вращающемся инструменте При использовании патронов для закрепления вращающегося инструмента необходимо предотвратить вращение корпуса патрона за счет специального стопора. При повреждении уплотнений или подшипников корпус патрона может начать вращаться а соответственно и патрубок подводящий СОЖ что может привести к очень серьезным проблемам. Если патрон для вращающегося инструмента не использовался в течение длительного времени то перед установкой его на станок следует проверить насколько свободно инструмент в нем вращается. Передача крутящего момента на инструмент осуществляется через шпонки от вращающегося фланца. C 124 SANDVIK Coromant ГЛУБОКОЕ СВЕРЛЕНИЕ Техническая информация Невращающийся инструмент
