Объем резервуара для СОЖ при глубоком сверлении должен быть достаточным чтобы жидкость хорошо фильтровалась и охлаждалась

Объем резервуара для СОЖ при глубоком сверлении должен быть достаточным чтобы жидкость хорошо фильтровалась и охлаждалась

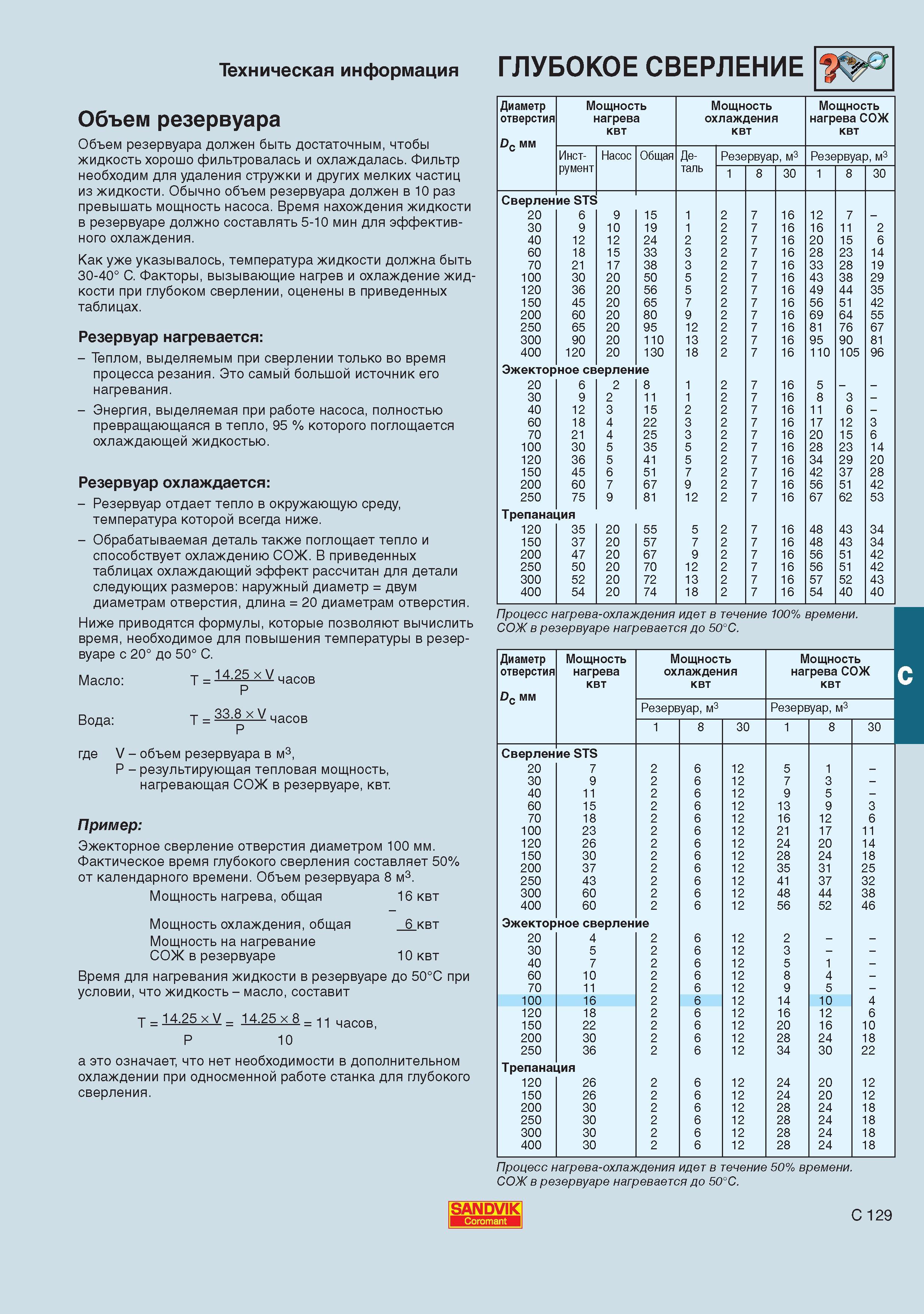

Объем резервуара для СОЖ при глубоком сверлении должен быть достаточным чтобы жидкость хорошо фильтровалась и охлаждалась _ Фильтр необходим для удаления стружки и других мелких частиц из жидкости. Обычно объем резервуара должен в 10 раз превышать мощность насоса. Время нахождения жидкости в резервуаре должно составлять 5-10 мин для эффективного охлаждения. Как уже указывалось температура жидкости должна быть 30-40 С. Факторы вызывающие нагрев и охлаждение жидкости при глубоком сверлении оценены в приведенных таблицах. Резервуар нагревается - Теплом выделяемым при сверлении только во время процесса резания. Это самый большой источник его нагревания. - Энергия выделяемая при работе насоса полностью превращающаяся в тепло 95 % которого поглощается охлаждающей жидкостью. Резервуар охлаждается - Резервуар отдает тепло в окружающую среду температура которой всегда ниже. - Обрабатываемая деталь также поглощает тепло и способствует охлаждению СОЖ. В приведенных таблицах охлаждающий эффект рассчитан для детали следующих размеров наружный диаметр двум диаметрам отверстия длина 20 диаметрам отверстия. Ниже приводятся формулы которые позволяют вычислить время необходимое для повышения температуры в резервуаре с 20 до 50 С. 14.25 х V P Масло T часов Вода T 33.8 х V часов P где V - объем резервуара в м3 Р - результирующая тепловая мощность нагревающая СОЖ в резервуаре квт. Пример Эжекторное сверление отверстия диаметром 100 мм. Фактическое время глубокого сверления составляет 50% от календарного времени. Объем резервуара 8 м3. Мощность нагрева общая 16 квт Мощность охлаждения общая 6 квт Мощность на нагревание СОЖ в резервуаре 10 квт Время для нагревания жидкости в резервуаре до 50С при условии что жидкость - масло составит T 14.25 х V 14.25 х 8 часов P 10 а это означает что нет необходимости в дополнительном охлаждении при односменной работе станка для глубокого сверления. Диаметр отверстия Dc мм Мощность нагрева квт Мощность охлаждения квт Мощность нагрева СОЖ квт Инст- Насос Общая Де- Резервуар м3 Резервуар м3 румент таль 1 8 30 1 8 30 Сверлен 20 ие STS 6 9 15 1 2 7 16 12 7 30 9 10 19 1 2 7 16 16 11 2 40 12 12 24 2 2 7 16 20 15 6 60 18 15 33 3 2 7 16 28 23 14 70 21 17 38 3 2 7 16 33 28 19 100 30 20 50 5 2 7 16 43 38 29 120 36 20 56 5 2 7 16 49 44 35 150 45 20 65 7 2 7 16 56 51 42 200 60 20 80 9 2 7 16 69 64 55 250 65 20 95 12 2 7 16 81 76 67 300 90 20 110 13 2 7 16 95 90 81 400 120 20 130 18 2 7 16 110 105 96 Эжектор 20 ное св 6 ерлен 2 ие 8 1 2 7 16 5 30 9 2 11 1 2 7 16 8 3 - 40 12 3 15 2 2 7 16 11 6 - 60 18 4 22 3 2 7 16 17 12 3 70 21 4 25 3 2 7 16 20 15 6 100 30 5 35 5 2 7 16 28 23 14 120 36 5 41 5 2 7 16 34 29 20 150 45 6 51 7 2 7 16 42 37 28 200 60 7 67 9 2 7 16 56 51 42 250 75 9 81 12 2 7 16 67 62 53 Трепана1 120 дия 35 20 55 5 2 7 16 48 43 34 150 37 20 57 7 2 7 16 48 43 34 200 47 20 67 9 2 7 16 56 51 42 250 50 20 70 12 2 7 16 56 51 42 300 52 20 72 13 2 7 16 57 52 43 400 54 20 74 18 2 7 16 54 40 40 Процесс нагрева-охлаждения идет в течение 100% времени. СОЖ в резервуаре нагревается до 50С. Процесс нагрева-охлаждения идет в течение 50% времени. СОЖ в резервуаре нагревается до 50С. Диаметр отверстия Dc мм Мощность нагрева квт Мощность охлаждения квт Мощность нагрева СОЖ квт Резервуар м3 Резервуар м3 1 8 30 1 8 30 Сверлен 20 ие STS 7 2 6 12 5 1 30 9 2 6 12 7 3 - 40 11 2 6 12 9 5 - 60 15 2 6 12 13 9 3 70 18 2 6 12 16 12 6 100 23 2 6 12 21 17 11 120 26 2 6 12 24 20 14 150 30 2 6 12 28 24 18 200 37 2 6 12 35 31 25 250 43 2 6 12 41 37 32 300 60 2 6 12 48 44 38 400 60 2 6 12 56 52 46 Эжектор 20 ное сверлен 4 ие 2 6 12 2 30 5 2 6 12 3 40 7 2 6 12 5 1 - 60 10 2 6 12 8 4 - 70 11 2 6 12 9 5 - 100 16 2 6 12 14 10 4 120 18 2 6 12 16 12 6 150 22 2 6 12 20 16 10 200 30 2 6 12 28 24 18 250 36 2 6 12 34 30 22 Трепана 120 дия 26 2 6 12 24 20 12 150 26 2 6 12 24 20 12 200 30 2 6 12 28 24 18 250 30 2 6 12 28 24 18 300 30 2 6 12 28 24 18 400 30 2 6 12 28 24 18 SANDVIK C 129 C Техническая информация ГЛУБОКОЕ СВЕРЛЕНИЕ Объем резервуара
