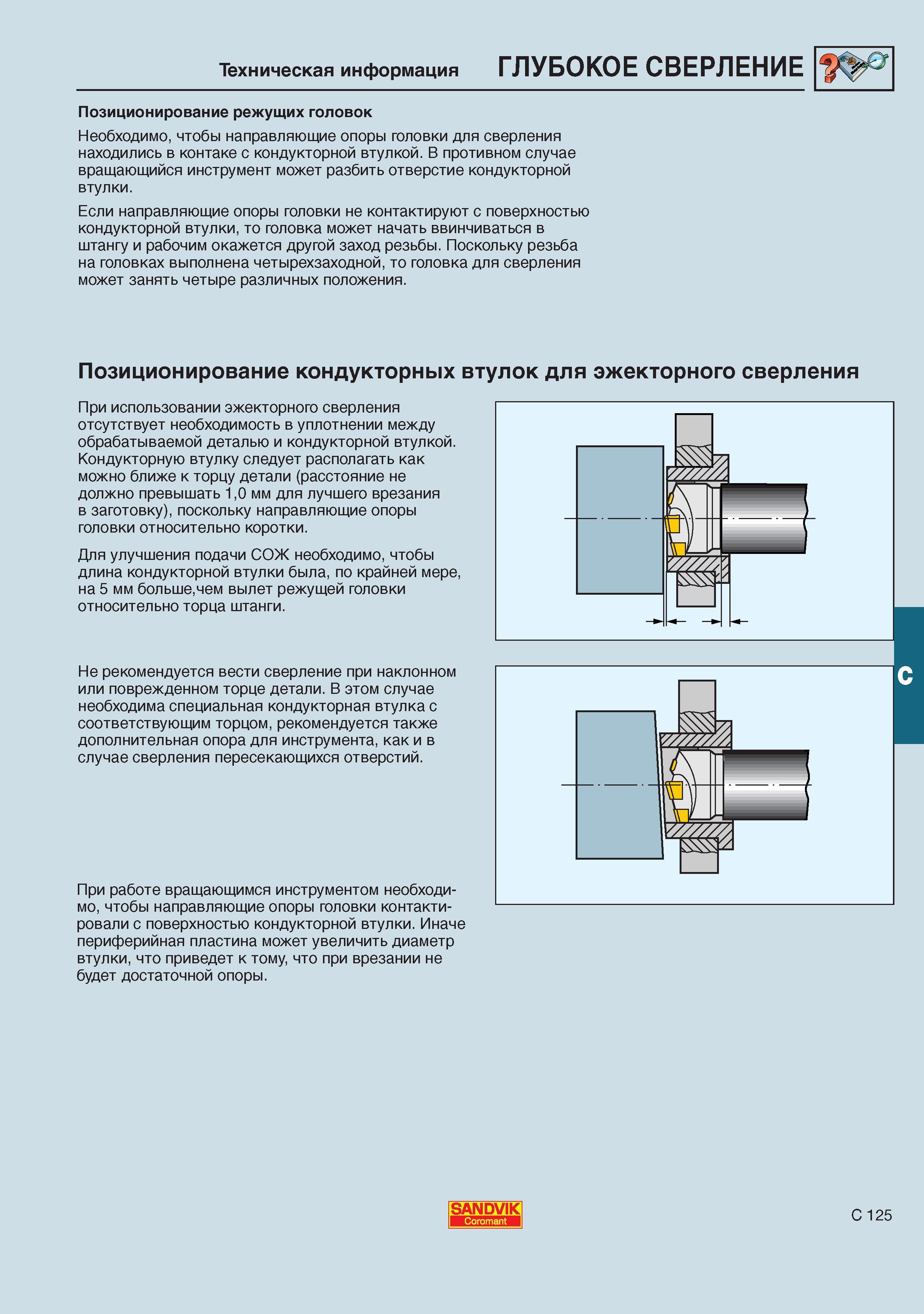

При использовании эжекторного сверления отсутствует необходимость в уплотнении между обрабатываемой деталью и кондукторной втулкой _ Кондукторную втулку следует располагать как можно ближе к торцу детали (расстояние не должно превышать 10 мм для лучшего врезания в заготовку) поскольку направляющие опоры головки относительно коротки. Для улучшения подачи СОЖ необходимо чтобы длина кондукторной втулки была по крайней мере на 5 мм большечем вылет режущей головки относительно торца штанги. Не рекомендуется вести сверление при наклонном или поврежденном торце детали. В этом случае необходима специальная кондукторная втулка с соответствующим торцом рекомендуется также дополнительная опора для инструмента как и в случае сверления пересекающихся отверстий. При работе вращающимся инструментом необходимо чтобы направляющие опоры головки контактировали с поверхностью кондукторной втулки. Иначе периферийная пластина может увеличить диаметр втулки что приведет к тому что при врезании не будет достаточной опоры. C SANDVIK Coromant C 125 Техническая информация ГЛУБОКОЕ СВЕРЛЕНИЕ Позиционирование режущих головок Необходимо чтобы направляющие опоры головки для сверления находились в контаке с кондукторной втулкой. В противном случае вращающийся инструмент может разбить отверстие кондукторной втулки. Если направляющие опоры головки не контактируют с поверхностью кондукторной втулки то головка может начать ввинчиваться в штангу и рабочим окажется другой заход резьбы. Поскольку резьба на головках выполнена четырехзаходной то головка для сверления может занять четыре различных положения. Позиционирование кондукторных втулок для эжекторного сверления
