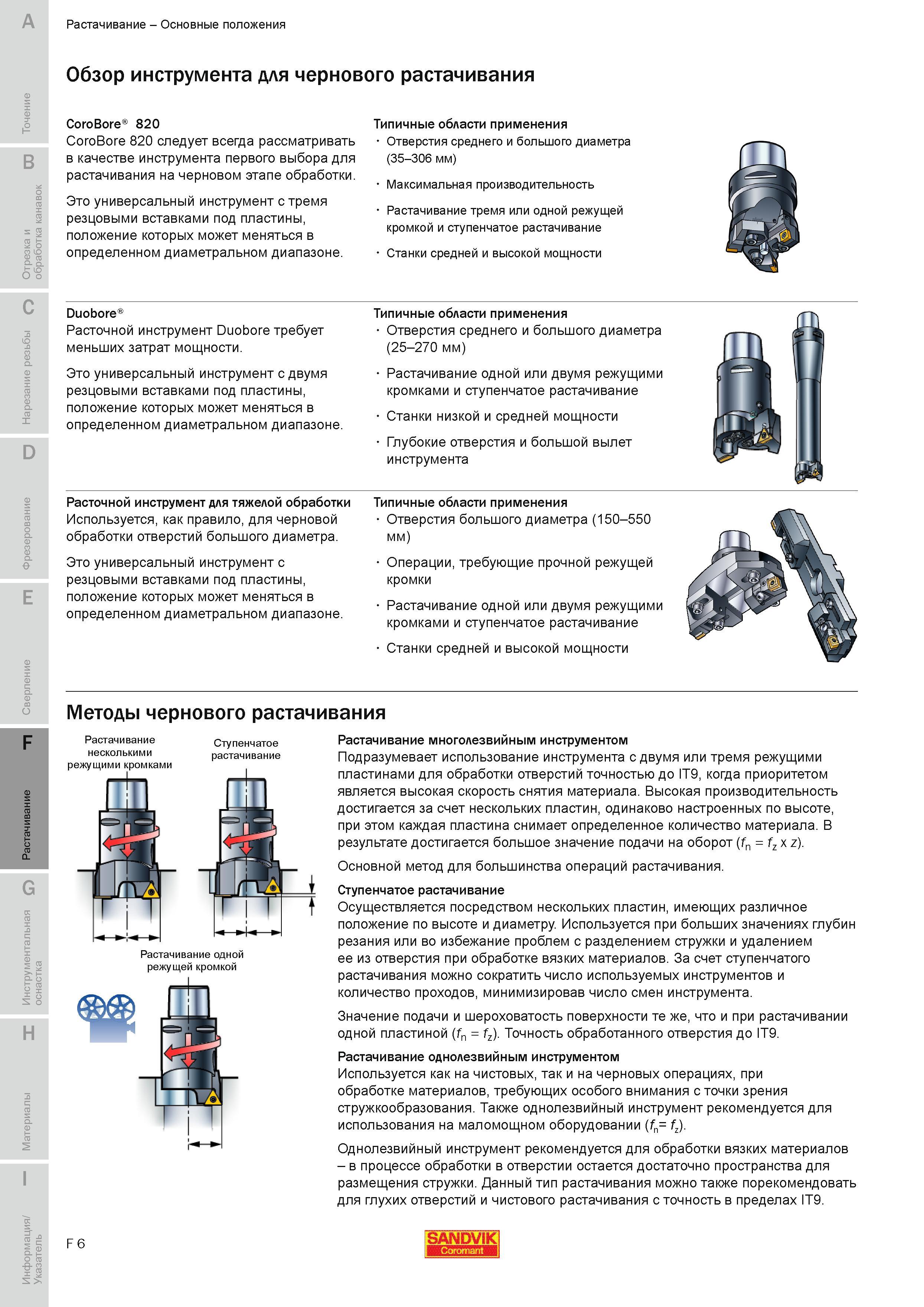

Обзор металлорежущего сборного инструмента Sandvik Coromant для чернового растачивания на станках фрезерно-расточной группы оборудования Инструментальную систему Сандвик CoroBore 820 следует всегда рассматривать в качестве инструмента первого выбора для растачивания на черновом этапе обработки. Это универсальный инструмент с тремя резцовыми вставками под пластины положение которых может меняться в определенном диаметральном диапазоне Типичные области применения Отверстия среднего и большого диаметра (35-306 мм) Максимальная производительность Растачивание тремя или одной режущей кромкой и ступенчатое растачивание Станки средней и высокой мощности Duobore Расточной инструмент Duobore требует меньших затрат мощности. Это универсальный инструмент с двумя резцовыми вставками под пластины положение которых может меняться в определенном диаметральном диапазоне. Типичные области применения Отверстия среднего и большого диаметра (25-270 мм) Растачивание одной или двумя режущими кромками и ступенчатое растачивание Станки низкой и средней мощности Глубокие отверстия и большой вылет инструмента Расточной инструмент для тяжелой обработки Используется как правило для черновой обработки отверстий большого диаметра. Это универсальный инструмент с резцовыми вставками под пластины положение которых может меняться в определенном диаметральном диапазоне. Типичные области применения Отверстия большого диаметра (150-550 мм) Операции требующие прочной режущей кромки Растачивание одной или двумя режущими кромками и ступенчатое растачивание Станки средней и высокой мощности Методы чернового растачивания Растачивание несколькими режущими кромками Ступенчатое растачивание 1 L r t 1 -4 t Растачивание одной режущей кромкой F 6 Растачивание многолезвийным инструментом Подразумевает использование инструмента с двумя или тремя режущими пластинами для обработки отверстий точностью до IT9 когда приоритетом является высокая скорость снятия материала. Высокая производительность достигается за счет нескольких пластин одинаково настроенных по высоте при этом каждая пластина снимает определенное количество материала. В результате достигается большое значение подачи на оборот (fn fz x z). Основной метод для большинства операций растачивания. Ступенчатое растачивание Осуществляется посредством нескольких пластин имеющих различное положение по высоте и диаметру. Используется при больших значениях глубин резания или во избежание проблем с разделением стружки и удалением ее из отверстия при обработке вязких материалов. За счет ступенчатого растачивания можно сократить число используемых инструментов и количество проходов минимизировав число смен инструмента. Значение подачи и шероховатость поверхности те же что и при растачивании одной пластиной (fn fz). Точность обработанного отверстия до IT9. Растачивание однолезвийным инструментом Используется как на чистовых так и на черновых операциях при обработке материалов требующих особого внимания с точки зрения стружкообразования. Также однолезвийный инструмент рекомендуется для использования на маломощном оборудовании (fn fz). Однолезвийный инструмент рекомендуется для обработки вязких материалов в процессе обработки в отверстии остается достаточно пространства для размещения стружки. Данный тип растачивания можно также порекомендовать для глухих отверстий и чистового растачивания с точность в пределах IT9. SANDVIK 5513 Растачивание Основные положения CoroBore 820
