Изгибная прочность и передаваемый крутящий момент являются ключевыми факторами при выборе системы крепления расточного металлорежущего инструмента

Изгибная прочность и передаваемый крутящий момент являются ключевыми факторами при выборе системы крепления расточного металлорежущего инструмента

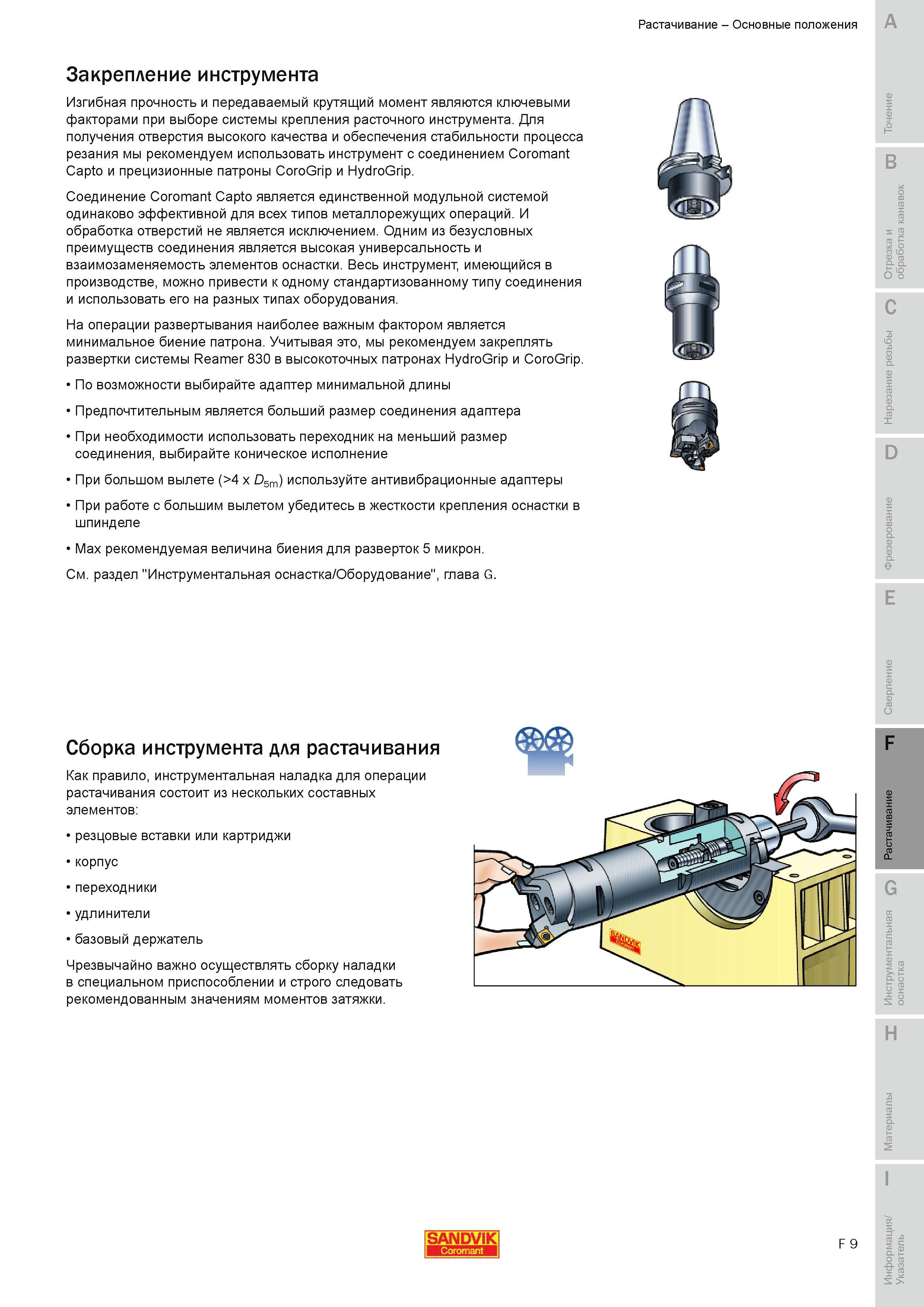

Изгибная прочность и передаваемый крутящий момент являются ключевыми факторами при выборе системы крепления расточного металлорежущего инструмента Для получения отверстия высокого качества и обеспечения стабильности процесса резания мы рекомендуем использовать инструмент с соединением Coromant Capto и прецизионные патроны CoroGrip и HydroGrip. Соединение Coromant Capto является единственной модульной системой одинаково эффективной для всех типов металлорежущих операций. И обработка отверстий не является исключением. Одним из безусловных преимуществ соединения является высокая универсальность и взаимозаменяемость элементов оснастки. Весь инструмент имеющийся в производстве можно привести к одному стандартизованному типу соединения и использовать его на разных типах оборудования. На операции развертывания наиболее важным фактором является минимальное биение патрона. Учитывая это мы рекомендуем закреплять развертки системы Reamer 830 в высокоточных патронах HydroGrip и CoroGrip. По возможности выбирайте адаптер минимальной длины Предпочтительным является больший размер соединения адаптера При необходимости использовать переходник на меньший размер соединения выбирайте коническое исполнение При большом вылете (4 x D5m) используйте антивибрационные адаптеры При работе с большим вылетом убедитесь в жесткости крепления оснастки в шпинделе Max рекомендуемая величина биения для разверток 5 микрон. См. раздел "Инструментальная оснастка Оборудование" глава G. Сборка инструмента для растачивания Как правило инструментальная наладка для операции растачивания состоит из нескольких составных элементов резцовые вставки или картриджи корпус переходники удлинители базовый держатель Чрезвычайно важно осуществлять сборку наладки в специальном приспособлении и строго следовать рекомендованным значениям моментов затяжки. SANDVIK F 9 Растачивание Основные положения A Закрепление инструмента
