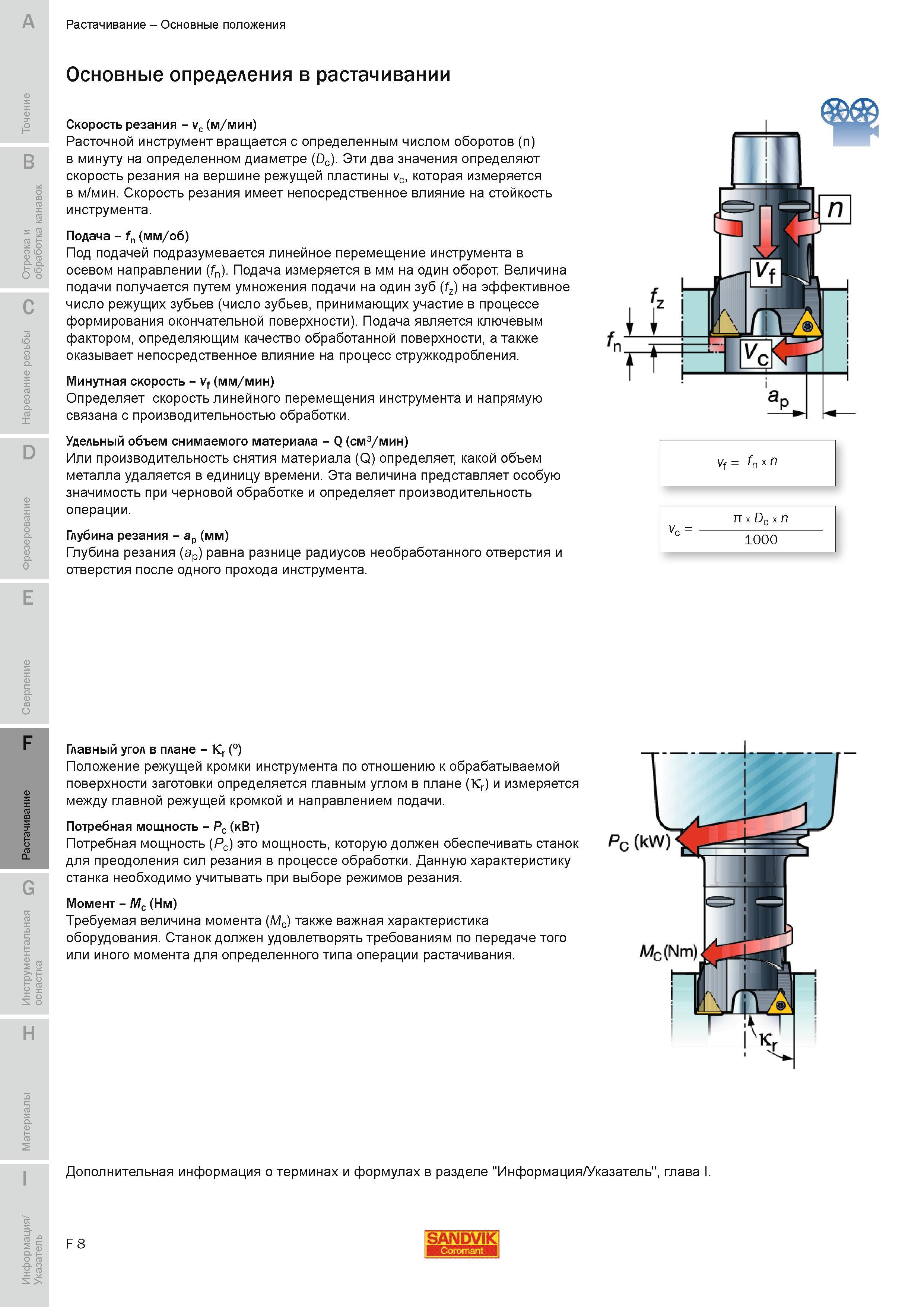

Основные определения в растачивании Скорость резания vc м/мин Расточной инструмент вращается с определенным числом оборотов (n) в минуту на определенном диаметре (Dc). Эти два значения определяют скорость резания на вершине режущей пластины vc которая измеряется в м/мин. Скорость резания имеет непосредственное влияние на стойкость инструмента. Подача - fn (мм/об) Под подачей подразумевается линейное перемещение инструмента в осевом направлении (fn). Подача измеряется в мм на один оборот. Величина подачи получается путем умножения подачи на один зуб (fz) на эффективное число режущих зубьев (число зубьев принимающих участие в процессе формирования окончательной поверхности). Подача является ключевым фактором определяющим качество обработанной поверхности а также оказывает непосредственное влияние на процесс стружкодробления. Минутная скорость - vf (мм/мин) Определяет скорость линейного перемещения инструмента и напрямую связана с производительностью обработки. Удельный объем снимаемого материала - Q (см3/мин) Или производительность снятия материала (Q) определяет какой объем металла удаляется в единицу времени. Эта величина представляет особую значимость при черновой обработке и определяет производительность операции. Глубина резания - ap (мм) Глубина резания (ap) равна разнице радиусов необработанного отверстия и отверстия после одного прохода инструмента. Vf fn x n x Dc x n c 1000 Главный угол в плане - Kr () Положение режущей кромки инструмента по отношению к обрабатываемой поверхности заготовки определяется главным углом в плане (Kr) и измеряется между главной режущей кромкой и направлением подачи. Потребная мощность - Pc (кВт) Потребная мощность (Pc) это мощность которую должен обеспечивать станок для преодоления сил резания в процессе обработки. Данную характеристику станка необходимо учитывать при выборе режимов резания. Момент - Mc (Нм) Требуемая величина момента (Mc) также важная характеристика оборудования. Станок должен удовлетворять требованиям по передаче того или иного момента для определенного типа операции растачивания. Дополнительная информация о терминах и формулах в разделе "Информация Указатель" глава I. F 8 SANDVIK Растачивание Основные положения
