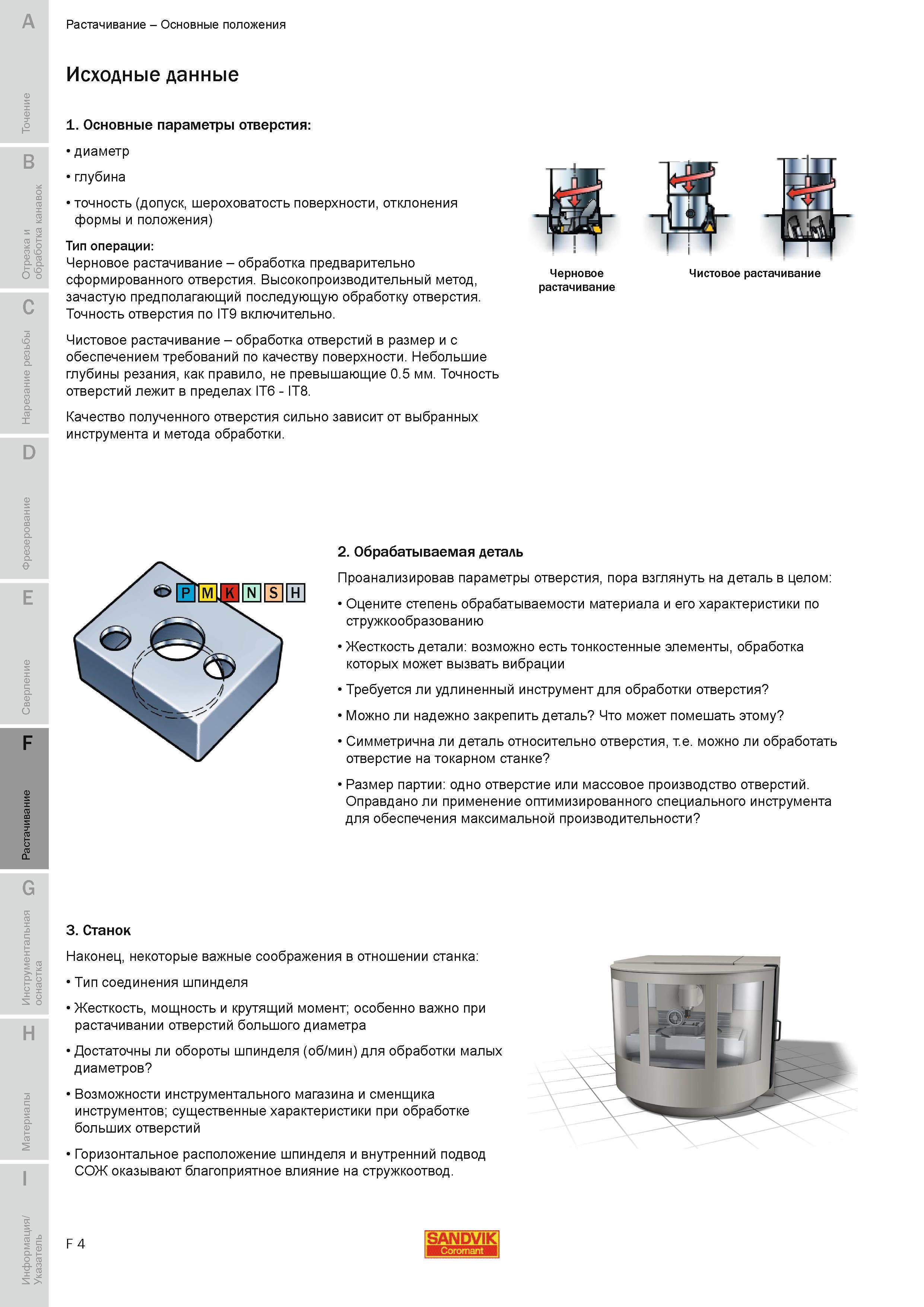

Растачивание Основные положения Исходные данные Основные параметры отверстия диаметр глубина точность допуск шероховатость поверхности отклонения ф

Растачивание Основные положения Исходные данные Основные параметры отверстия диаметр глубина точность допуск шероховатость поверхности отклонения формы и положения Тип операции Черновое растачивание обработка предварительно сформированного отверстия. Высокопроизводительный метод зачастую предполагающий последующую обработку отверстия. Точность отверстия по IT9 включительно. Чистовое растачивание обработка отверстий в размер и с обеспечением требований по качеству поверхности. Небольшие глубины резания как правило не превышающие 0.5 мм. Точность отверстий лежит в пределах IT6 - IT8. Качество полученного отверстия сильно зависит от выбранных инструмента и метода обработки. Черновое растачивание Чистовое растачивание PTMEtNtStH 2. Обрабатываемая деталь Проанализировав параметры отверстия пора взглянуть на деталь в целом Оцените степень обрабатываемости материала и его характеристики по стружкообразованию Жесткость детали возможно есть тонкостенные элементы обработка которых может вызвать вибрации Требуется ли удлиненный инструмент для обработки отверстия Можно ли надежно закрепить деталь Что может помешать этому Симметрична ли деталь относительно отверстия те. можно ли обработать отверстие на токарном станке Размер партии одно отверстие или массовое производство отверстий. Оправдано ли применение оптимизированного специального инструмента для обеспечения максимальной производительности 3. Станок Наконец некоторые важные соображения в отношении станка Тип соединения шпинделя Жесткость мощность и крутящий момент; особенно важно при растачивании отверстий большого диаметра Достаточны ли обороты шпинделя (об/мин) для обработки малых диаметров Возможности инструментального магазина и сменщика инструментов; существенные характеристики при обработке больших отверстий Горизонтальное расположение шпинделя и внутренний подвод СОЖ оказывают благоприятное влияние на стружкоотвод. F 4 SANDVIK
