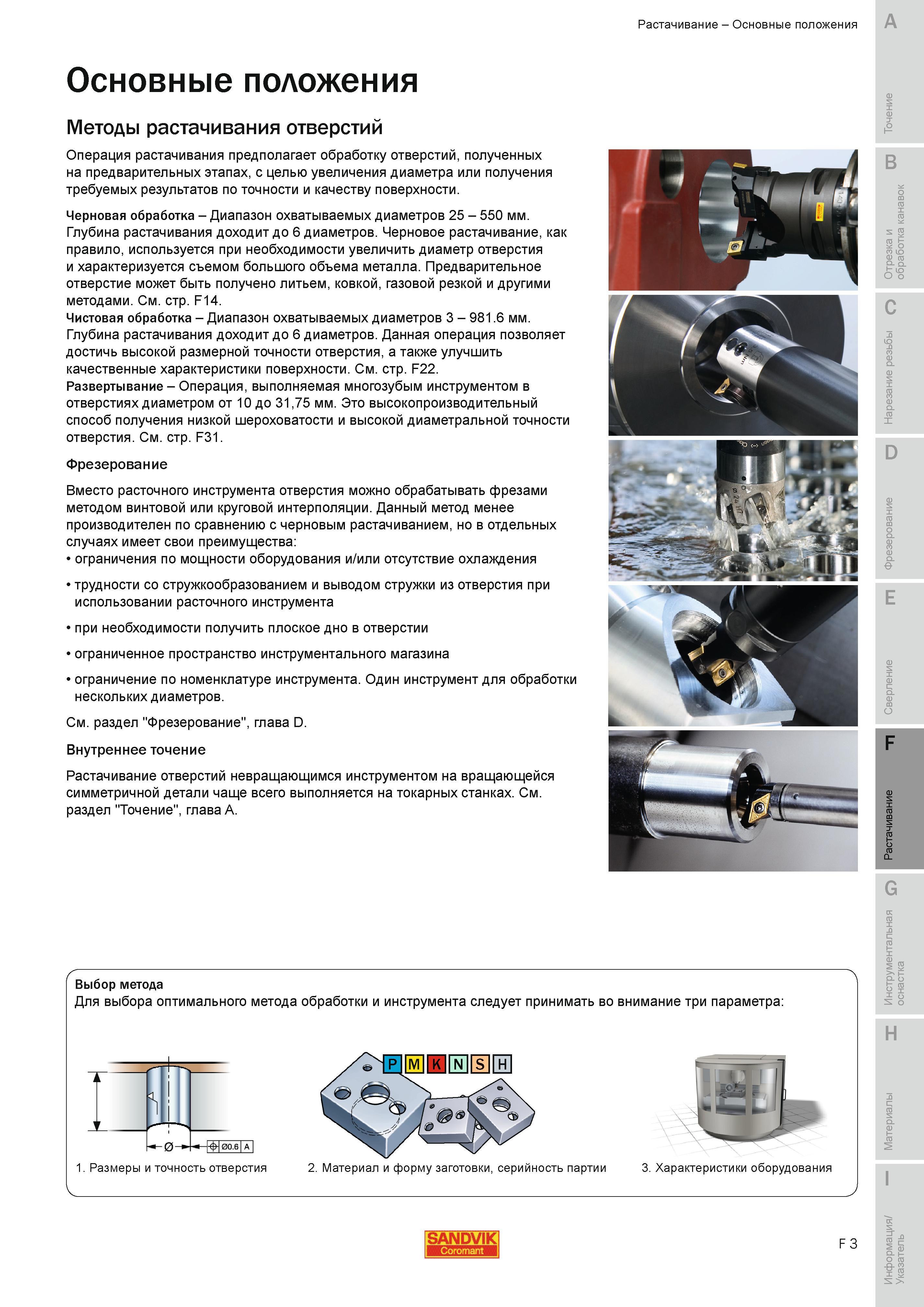

Операция растачивания предполагает мехобработку отверстий полученных на предварительных технологических этапах с целью увеличения диаметра или получения требуемых результатов по точности и качеству поверхности. Черновая обработка Диапазон охватываемых диаметров 25 - 550 мм. Глубина растачивания доходит до 6 диаметров. Черновое растачивание как правило используется при необходимости увеличить диаметр отверстия и характеризуется съемом большого объема металла. Предварительное отверстие может быть получено литьем ковкой газовой резкой и другими методами. См. стр. F14. Чистовая обработка Диапазон охватываемых диаметров 3 - 981.6 мм. Глубина растачивания доходит до 6 диаметров. Данная операция позволяет достичь высокой размерной точности отверстия а также улучшить качественные характеристики поверхности. См. стр. F22. Развертывание Операция выполняемая многозубым инструментом в отверстиях диаметром от 10 до 3175 мм. Это высокопроизводительный способ получения низкой шероховатости и высокой диаметральной точности отверстия. См. стр. F31. Фрезерование Вместо расточного инструмента отверстия можно обрабатывать фрезами методом винтовой или круговой интерполяции. Данный метод менее производителен по сравнению с черновым растачиванием но в отдельных случаях имеет свои преимущества ограничения по мощности оборудования и или отсутствие охлаждения трудности стружкообразованием и выводом стружки из отверстия при использовании расточного инструмента при необходимости получить плоское дно в отверстии ограниченное пространство инструментального магазина ограничение по номенклатуре инструмента. Один инструмент для обработки нескольких диаметров. См. раздел "Фрезерование" глава D. Внутреннее точение Растачивание отверстий невращающимся инструментом на вращающейся симметричной детали чаще всего выполняется на токарных станках. См. раздел "Точение" глава A. Выбор метода Для выбора оптимального метода обработки и инструмента следует принимать во внимание три параметра F 3 Растачивание Основные положения Основные положения Методы растачивания отверстий
