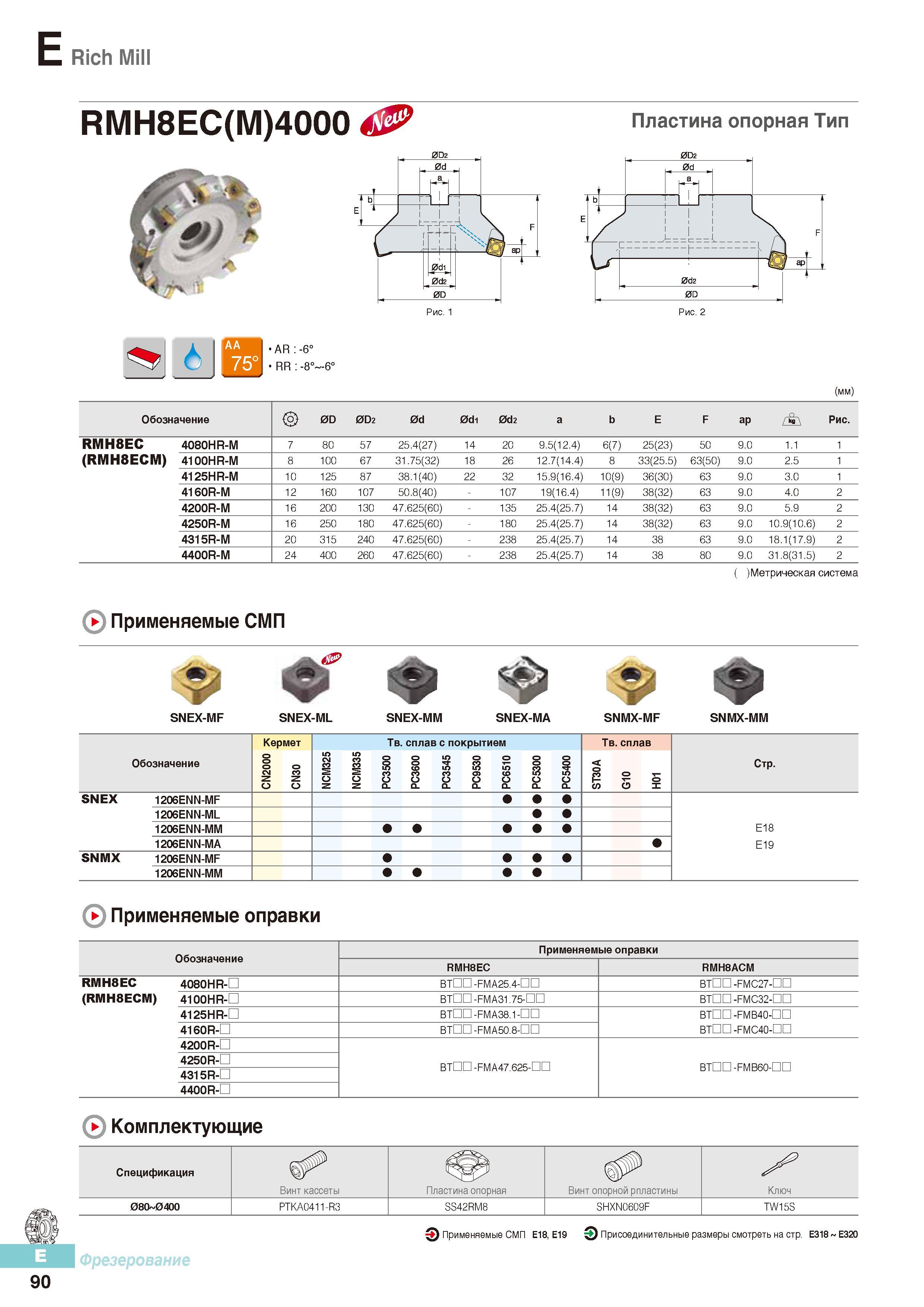

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill _ Пластина опорная Тип (мм) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Рис. RMH8EC 4080HR-M 7 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 9.0 1.1 1 (RMH8ECM) 4100HR-M 8 100 67 31.75(32) 18 26 12.7(14.4) 8 33(25.5) 63(50) 9.0 2.5 1 4125HR-M 10 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 36(30) 63 9.0 3.0 1 4160R-M 12 160 107 50.8(40) 107 19(16.4) 11(9) 38(32) 63 9.0 4.0 2 4200R-M 16 200 130 47.625(60) 135 25.4(25.7) 14 38(32) 63 9.0 5.9 2 4250R-M 16 250 180 47.625(60) 180 25.4(25.7) 14 38(32) 63 9.0 10.9(10.6) 2 4315R-M 20 315 240 47.625(60) 238 25.4(25.7) 14 38 63 9.0 18.1(17.9) 2 4400R-M 24 400 260 47.625(60) 238 25.4(25.7) 14 38 80 9.0 31.8(31.5) 2 Метрическая система Применяемые СМП <г SNEX-MF SNEX-ML SNEX-MM SNEX-MA SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение Z со Z О NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A о 5 о X Стр. SNEX 1206ENN-MF 1206ENN-ML 1206ENN-MM E18 1206ENN-MA Е19 SNMX 1206ENN-MF 1206ENN-MM ( Применяемые оправки Обозначение Применяемые оправки RMH8EC RMH8ACM RMH8EC 4080HR-D БТПП-FMA25.4-DD БТПП -FMC27-nn (RMH8ECM) 4100HR-D БТПП-FMA31.75-DD БТПП -FMC32-nn 4125HR-D БТПП-РМА38.1-ПП БТПП -FMБ40-ПП БТПП -FMC40-nn 4160R-D БТПП-РМА50.8-ПП 4200R-D БТПП-РМА47.625-ПП БТПП-FMB60-nn 4250R-D 4315R-D 4400R-D ( Комплектующие Спецификация у Винт кассеты Пластина опорная Винт опорной рпластины Ключ 08О 04ОО PTKA0411-R3 SS42RM8 SHXN0609F TW15S Применяемые СМП Е18, Е19 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование
