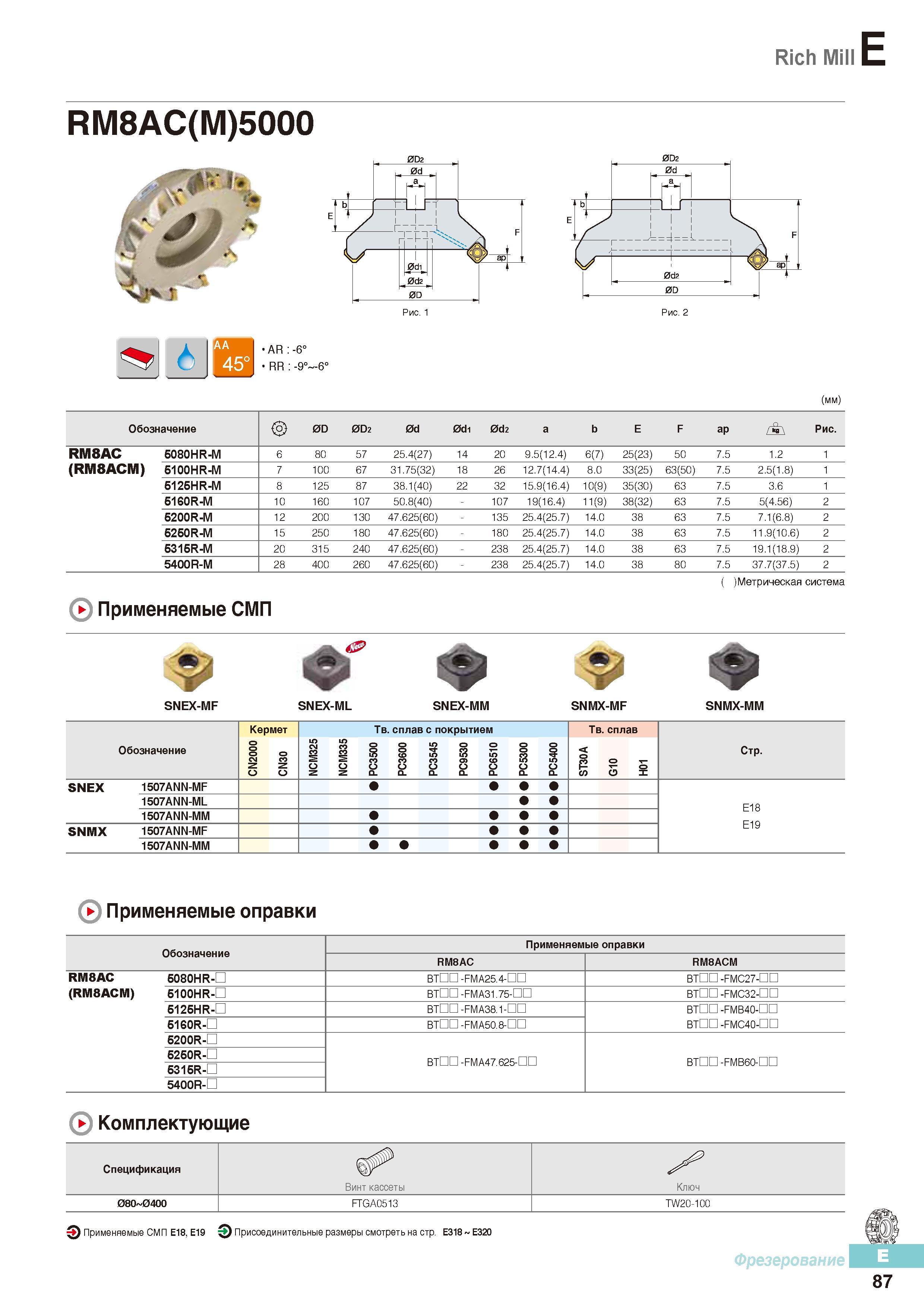

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RM8AC(M)5000 _ AR :-6° RR -9° -6° (mm) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap / я\ Рис. RM8AC 5080HR-M 6 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 7.5 1.2 1 (RM8ACM) 5100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8.0 33(25) 63(50) 7.5 2.5(1.8) 1 5125HR-M 8 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 35(30) 63 7.5 3.6 1 5160R-M 10 160 107 50.8(40) 107 19(16.4) 11(9) 38(32) 63 7.5 5(4.56) 2 5200R-M 12 200 1 30 47.625(60) 135 25.4(25.7) 14.0 38 63 7.5 7.1(6.8) 2 5250R-M 15 250 1 80 47.625(60) 180 25.4(25.7) 14.0 38 63 7.5 11.9(10.6) 2 5315R-M 20 315 240 47.625(60) 238 25.4(25.7) 14.0 38 63 7.5 19.1(18.9) 2 5400R-M 28 400 260 47.625(60) 238 25.4(25.7) 14.0 38 80 7.5 37.7(37.5) 2 Метрическая система Применяемые СМП SNEX-MF SNEX-ML SNEX-MM SNMX-MF SNMX-MM Обозначение Кермет Твердый сплав с покрытием Твердый сплав Стр. Z со Z О NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 SNEX 1507ANN-MF 1507ANN-ML E18 1507ANN-MM SNMX 1507ANN-MF 1507ANN-MM Применяемые оправки Обозначение Применяемые оправки RM8AC RM8ACM RM8AC 5080HR-D БТПП -FMA25.4-DD БТПП -FMC27-nn (RM8ACM) 5100HR- БТПП -FMA31.75-DD БТПП -FMC32-nn 5125HR-D БТПП -РМА38.1-ПП БТПП -FMБ40-ПП БТПП -FMC40-nn 5160R-D БТПП -РМА50.8-ПП 5200R-D БТПП -РМА47.625-ПП БТПП -FMB60-nn 5250R-D 5315R-D 5400R-D Спецификация Бинт кассеты У Ключ 08О 04ОО FTGA0513 TW20-100 Применяемые СМП Е18, Е19 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 87
