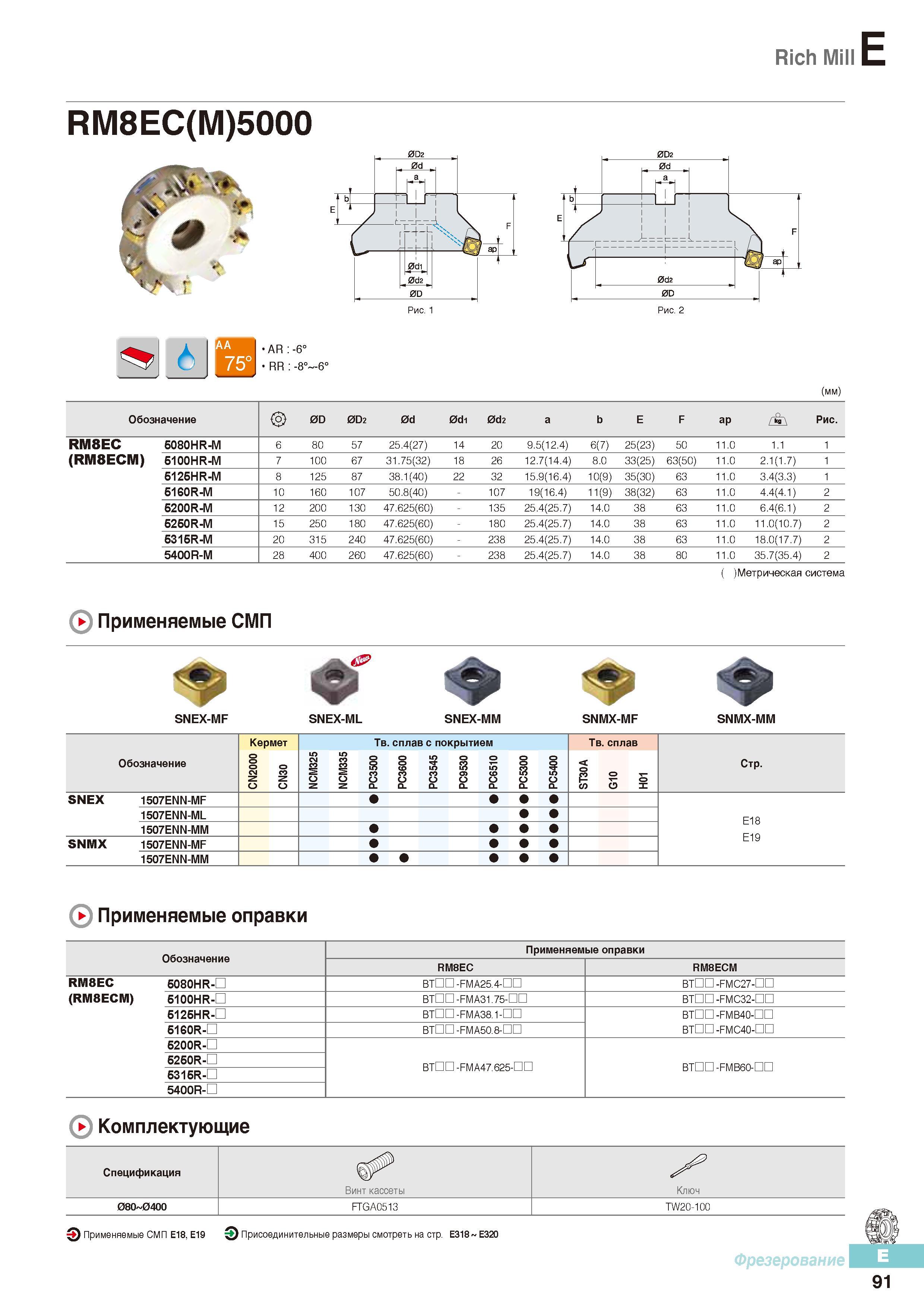

Металлорежущий фрезерный инструмент Korloy с режущими сменными пластинами Rich Mill RM8EC(M)5000 _ AR -6° RR -8° -6° (mm) Обозначение 0D 0D2 0d 0d1 0d2 a b E F ap ГъЛ Рис. RM8EC 5080HR-M 6 80 57 25.4(27) 14 20 9.5(12.4) 6(7) 25(23) 50 11.0 1.1 1 (RM8ECM) 5100HR-M 7 100 67 31.75(32) 18 26 12.7(14.4) 8.0 33(25) 63(50) 11.0 2.1 (1.7) 1 5125HR-M 8 125 87 38.1(40) 22 32 15.9(16.4) 10(9) 35(30) 63 11.0 3.4(3.3) 1 5160R-M 10 160 1 07 50.8(40) 107 19(16.4) 11(9) 38(32) 63 11.0 4.4(4.1) 2 5200R-M 12 200 1 30 47.625(60) 135 25.4(25.7) 1 4.0 38 63 11.0 6.4(6.1) 2 5250R-M 15 250 1 80 47.625(60) 180 25.4(25.7) 1 4.0 38 63 11.0 11.0(10.7) 2 5315R-M 20 315 240 47.625(60) 238 25.4(25.7) 1 4.0 38 63 11.0 18.0(17.7) 2 5400R-M 28 400 260 47.625(60) 238 25.4(25.7) 1 4.0 38 80 11.0 35.7(35.4) 2 Метрическая система SNEX-MF SNEX-ML SNEX-MM SNMX-MF SNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение Z со Z О NCM325 NCM335 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 ST30A о 5 о X Стр. SNEX 1507ENN-MF E18 Е19 1507ENN-ML 1507ENN-MM SNMX 1507ENN-MF 1507ENN-MM 0 Применяемые оправки Обозначение Применяемые оправки RM8EC RM8ECM RM8EC 5080HR-D ВТПП-РМА25.4-ПП ВТПП -FMC27-nn (RM8ECM) 5100HR-D ВТПП-РМА31.75-ПП ВТПП -FMC32-nn 5125HR-D ВТПП-РМА38.1-ПП втпп -FMB40-nn ВТПП -FMC40-nn 5160R-D ВТПП-РМА50.8-ПП 5200R-D ВТПП-РМА47.625-ПП ВТПП-FMB60-nn 5250R-D 5315R-D 5400R-D Спецификация Винт кассеты Ключ 08О 04ОО FTGA0513 TW20-100 Применяемые СМП Е18, Е19 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование
