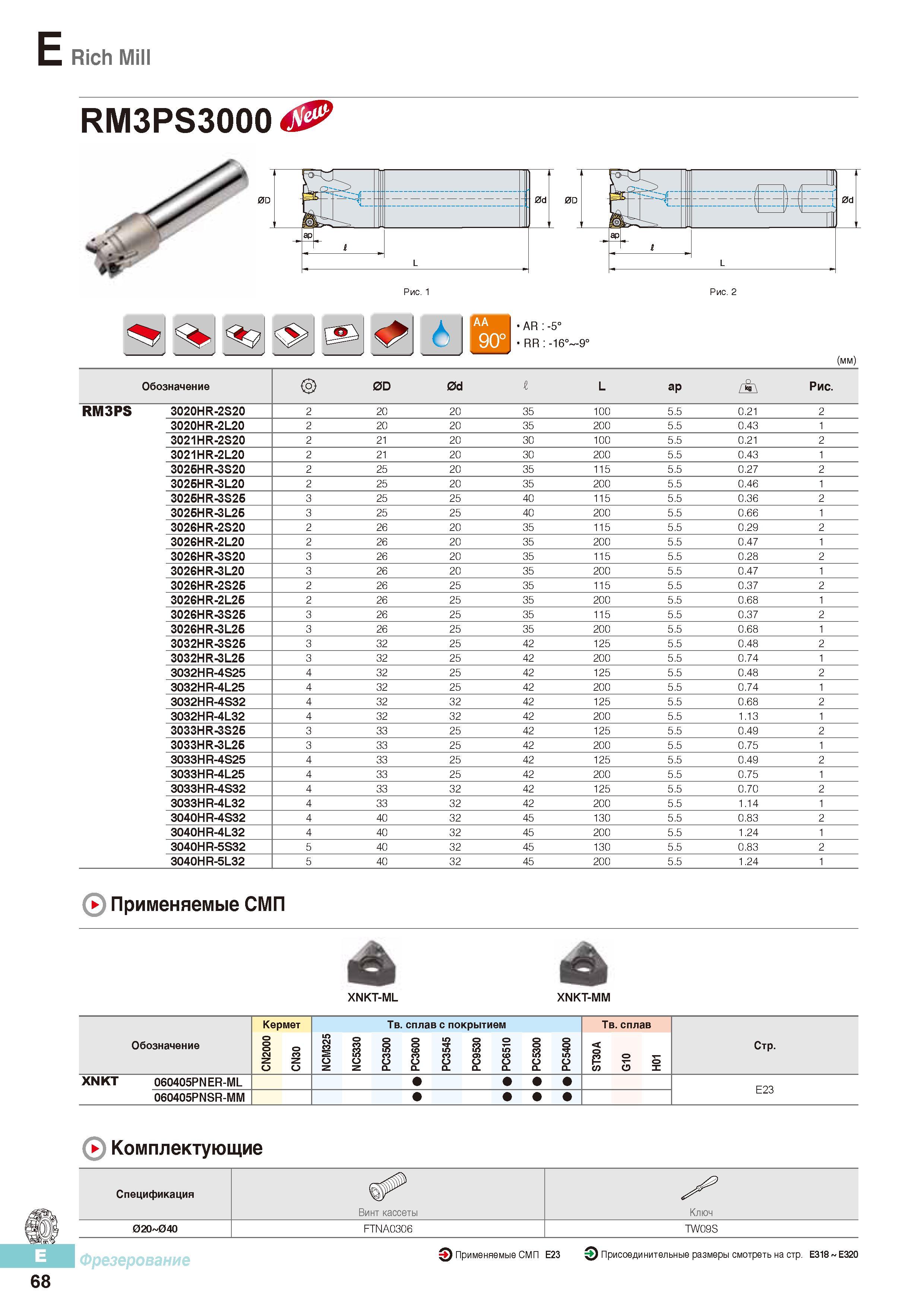

Концевые сборные фрезы Korloy Rich Mill с цилиндрическим хвостовиком (гладкий и типа Велдон) Общий вид Эскиз с основными размерами Фрезерный инструмент Каталог KORLOY 2016 Инструмент и оснастка Стр. E68 0455 RUS Lab2u

Обновлено 2020-02-15 07:02:55

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Концевые сборные фрезы Korloy Rich Mill с цилиндрическим хвостовиком (гладкий и типа Велдон) Общий вид Эскиз с основными размерами Фрезерный инструмент 455 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E68
Концевые сборные фрезы Korloy Rich Mill с цилиндрическим хвостовиком (гладкий и типа Велдон) Общий вид Эскиз с основными размерами Фрезерный инструмент Концевые сборные фрезы Korloy Rich Mill с цилиндрическим хвостовиком (гладкий и типа Велдон) Общий вид Эскиз с основными размерами Фрезерный инструмент _ металлорежущий из Южной Кореи с системой внутреннего подвода СОЖ в зону резания Обозначение Количество сменных режущих пластин 0D 0d 1 L ap dL Рис. RM3PS 3020HR-2S20 2 20 20 35 100 5.5 0.21 2 3020HR-2L20 2 20 20 35 200 5.5 0.43 1 3021HR-2S20 2 21 20 30 100 5.5 0.21 2 3021HR-2L20 2 21 20 30 200 5.5 0.43 1 3025HR-3S20 2 25 20 35 115 5.5 0.27 2 3025HR-3L20 2 25 20 35 200 5.5 0.46 1 3025HR-3S25 3 25 25 40 115 5.5 0.36 2 3025HR-3L25 3 25 25 40 200 5.5 0.66 1 3026HR-2S20 2 26 20 35 115 5.5 0.29 2 3026HR-2L20 2 26 20 35 200 5.5 0.47 1 3026HR-3S20 3 26 20 35 115 5.5 0.28 2 3026HR-3L20 3 26 20 35 200 5.5 0.47 1 3026HR-2S25 2 26 25 35 115 5.5 0.37 2 3026HR-2L25 2 26 25 35 200 5.5 0.68 1 3026HR-3S25 3 26 25 35 115 5.5 0.37 2 3026HR-3L25 3 26 25 35 200 5.5 0.68 1 3032HR-3S25 3 32 25 42 125 5.5 0.48 2 3032HR-3L25 3 32 25 42 200 5.5 0.74 1 3032HR-4S25 4 32 25 42 125 5.5 0.48 2 3032HR-4L25 4 32 25 42 200 5.5 0.74 1 3032HR-4S32 4 32 32 42 125 5.5 0.68 2 3032HR-4L32 4 32 32 42 200 5.5 1.13 1 3033HR-3S25 3 33 25 42 125 5.5 0.49 2 3033HR-3L25 3 33 25 42 200 5.5 0.75 1 3033HR-4S25 4 33 25 42 125 5.5 0.49 2 3033HR-4L25 4 33 25 42 200 5.5 0.75 1 3033HR-4S32 4 33 32 42 125 5.5 0.70 2 3033HR-4L32 4 33 32 42 200 5.5 1.14 1 3040HR-4S32 4 40 32 45 130 5.5 0.83 2 3040HR-4L32 4 40 32 45 200 5.5 1.24 1 3040HR-5S32 5 40 32 45 130 5.5 0.83 2 3040HR-5L32 5 40 32 45 200 5.5 1.24 1 Применяемые СМП XNKT-ML XNKT-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NC5330 РС3500 РС360С РС3545 РС9530 РС6510 РС5300 РС5400 ST30A G10 H01 Стр. XNKT 060405PNER-ML E23 060405PNSR-MM ( Комплектующие Спецификация Винт кассеты У Ключ 02О 04О FTNA0306 TW09S Фрезерование Применяемые СМП E23 Присоединительные размеры смотреть на стр. Е318 Е320 68
