Торцевые фрезы Korloy Rich Mill RM4PC(M)3000 со сменными режущими пластинами Общий вид и основные характеристики металлорежущего инструмента

Торцевые фрезы Korloy Rich Mill RM4PC(M)3000 со сменными режущими пластинами Общий вид и основные характеристики металлорежущего инструмента

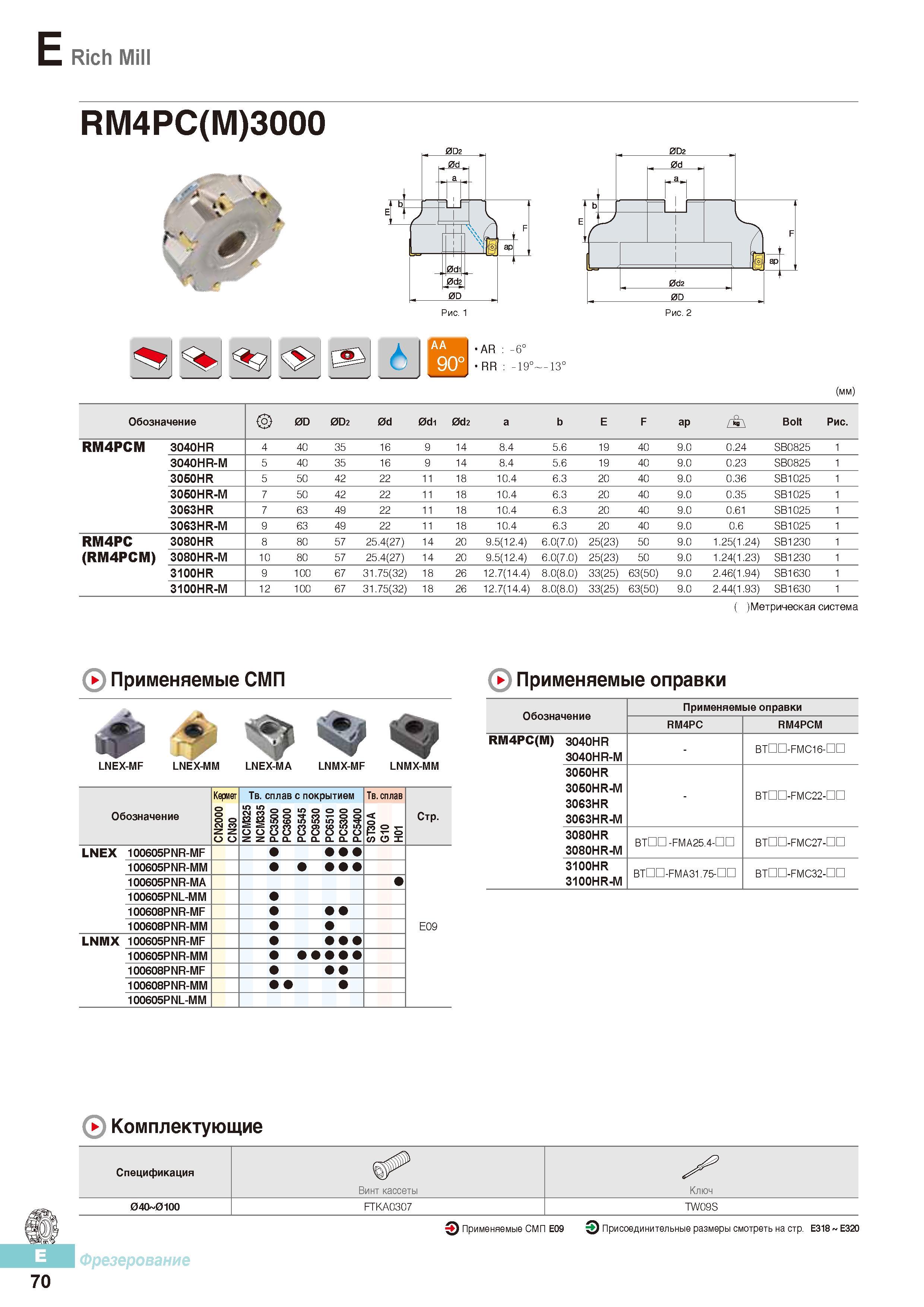

Торцевые фрезы Korloy Rich Mill RM4PC(M)3000 со сменными режущими пластинами Общий вид и основные характеристики металлорежущего инструмента _ AR -6° RR -19° 13° (mm) Обозначение 0D 0D2 0d 0di 0d2 a b E F ap Bolt Рис. RM4PCM 3040HR 4 40 35 16 9 14 8.4 5.6 19 40 9.0 0.24 SB0825 1 3040HR-M 5 40 35 16 9 14 8.4 5.6 19 40 9.0 0.23 SB0825 1 3060HR 5 50 42 22 11 18 10.4 6.3 20 40 9.0 0.36 SB1025 1 3060HR-M 7 50 42 22 11 18 10.4 6.3 20 40 9.0 0.35 SB1025 1 3063HR 7 63 49 22 11 18 10.4 6.3 20 40 9.0 0.61 SB1025 1 3063HR-M 9 63 49 22 11 18 10.4 6.3 20 40 9.0 0.6 SB1025 1 RM4PC 3080HR 8 80 57 25.4(27) 14 20 9.5(12.4) 6.0(7.0) 25(23) 50 9.0 1.25(1.24) SB1230 1 (RM4PCM) 3080HR-M 10 80 57 25.4(27) 14 20 9.5(12.4) 6.0(7.0) 25(23) 50 9.0 1.24(1.23) SB1230 1 3100HR 9 100 67 31.75(32) 18 26 12.7(14.4) 8.0(8.0) 33(25) 63(50) 9.0 2.46(1.94) SB1630 1 3100HR-M 12 100 67 31.75(32) 18 26 12.7(14.4) 8.0(8.0) 33(25) 63(50) 9.0 2.44(1.93) SB1630 1 Метрическая система Применяемые СМП LNEX-MF LNEX-ММ LNEX-MA LNMX-MF LNMX-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение OCNO OOOZNO NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр. LNEX 100605PNR-MF 100605PNR-MM 100605PNR-MA 100605PNL-MM 100608PNR-MF 100608PNR-MM Е09 LNMX 100605PNR-MF 100605PNR-MM 100608PNR-MF 100608PNR-MM 100605PNL-MM ) Применяемые оправки Обозначение Применяемые оправки RM4PC RM4PCM RM4PC(M) 3040HR 3040HR-M - BTDD-FMC16-DC 3060HR 3060HR-M 3063HR 3063HR-M - BTDD-FMC22-DC 3080HR 3080HR-M БТПП-FMA25.4-DD BTDD-FMC27-DC 3100HR 3100HR-M ВТПП-РМА31.75-ПП BTDD-FMC32-DC Спецификация Винт кассеты Ключ 04О 01ОО FTKA0307 TW09S 70 Применяемые СМП Е09 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование
