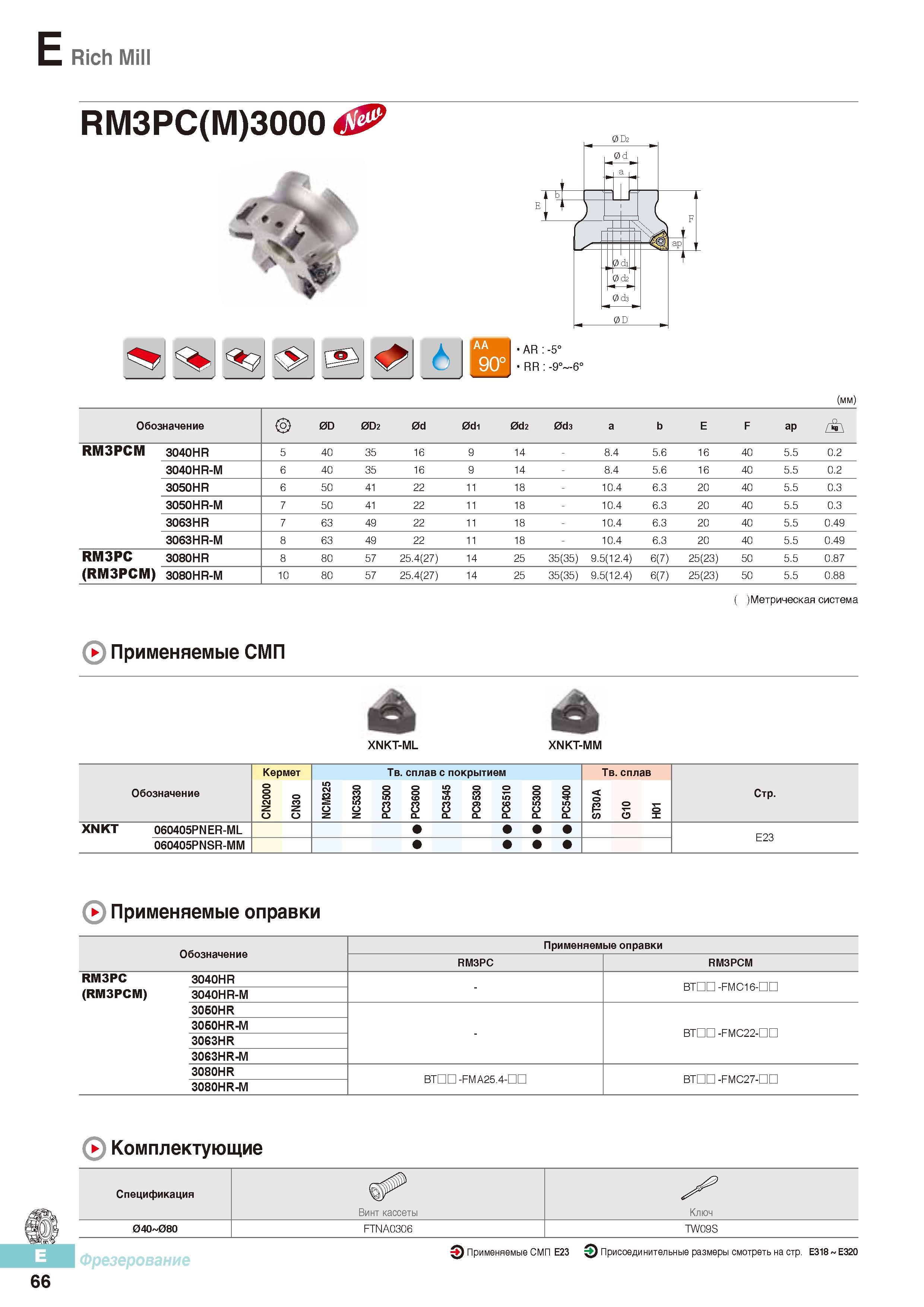

Фрезерный инструмент по металлу Korloy Rich Mill RM3PC(M)3000 Графическое представление областей технологического применения данных сборных фрез _ с главным углом в плане в 90 градусов Фрезерование плоскостей и неглубоких прямоугольных уступов AR -5° RR: -9° -6° (mm) Обозначение 0D 0D2 0d 0di 0d2 0d3 a b E F ap / RM3PCM 3040HR 5 40 35 16 9 14 - 8.4 5.6 16 40 5.5 0.2 3040HR-M 6 40 35 16 9 14 - 8.4 5.6 16 40 5.5 0.2 3050HR 6 50 41 22 11 18 - 10.4 6.3 20 40 5.5 0.3 3050HR-M 7 50 41 22 11 18 - 10.4 6.3 20 40 5.5 0.3 3063HR 7 63 49 22 11 18 - 10.4 6.3 20 40 5.5 0.49 3063HR-M 8 63 49 22 11 18 - 10.4 6.3 20 40 5.5 0.49 RM3PC 3080HR 8 80 57 25.4(27) 14 25 35(35) 9.5(12.4) 6(7) 25(23) 50 5.5 0.87 (RM3PCM) 3080HR-M 10 80 57 25.4(27) 14 25 35(35) 9.5(12.4) 6(7) 25(23) 50 5.5 0.88 Метрическая система Применяемые СМП А XNKT-ML А XNKT-MM Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NC5330 РС3500 РС3600 РС3545 РС9530 РС6510 РС5300 РС5400 < Р S г; 05 X Стр. XNKT 060405PNER-ML E23 060405PNSR-MM 0 Применяемые оправки Обозначение Применяемые оправки RM3PC RM3PCM RM3PC 3040HR - втпп -FMci6-nn (RM3PCM) 3040HR-M 3050HR - ВТПП -FMC22-nn 3050HR-M 3063HR 3063HR-M 3080HR ВТПП -FMA25.4-DD ВТПП -FMC27-nn 3080HR-M Спецификация Винт кассеты Ключ 04О 08О FTNA0306 TW09S Фрезерование Применяемые СМП E23 Присоединительные размеры смотреть на стр. Е318 Е320 66
