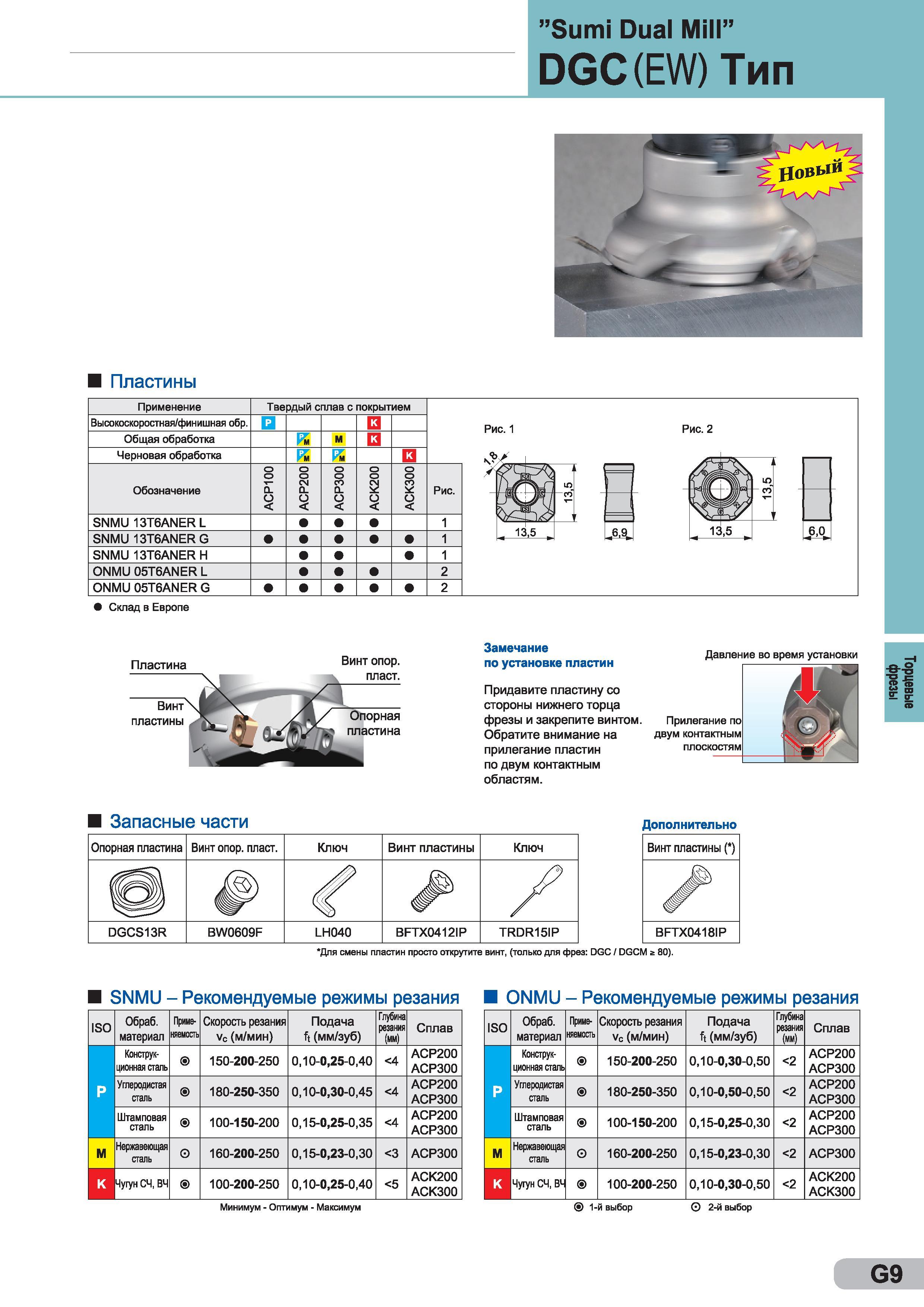

235 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.G9

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. G9 0235 Lab2u

’’Sumi Dual Mill” DGC(EW) Тип Пластины Применение Tвердый сплав с покрытием Рис. 1 Рис. 2 Высокоскоростная/финишная обр. Общая обработка м М Черновая обработка PC PC Обозначение CL CN 0- со 0_ АСК200 со Рис. ; - со O') SNMU 13T6ANERL 1 13,5 13,5 6,0 SNMU 13T6ANERG 1 SNMU 13T6ANER Н 1 ONMU 05T6ANER L 2 ONMU 05T6ANER G 2 Склад в Европе Замечание по установке пластин Придавите пластину со стороны нижнего торца фрезы и закрепите винтом. Обратите внимание на прилегание пластин по двум контактным областям. Давление во время установки Прилегание по двум контактным плоскостям А ЗапаСНЫб части Дополнительно Опорная пластина Винт опор, пласт. Ключ Винт пластины Ключ fj / DGCS13R BW0609F LH040 BFTX0412IP TRDR15IP Винт пластины ( ) BFTX0418IP Для смены пластин просто открутите винт, (только для фрез DGC / DGCM а 80). SNMU - Рекомендуемые режимы резания ISO Обраб. материал Приме- няемость Скорость резания vc (м/мин) Подача ft (мм/зуб) Глубина резания (мм) Сплав Конструкционная сталь 150-200-250 0,10-0,25-0,40 <4 АСР200 АСРЗОО Углеродистая сталь 180-250-350 0,10-0,30-0,45 <4 АСР200 АСРЗОО м Штамповал сталь 100-150-200 0,15-0,25-0,35 <4 АСР200 АСРЗОО м Нержавеющая сталь 0 160-200-250 0,15-0,23-0,30 <3 АСРЗОО к Чугун СЧ, ВЧ 100-200-250 0,10-0,25-0,40 <5 АСК200 АСКЗОО Минимум - Оптимум - Максимум ONMU - Рекомендуемые режимы резания ISO Обраб. материал Приме- няемость Скорость резания vc (м/мин) Подача ft (мм/зуб) Глубина резания (мм) Сплав Конструкционная сталь 150-200-250 0,10-0,30-0,50 <2 АСР200 АСРЗОО Углеродистая сталь 180-250-350 0,10-0,50-0,50 <2 АСР200 АСРЗОО и Штамповая сталь 100-150-200 0,15-0,25-0,30 <2 АСР200 АСРЗОО м Нержавеющая сталь 0 160-200-250 0,15-0,23-0,30 <2 АСРЗОО к Чугун СЧ, ВЧ 100-200-250 0,10-0,30-0,50 <2 АСК200 АСКЗОО 1-й выбор О 2-й выбор Пластина Винт опор, пласт. Винт пластины Опорная пластина G9 Торцевые фрезы
