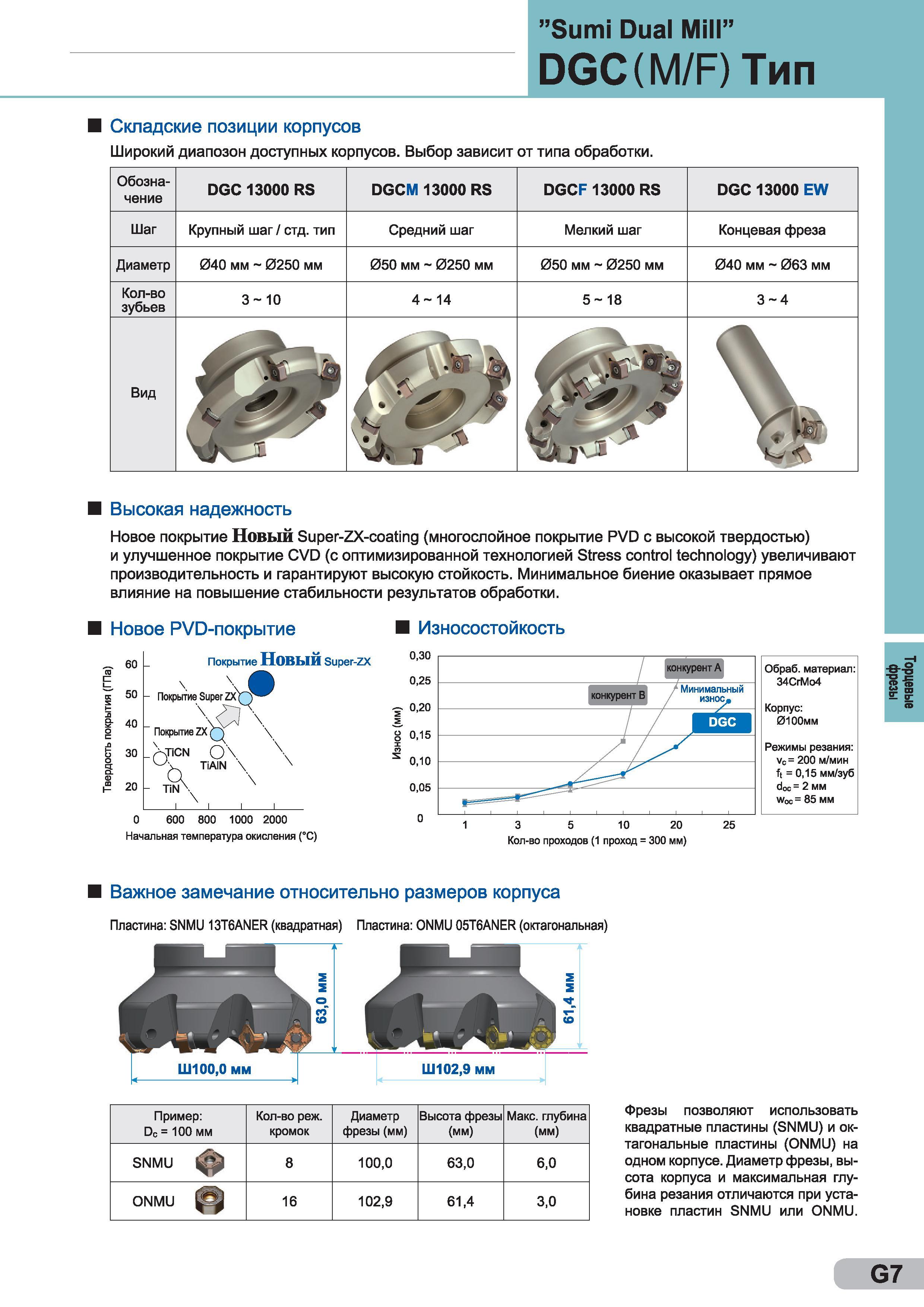

’’Sumi Dual Mill” DGC(M/F) Тип Складские позиции корпусов Широкий диапозон доступных корпусов. Выбор зависит от типа обработки. Обозна- чение DGC 13000 RS DGCM 13000 RS DGCF 13000 RS DGC 13000 EW Шаг Крупный шаг / стд. тип Средний шаг Мелкий шаг Концевая фреза Диаметр 040 мм 0250 мм 050 мм 0250 мм 050 мм - 0250 мм 040 мм - 063 мм Количество зубьев 3-10 4-14 5-18 3-4 Вид fit Ъ Высокая надежность Новое покрытие Новый Super-ZX-coating (многослойное покрытие PVD с высокой твердостью) и улучшенное покрытие CVD (с оптимизированной технологией Stress control technology) увеличивают производительность и гарантируют высокую стойкость. Минимальное биение оказывает прямое влияние на повышение стабильности результатов обработки. Новое PVD-покрытие Покрытие НОВЫЙ Super-ZX 60 50 40 30 20 \ \ Покрытие Super ZX Q Покрытие фПСМ ОХ TiN \ \ \ TiAIN \ TiN L 0 600 800 1000 2000 Начальная температура окисления (°С) I Износостойкость 0,30 0,25 0,20 0,15 0,10 0,05 конкурент А Обраб. материал 34СгМо4 Корпус 0100мм Режимы резания vc = 200 м/мин ft = 0,15 мм/зуб doc = 2 мм Woc= 85 мм Минимальный конкурент В / изно / J DGC 3 5 10 20 Количество проходов (1 проход - 300 мм) 25 Важное замечание относительно размеров корпуса Пластина SNMU 13T6ANER (квадратная) Пластина ONMU 05T6ANER (окгагональная) s S Пример Dc = 100 мм Количество реж. кромок Диаметр фрезы (мм) Высота фрезы (мм) Макс. глубина (мм) SNMU ( ) 8 100,0 63,0 6,0 ONMU 16 102,9 61,4 3,0 Фрезы позволяют использовать квадратные пластины (SNMU) и ок-тагональные пластины (ONMU) на одном корпусе. Диаметр фрезы, высота корпуса и максимальная глубина резания отличаются при установке пластин SNMU или ONMU. Ш100,0 мм G7 Торцевые фрезы
