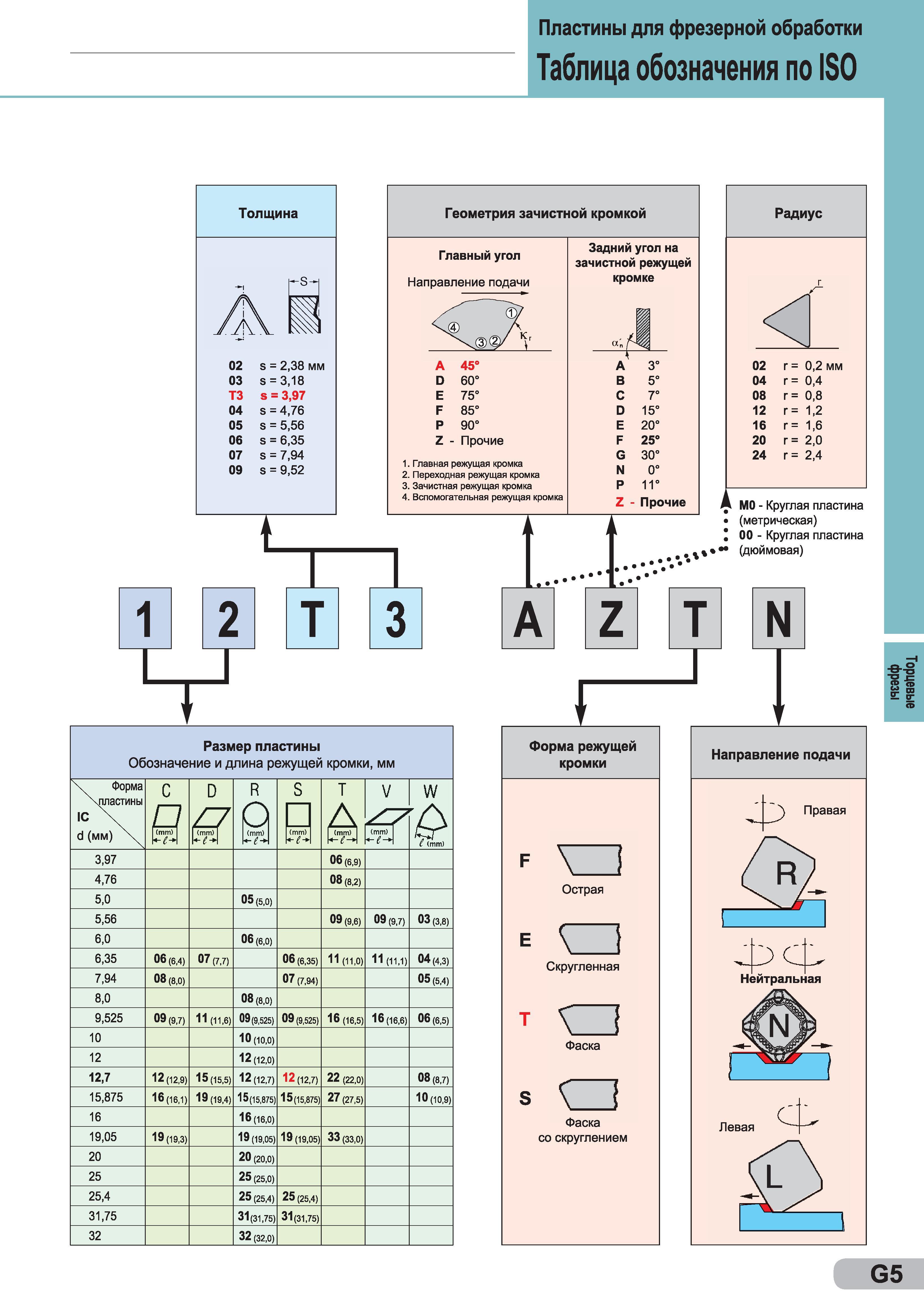

Пластины для фрезерной обработки Таблица обозначения по ISO Толщина 02 03 ТЗ 04 05 06 07 09 s = 2,38 мм s = 3,18 s = 3,97 s = 4,76 s = 5,56 s = 6,35 s = 7,94 s = 9,52 I I I пг 1 2 Т 3 Геометрия зачистной кромкой Главный угол Направление подачи Задний угол на зачистной режущей кромке a'n А 45° D 60° Е 75° F 85° Р 90° Z - Прочие 1. Главная режущая кромка 2. Переходная режущая кромка 3. Зачистная режущая кромка 4. Вспомогательная режущая кромка А 3° В 5° С 7° D 15° Е 20° F 25° G 30° N 0° Р 11° Z - Прочие L J Радиус 02 = 0,2 мм 04 г= 0,4 08 = 0,8 12 г= 1,2 16 г= 1,6 20 = 2,0 24 г= 2,4МО - Крутая пластина (метрическая) 00 - Крутая пластина (дюймовая) A Z Т N Размер пластины Обозначение и длина режущей кромки, мм \ Форма чпластины С D R S Т д V W А 1С d (мм) EJ I (mm) I We-A / (mm) V-e+ / ы (mm) krJ (mm) -е-А С (mm) 3,97 06 (6,9) 4,76 08 (8,2) 5,0 05 (5,0) 5,56 09 (9,6) 09 (9,7) 03 (3,8) 6,0 06 (6,0) 6,35 06 (6,4) 07 (7,7) 06 (6,35) 11 (11,0) 11 (11,1) 04 (4,3) 7,94 08 (8,0) 07 (7,94) 05 (5,4) 8,0 08 (8,о) 9,525 09 (9,7) 11 (11,6) 09(9,525) 09 (9,525) 16 (16,5) 16(16,6) 06 (6,5) 10 10(10,0) 12 12(12,0) 12,7 12(12,9) 15(15,5) 12(12,7) 12(12,7) 22 (22,0) 08 (8,7) 15,875 16(16,1) 19(19,4) 15(15,875) 15(15,875) 27 (27,5) 10(10,9) 16 16(16,0) 19,05 19(19,3) 19(19,05) 19(19,05) 33 (33,0) 20 20 (20,0) 25 25 (25,0) 25,4 25 (25,4) 25 (25,4) 31,75 31(31,75) 31(31,75) 32 32 (32,0) 1 Форма режущей кромки Направление подачи Острая Правая Скругленная Фаска а Фаска со скруглением Левая G5 Торцевые фрезы
