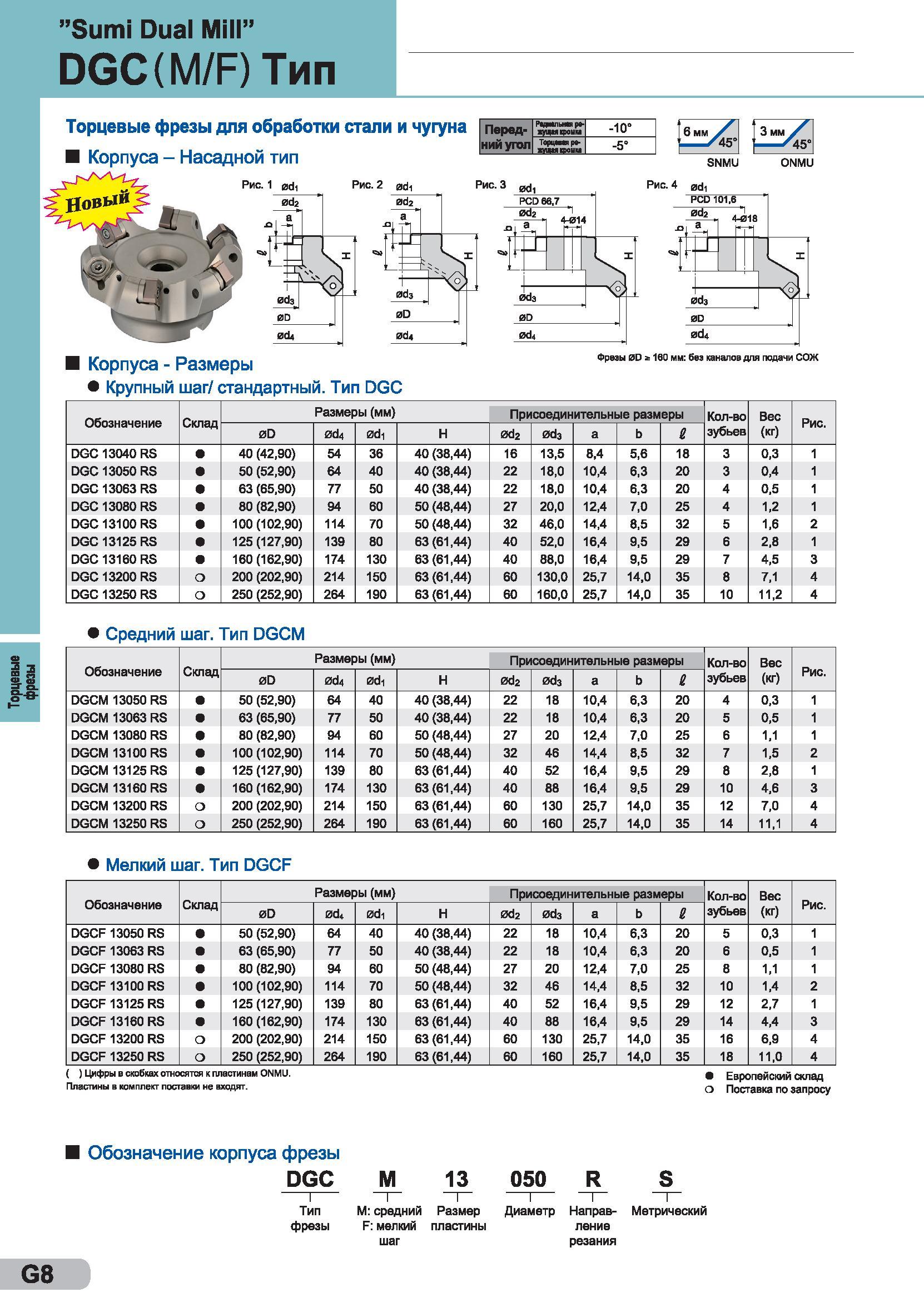

’’Sumi Dual Mill” DGC(M/F) Тип Торцевые фрезы для обработки стали и чугуна Корпуса - Насадной тип Передний угол -10“ -5“ бмм / f Т /45 \ /л5° SNMU ONMU Рис. 4 0di PCD 101,6 0d2 а 4-018 0d3 0D 0d4 Корпуса - Размеры Крупный шаг/ стандартный. Тип DGC Фрезы 0D 160 мм без каналов дпя подачи СОЖ Обозначение Склад Размеры (мм) Присоединительные размеры Количество зубьев Вес (кг) Рис. 0D 0d4 0di H 0d2 0d3 а b DGC 13040 RS 40 (42,90) 54 36 40 (38,44) 16 13,5 8,4 5,6 18 3 0,3 1 DGC 13050 RS 50 (52,90) 64 40 40 (38,44) 22 18,0 10,4 6,3 20 3 0,4 1 DGC 13063 RS 63 (65,90) 77 50 40 (38,44) 22 18,0 10,4 6,3 20 4 0,5 1 DGC 13080 RS 80 (82,90) 94 60 50 (48,44) 27 20,0 12,4 7,0 25 4 1,2 1 DGC 13100 RS 100 (102,90) 114 70 50 (48,44) 32 46,0 14,4 8,5 32 5 1,6 2 DGC 13125 RS 125 (127,90) 139 80 63(61,44) 40 52,0 16,4 9,5 29 6 2,8 1 DGC 13160 RS 160 (162,90) 174 130 63(61,44) 40 88,0 16,4 9,5 29 7 4,5 3 DGC 13200 RS О 200 (202,90) 214 150 63(61,44) 60 130,0 25,7 14,0 35 8 7,1 4 DGC 13250 RS о 250 (252,90) 264 190 63(61,44) 60 160,0 25,7 14,0 35 10 11,2 4 Средний шаг. Тип DGCM Обозначение Склад Размеры (мм) Присоединительные размеры Количество зубьев Вес (кг) Рис. 0D 0d4 0di H 0d2 0d3 а 2 DGCM 13050 RS 50 (52,90) 64 40 40 (38,44) 22 18 10,4 6,3 20 4 0,3 1 DGCM 13063 RS 63 (65,90) 77 50 40 (38,44) 22 18 10,4 6,3 20 5 0,5 1 DGCM 13080 RS 80 (82,90) 94 60 50 (48,44) 27 20 12,4 7,0 25 6 1,1 1 DGCM 13100 RS 100 (102,90) 114 70 50 (48,44) 32 46 14,4 8,5 32 7 1,5 2 DGCM 13125 RS 125 (127,90) 139 80 63(61,44) 40 52 16,4 9,5 29 8 2,8 1 DGCM 13160 RS 160 (162,90) 174 130 63(61,44) 40 88 16,4 9,5 29 10 4,6 3 DGCM 13200 RS О 200 (202,90) 214 150 63(61,44) 60 130 25,7 14,0 35 12 7,0 4 DGCM 13250 RS о 250 (252,90) 264 190 63(61,44) 60 160 25,7 14,0 35 14 11,1 4 Мелкий шаг. Тип DGCF Обозначение Склад Размеры (мм) Присоединительные размеры Количество зубьев Вес (кг) Рис. 0D 0d 0di H 0d2 0d3 а b 2 DGCF 13050 RS 50 (52,90) 64 40 40 (38,44) 22 18 10,4 6,3 20 5 0,3 1 DGCF 13063 RS 63 (65,90) 77 50 40 (38,44) 22 18 10,4 6,3 20 6 0,5 1 DGCF 13080 RS 80 (82,90) 94 60 50 (48,44) 27 20 12,4 7,0 25 8 1,1 1 DGCF 13100 RS 100 (102,90) 114 70 50 (48,44) 32 46 14,4 8,5 32 10 1,4 2 DGCF 13125 RS 125 (127,90) 139 80 63(61,44) 40 52 16,4 9,5 29 12 2,7 1 DGCF 13160 RS 160 (162,90) 174 130 63(61,44) 40 88 16,4 9,5 29 14 4,4 3 DGCF 13200 RS О 200 (202,90) 214 150 63(61,44) 60 130 25,7 14,0 35 16 6,9 4 DGCF 13250 RS о 250 (252,90) 264 190 63(61,44) 60 160 25,7 14,0 35 18 11,0 4 ( ) Цифры в скобках отаосятся к пластинам ONMU, Пластины в ком плею- поставки не входят. Европейский склад о Поставка по запросу Обозначение корпуса фрезы DGC М 13 050 Тип М средний Размер Диаметр Направ- Метрический фрезы F мелкий пластины ление шаг резания
