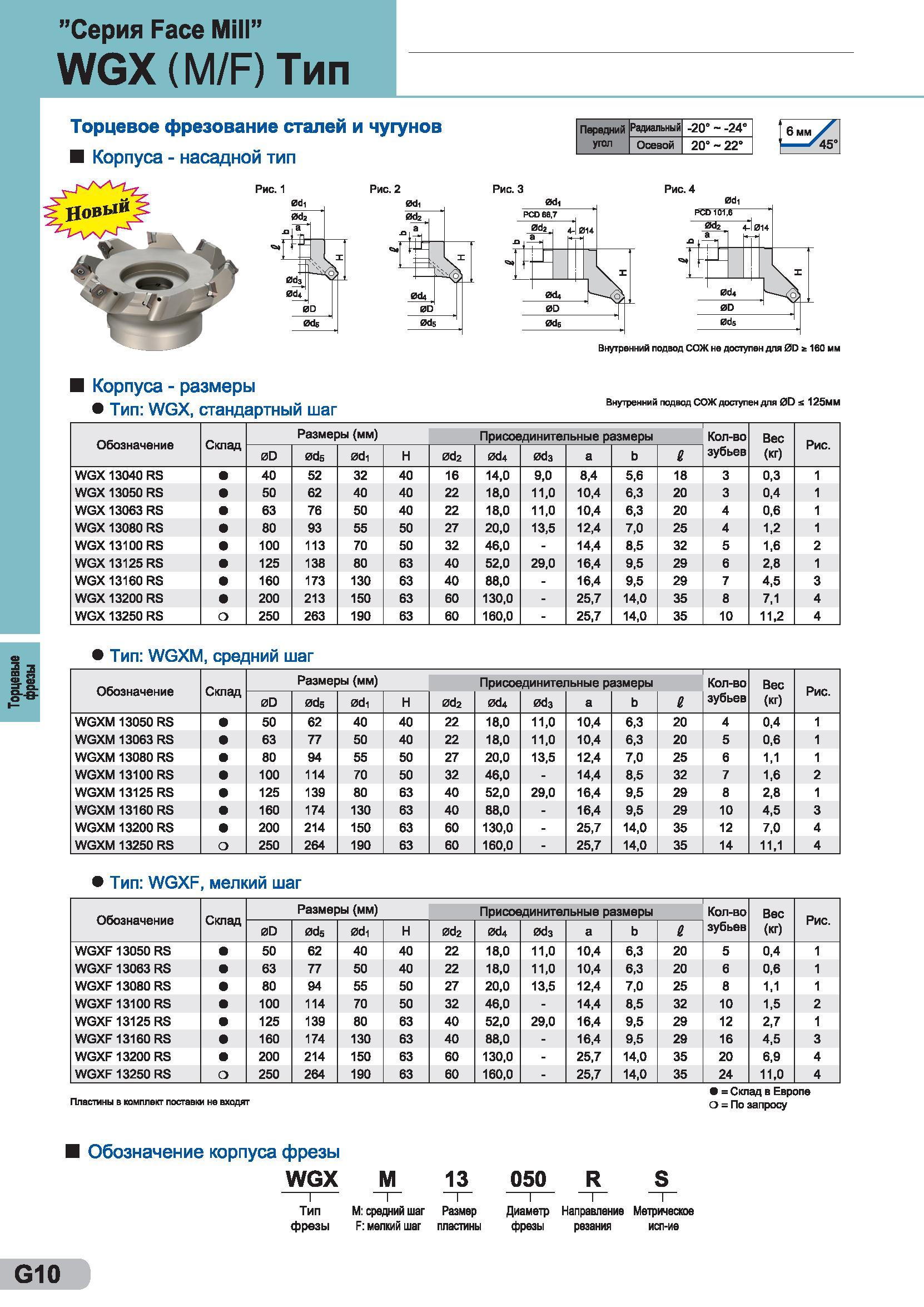

Торцевые фрезы ’’Серия Face Mill” WGX (M/F) Тип Передний угол Радиальный -20е -24е Осевой 0 1 N3 ГО Торцевое фрезование сталей и чугунов Корпуса - насадной тип Рис. 1 Рис. 2 Рис. 3 Рис. 4 0di Внутренний подвод СОЖ не доступен для 0D 1160 мм Корпуса - размеры Тип WGX, стандартный шаг Внутренний подвод СОЖ доступен для 0D 125мм Обозначение Склад Размеры (мм) Присоединительные размеры Количество Вес (кг) Рис. 0D 0d5 0di Н 0d2 0d4 0d3 а b 2 зубьев WGX 13040 RS 40 52 32 40 16 14,0 9,0 8,4 5,6 18 3 0,3 1 WGX 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 3 0,4 1 WGX 13063 RS 63 76 50 40 22 18,0 11,0 10,4 6,3 20 4 0,6 1 WGX 13080 RS 80 93 55 50 27 20,0 13,5 12,4 7,0 25 4 1,2 1 WGX 13100 RS 100 113 70 50 32 46,0 - 14,4 8,5 32 5 1,6 2 WGX13125 RS 125 138 80 63 40 52,0 29,0 16,4 9,5 29 6 2,8 1 WGX 13160 RS 160 173 130 63 40 88,0 - 16,4 9,5 29 7 4,5 3 WGX 13200 RS 200 213 150 63 60 130,0 - 25,7 14,0 35 8 7,1 4 WGX 13250 RS О 250 263 190 63 60 160,0 - 25,7 14,0 35 10 11,2 4 Тип WGXM, средний шаг Обозначение Склад Размеры (мм) Присоединительные размеры Количество Вес (кг) Рис. 0D 0d5 0di Н 0d2 0d4 0d3 а b 2 зубьев WGXM 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 4 0,4 1 WGXM 13063 RS 63 77 50 40 22 18,0 11,0 10,4 6,3 20 5 0,6 1 WGXM 13080 RS 80 94 55 50 27 20,0 13,5 12,4 7,0 25 6 1,1 1 WGXM 13100 RS 100 114 70 50 32 46,0 - 14,4 8,5 32 7 1,6 2 WGXM 13125 RS 125 139 80 63 40 52,0 29,0 16,4 9,5 29 8 2,8 1 WGXM 13160 RS 160 174 130 63 40 88,0 - 16,4 9,5 29 10 4,5 3 WGXM 13200 RS 200 214 150 63 60 130,0 - 25,7 14,0 35 12 7,0 4 WGXM 13250 RS О 250 264 190 63 60 160,0 - 25,7 14,0 35 14 11,1 4 Тип WGXF, мелкий шаг Обозначение Склад Размеры (мм) Присоединительные размеры Количество Вес (кг) Рис. 0D Ods 0di Н 0d2 0d4 0d3 а зубьев WGXF 13050 RS 50 62 40 40 22 18,0 11,0 10,4 6,3 20 5 0,4 1 WGXF 13063 RS 63 77 50 40 22 18,0 11,0 10,4 6,3 20 6 0,6 1 WGXF 13080 RS 80 94 55 50 27 20,0 13,5 12,4 7,0 25 8 1,1 1 WGXF 13100 RS 100 114 70 50 32 46,0 - 14,4 8,5 32 10 1,5 2 WGXF 13125 RS 125 139 80 63 40 52,0 29,0 16,4 9,5 29 12 2,7 1 WGXF 13160 RS 160 174 130 63 40 88,0 - 16,4 9,5 29 16 4,5 3 WGXF 13200 RS 200 214 150 63 60 130,0 - 25,7 14,0 35 20 6,9 4 WGXF 13250 RS О 250 264 190 63 60 160,0 - 25,7 14,0 35 24 11,0 4 = Склад в Европе Пластины в комплект поставки не входят О = По запросу Обозначение корпуса фрезы WGX М 13 i Тип М средний шаг Размер фрезы F мелкий шаг пластины 050 R S i Диаметр Направление Метрическое фрезы резания исп-ие G10
