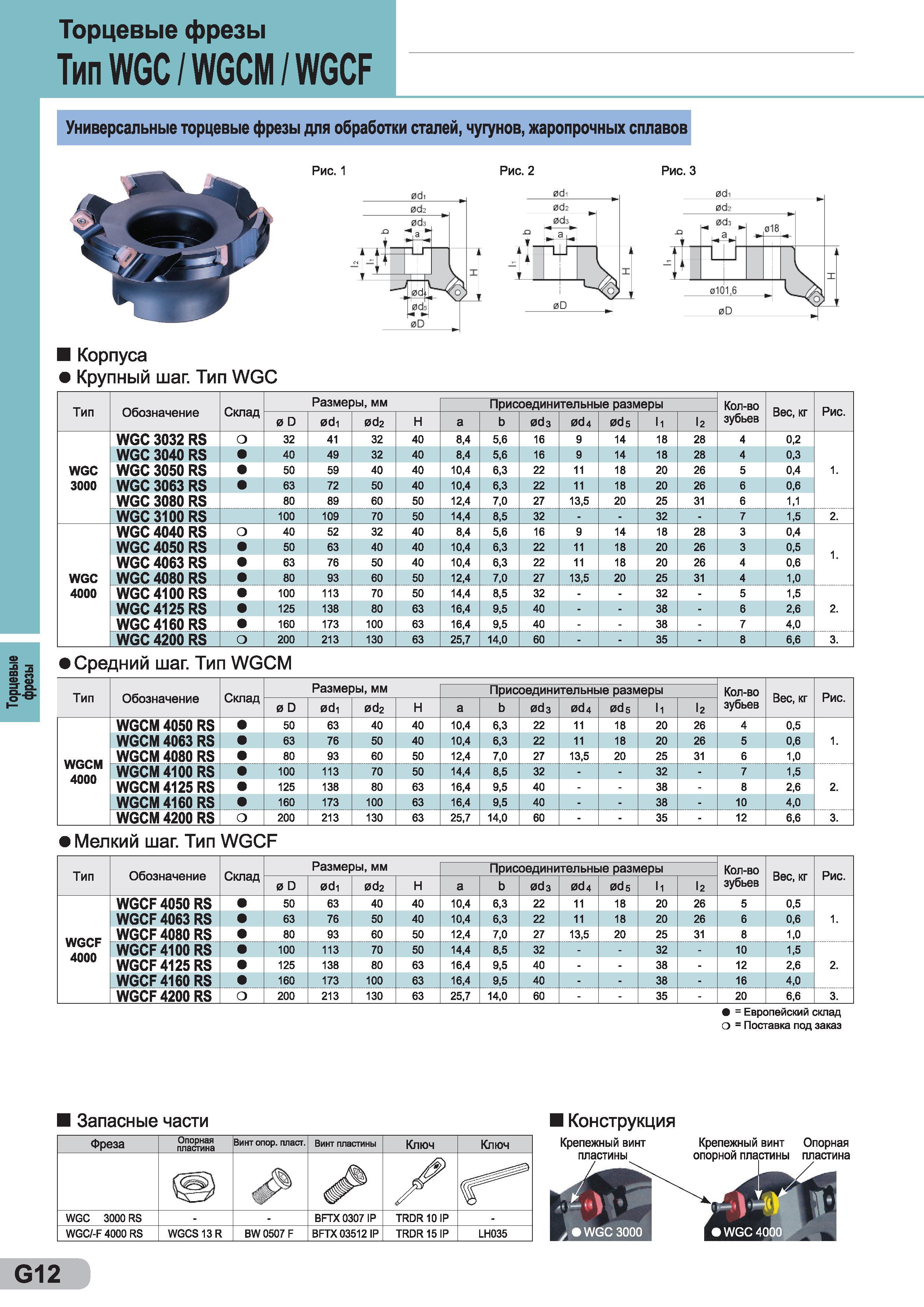

Торцевые фрезы Торцевые фрезы Тип WGC / WGCM / WGCF Универсальные торцевые фрезы для обработки сталей, чугунов, жаропрочных сплавов Корпуса Крупный шаг. Тип WGC Рис. 1 Рис. 2 Рис. 3 Тип Обозначение Склад Размеры, мм Количество зубьев Вес, КГ Рис. Присоединительные размеры 0 D 0di 0d2 Н а 0d3 0d4 0ds h 12 WGC 3032 RS О 32 41 32 40 8,4 5,6 16 9 14 18 28 4 0,2 WGC 3040 RS 40 49 32 40 8,4 5,6 16 9 14 18 28 4 0,3 WGC WGC 3050 RS 50 59 40 40 10,4 6,3 22 11 18 20 26 5 0,4 1. 3000 WGC 3063 RS 63 72 50 40 10,4 6,3 22 11 18 20 26 6 0,6 WGC 3080 RS 80 89 60 50 12,4 7,0 27 13,5 20 25 31 6 1,1 WGC 3100RS 100 109 70 50 14,4 8,5 32 - - 32 - 7 1,5 2. WGC 4040 RS О 40 52 32 40 8,4 5,6 16 9 14 18 28 3 0,4 WGC 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 3 0,5 1. WGC 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 4 0,6 WGC WGC 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 4 1,0 4000 WGC 4100RS 100 113 70 50 14,4 8,5 32 - - 32 - 5 1,5 WGC 4125 RS 125 138 80 63 16,4 9,5 40 38 6 2,6 2. WGC 4160RS 160 173 100 63 16,4 9,5 40 - - 38 - 7 4,0 WGC 4200 RS о 200 213 130 63 25,7 14,0 60 - - 35 - 8 6,6 3. Средний шаг. Тип WGCM Тип Обозначение Склад Размеры, мм Присоединительные размеры Количество зубьев Вес, кг Рис. 0 D 0di 0d2 Н а 0d3 0d4 0ds 11 l2 WGCM 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 4 0,5 WGCM 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 5 0,6 1. WGCM WGCM 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 6 1,0 WGCM 4100 RS 100 113 70 50 14,4 8,5 32 - - 32 - 7 1,5 4000 WGCM 4125 RS 125 138 80 63 16,4 9,5 40 - - 38 - 8 2,6 2. WGCM 4160 RS 160 173 100 63 16,4 9,5 40 - - 38 - 10 4,0 WGCM 4200 RS О 200 213 130 63 25,7 14,0 60 - - 35 - 12 6,6 3. Мелкий шаг. Тип WGCF Тип Обозначение Склад Размеры, мм Присоединительные размеры Количество зубьев Вес, кг Рис. 0 D 0di 0d2 Н а 0d3 0d4 0d5 11 I2 WGCF 4050 RS 50 63 40 40 10,4 6,3 22 11 18 20 26 5 0,5 WGCF 4063 RS 63 76 50 40 10,4 6,3 22 11 18 20 26 6 0,6 1. WGCF 4000 WGCF 4080 RS 80 93 60 50 12,4 7,0 27 13,5 20 25 31 8 1,0 WGCF4100RS 100 113 70 50 14,4 8,5 32 - - 32 - 10 1,5 WGCF4125RS 125 138 80 63 16,4 9,5 40 - - 38 - 12 2,6 2. WGCF4160RS 160 173 100 63 16,4 9,5 40 - - 38 - 16 4,0 WGCF 4200 RS О 200 213 130 63 25,7 14,0 60 - - 35 - 20 6,6 3. = Европейский склад о - Поставка под заказ Запасные части Фреза Опорная пластина Винт опор, пласт. Винт пластины Ключ Ключ / WGC 3000 RS - - BFTX 0307 IP TRDR 10 IP - WGC/-F 4000 RS WGCS13R BW 0507 F BFTX 03512 IP TRDR 15 IP LH035 Конструкция Крепежный винт Крепежный винт Опорная G12
