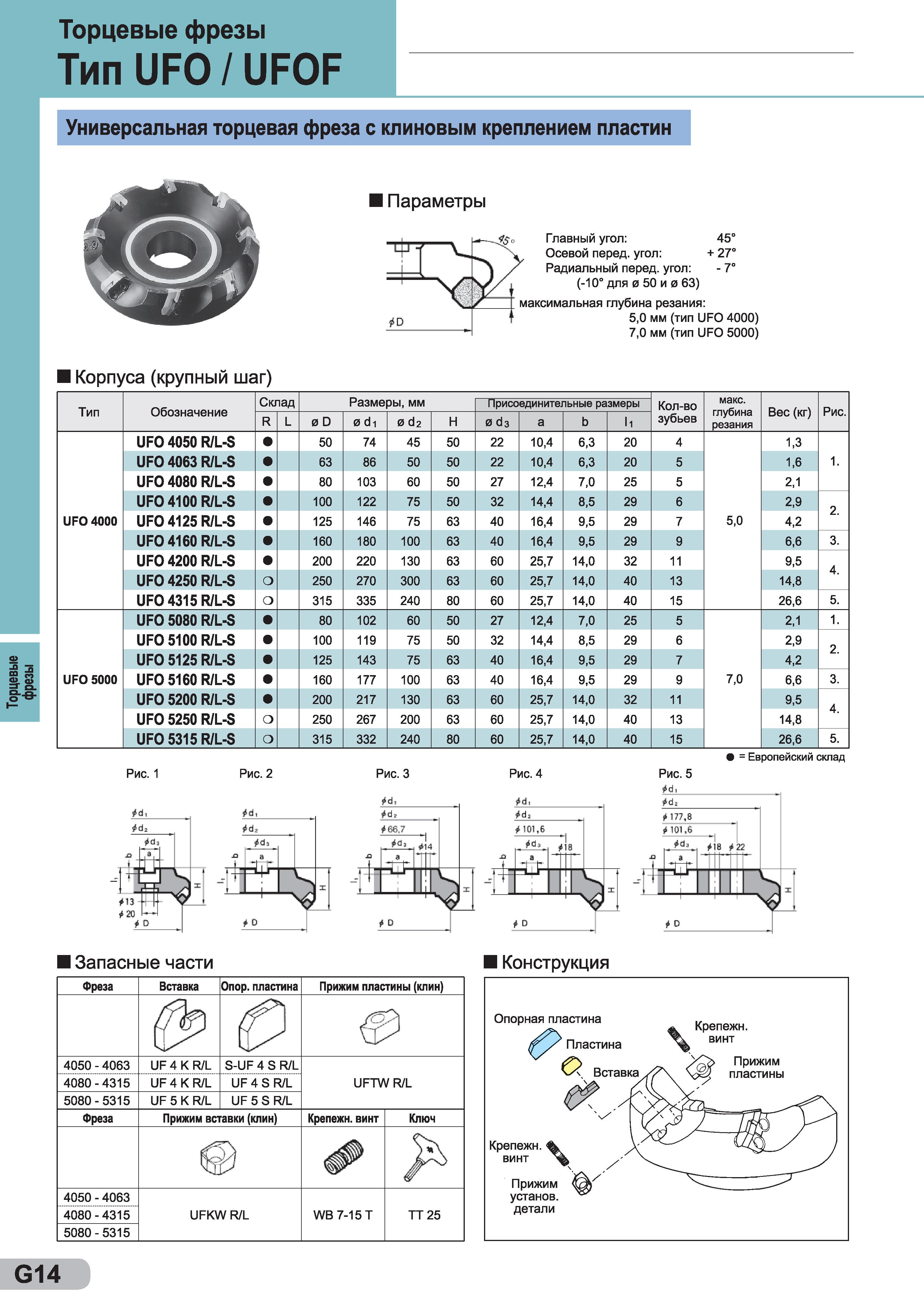

Торцевые фрезы Торцевые фрезы Тип UFO / UFOF Универсальная торцевая фреза с клиновым креплением пластин Параметры - -Щ' щ/ S D Главный угол 45° Осевой перед, угол + 27° Радиальный перед, угол - 7° (-10° для 0 50 и 0 63) максимальная глубина резания 5.0 мм (тип UFO 4000) 7.0 мм (тип UFO 5000) Корпуса (крупный шаг) Тип Обозначение Склад Размеры, мм Количество зубьев макс. глубина резания Вес (кг) Рис. Присоединительные размеры R L 0 D 0 d 1 0 d2 Н 0 d3 а b h UFO 4050 R/L-S 50 74 45 50 22 10,4 6,3 20 4 1,3 UFO 4063 R/L-S 63 86 50 50 22 10,4 6,3 20 5 1,6 1. UFO 4080 R/L-S 80 103 60 50 27 12,4 7,0 25 5 2,1 UFO 4100 R/L-S 100 122 75 50 32 14,4 8,5 29 6 2,9 2. UFO 4000 UFO 4125 R/L-S 125 146 75 63 40 16,4 9,5 29 7 5,0 4,2 UFO 4160 R/L-S 160 180 100 63 40 16,4 9,5 29 9 6,6 3. UFO 4200 R/L-S 200 220 130 63 60 25,7 14,0 32 11 9,5 UFO 4250 R/L-S О 250 270 300 63 60 25,7 14,0 40 13 14,8 4. UFO 4315 R/L-S О 315 335 240 80 60 25,7 14,0 40 15 26,6 5. UFO 5080 R/L-S 80 102 60 50 27 12,4 7,0 25 5 2,1 1. UFO 5100 R/L-S 100 119 75 50 32 14,4 8,5 29 6 2,9 9 UFO 5125 R/L-S 125 143 75 63 40 16,4 9,5 29 7 4,2 Z. UFO 5000 UFO 5160 R/L-S 160 177 100 63 40 16,4 9,5 29 9 7,0 6,6 3. UFO 5200 R/L-S 200 217 130 63 60 25,7 14,0 32 11 9,5 А UFO 5250 R/L-S о 250 267 200 63 60 25,7 14,0 40 13 14,8 Ч. UFO 5315 R/L-S о 315 332 240 80 60 25,7 14,0 40 15 26,6 5. Рис. 1 Рис. 2 di Рис. 3 d, t Рис. 4 4i = Европейский склад Рис. 5 d, Запасные части Конструкция Фреза Вставка Опор, пластина Прижим пластины (клин) & О 4050 - 4063 UF 4 К R/L S-UF 4 S R/L 4080-4315 UF 4 К R/L UF 4 S R/L UFTW R/L 5080-5315 UF 5 К R/L UF 5 S R/L Фреза Прижим вставки (клин) Крепежн. винт Ключ 4050 - 4063 4080-4315 UFKW R/L WB 7-15 Т ТТ 25 5080-5315 G14
