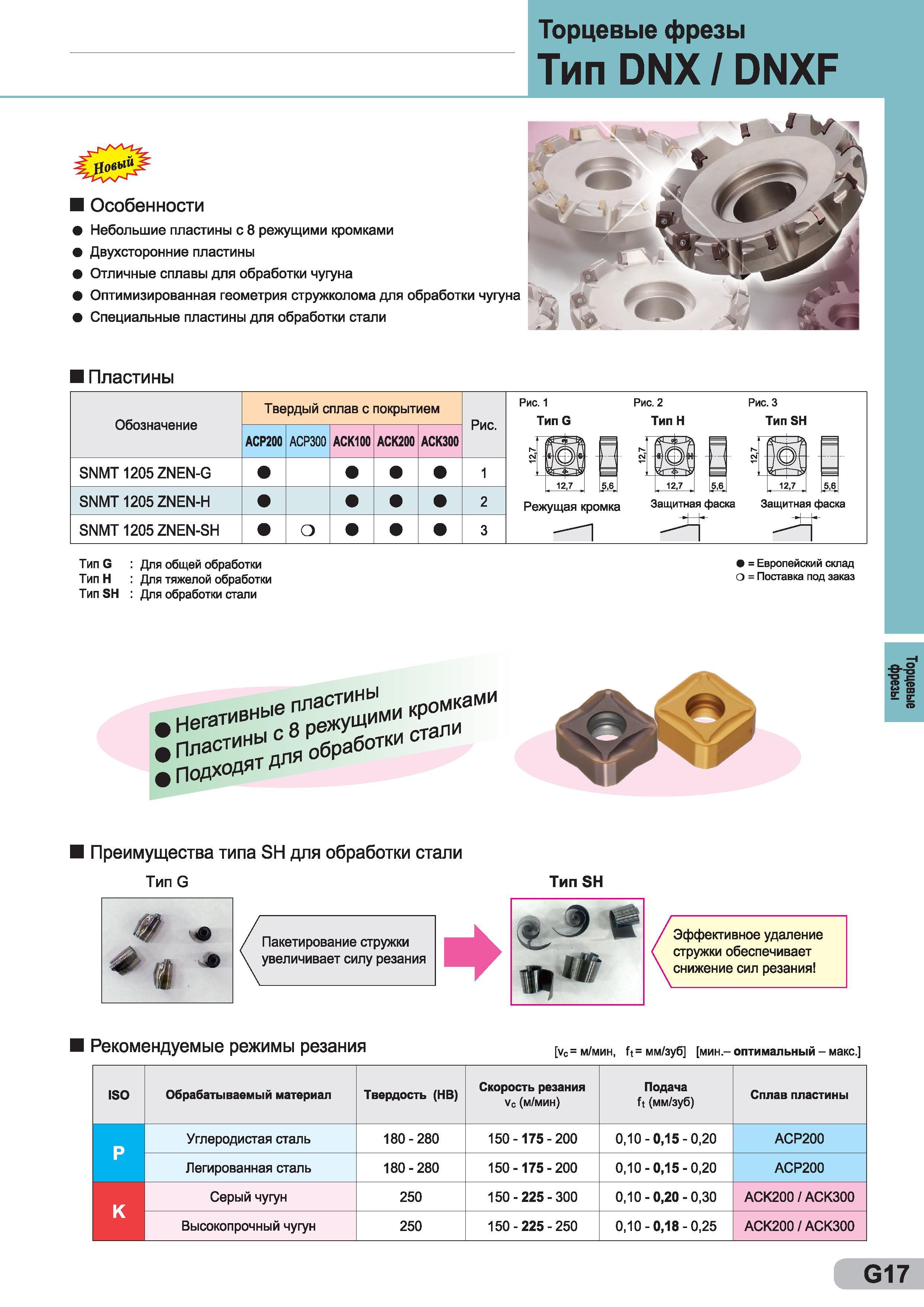

Торцевые фрезы Тип DNX / DNXF Особенности Небольшие пластины с 8 режущими кромками Двухсторонние пластины Отличные сплавы для обработки чугуна Оптимизированная геометрия стружколома для обработки чугуна Специальные пластины для обработки стали Пластины Обозначение Твердый сплав с покрытием Рис. АСР200 АСР300 АСК100 АСК200 АСК300 SNMT1205 ZNEN-G 1 SNMT1205 ZNEN-H 2 SNMT1205 ZNEN-SH О 3 Рис. 3 Тип SH 12,7 J 5,6 Режущая кромка 12,7 6j Защитная фаска 12,7 5Д Защитная фаска Тип G Для общей обработки ТипН Для тяжелой обработки Тип SH Для обработки стали = Европейский склад О = Поставка под заказ Преимущества типа SH для обработки стали Тип G Тип SH / Пакетирование стружки \ увеличивает силу резания / Эффективное удаление ( стружки обеспечивает \ снижение сил резания Рекомендуемые режимы резания vc = м/мин, ft = мм/зуб мин.- оптимальный - макс. ISO Обрабатываемый материал Твердость (НВ) Скорость резания vc (м/мин) Подача ft (мм/зуб) Сплав пластины Углеродистая сталь 180-280 150-175-200 0,10-0,15-0,20 ACP200 Легированная сталь 180-280 150-175-200 0,10-0,15-0,20 ACP200 Серый чугун 250 150-225-300 0,10-0,20-0,30 ACK200 / ACK300 11 Высокопрочный чугун 250 150-225-250 0,10-0,18-0,25 ACK200 / ACK300 G17 Торцевые фрезы
