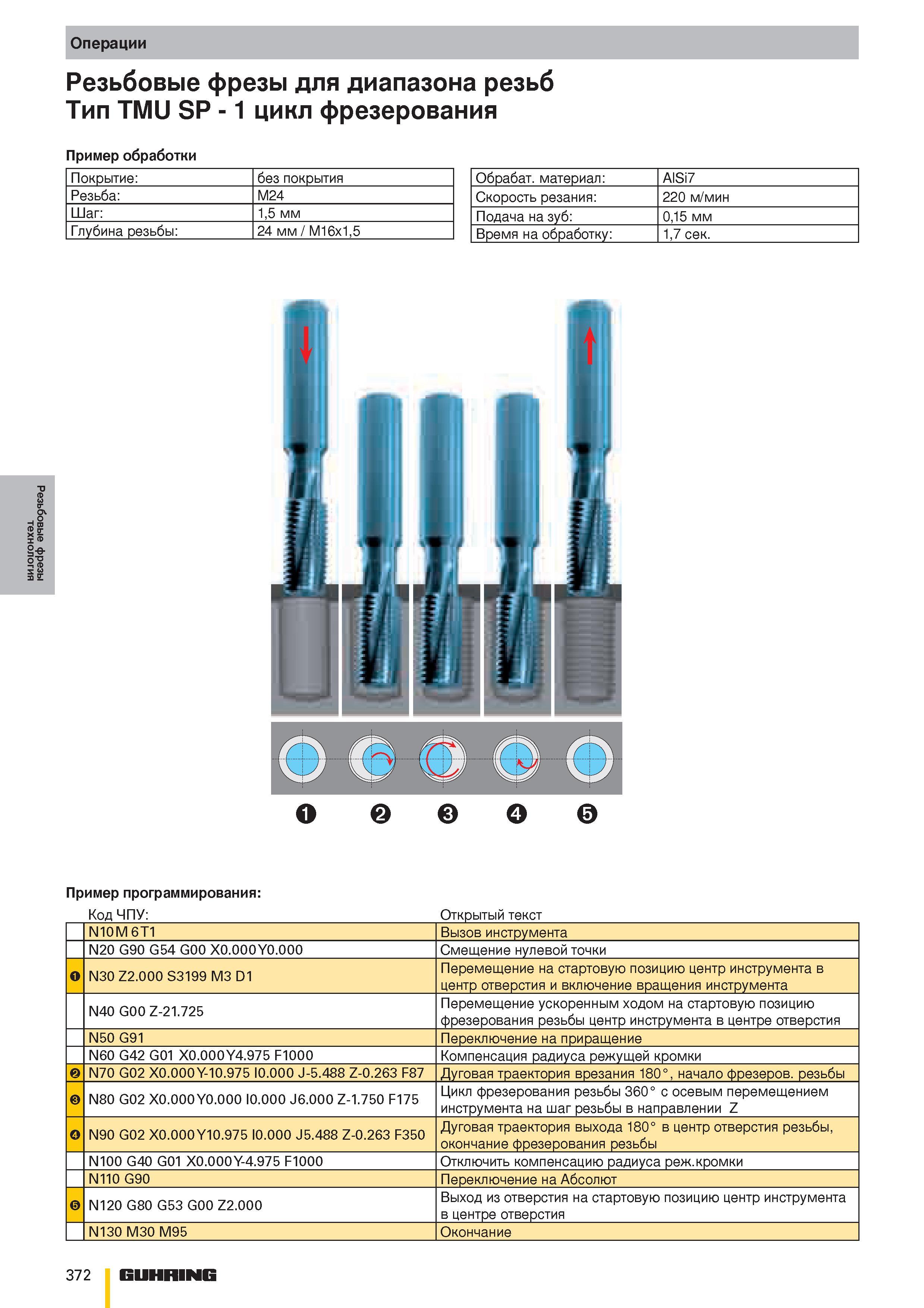

Резьбовые фрезы технология Операции Резьбовые фрезы для диапазона резьб 1ип TMU SP - 1 цикл фрезерования Пример обработки Покрытие: без покрытия Резьба: M24 Шаг: 1,5 мм Глубина резьбы: 24 мм / M16x1,5 Обрабат. материал: AlSi7 Скорость резания: 220 м/мин Подача на зуб: 0,15 мм Время на обработку: 1,7 сек. 0 О Пример программирования: Код ЧПУ: Открытый текст N10 M6 T1 Вызов инструмента N20 G90 G54 G00 X0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S3199 M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 Z-21.725 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N50 G91 Переключение на приращение N60 G42 G01 X0.000 Y4.975 F1000 Компенсация радиуса режущей кромки О N70 G02 X0.000 Y-10.975 I0.000 J-5.488 Z-0.263 F87 Дуговая траектория врезания 180°, начало фрезеров. резьбы 0 N80 G02 X0.000 Y0.000 I0.000 J6.000 Z-1.750 F175 Цикл фрезерования резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z О N90 G02 X0.000 Y10.975 I0.000 J5.488 Z-0.263 F350 Дуговая траектория выхода 180° в центр отверстия резьбы, окончание фрезерования резьбы N100 G40 G01 X0.000 Y-4.975 F1000 Отключить компенсацию радиуса реж.кромки N110 G90 Переключение на Абсолют N120 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N130 M30 M95 Окончание 372 GUHRING
