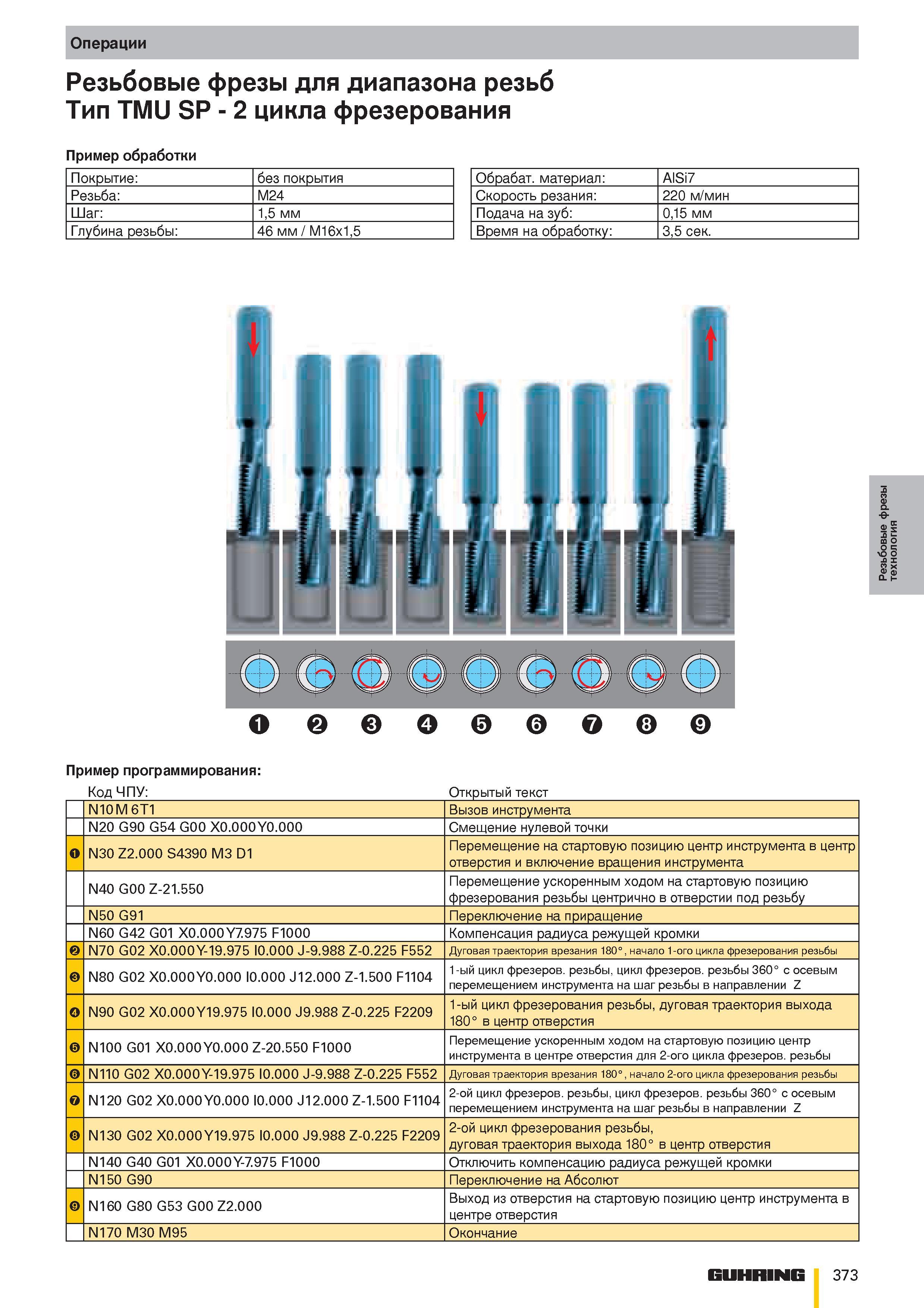

373 Каталог GUHRING 2010 Резьбовой инструмент Метчики Плашки Фрезы Оснастка Стр.373

Каталог GUHRING 2010 Металлорежущий резьбовой инструмент Стр. 373 0373 Lab2u

Операции Резьбовые фрезы для диапазона резьб п TMU SP - 2 цикла фрезерования Пример обработки Покрытие: без покрытия Резьба: M24 Шаг: 1,5 мм Глубина резьбы: 46 мм / M16x1,5 Обрабат. материал: AlSi7 Скорость резания: 220 м/мин Подача на зуб: 0,15 мм Время на обработку: 3,5 сек. О 00О 0 0 Пример программирования: Код ЧПУ: Открытый текст N10 M6 T1 Вызов инструмента N20 G90 G54 G00 X0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S4390 M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 Z-21.550 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центрично в отверстии под резьбу N50 G91 Переключение на приращение N60 G42 G01 X0.000 Y7.975 F1000 Компенсация радиуса режущей кромки О N70 G02 X0.000 Y-19.975 I0.000 J-9.988 Z-0.225 F552 Дуговая траектория врезания 180°, начало 1-ого цикла фрезерования резьбы 0 N80 G02 X0.000 Y0.000 I0.000 J12.000 Z-1.500 F1104 1-ый цикл фрезеров. резьбы, цикл фрезеров. резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z О N90 G02 X0.000 Y19.975 I0.000 J9.988 Z-0.225 F2209 1-ый цикл фрезерования резьбы, дуговая траектория выхода 180° в центр отверстия N100 G01 X0.000 Y0.000 Z-20.550 F1000 Перемещение ускоренным ходом на стартовую позицию центр инструмента в центре отверстия для 2-ого цикла фрезеров. резьбы N110 G02 X0.000 Y-19.975 I0.000 J-9.988 Z-0.225 F552 Дуговая траектория врезания 180°, начало 2-ого цикла фрезерования резьбы о N120 G02 X0.000 Y0.000 I0.000 J12.000 Z-1.500 F1104 2-ой цикл фрезеров. резьбы, цикл фрезеров. резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z N130 G02 X0.000 Y19.975 I0.000 J9.988 Z-0.225 F2209 2-ой цикл фрезерования резьбы, дуговая траектория выхода 180° в центр отверстия N140 G40 G01 X0.000 Y-7.975 F1000 Отключить компенсацию радиуса режущей кромки N150 G90 Переключение на Абсолют N160 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N170 M30 M95 Окончание GUHRING 373 Резьбовые фрезы технология
