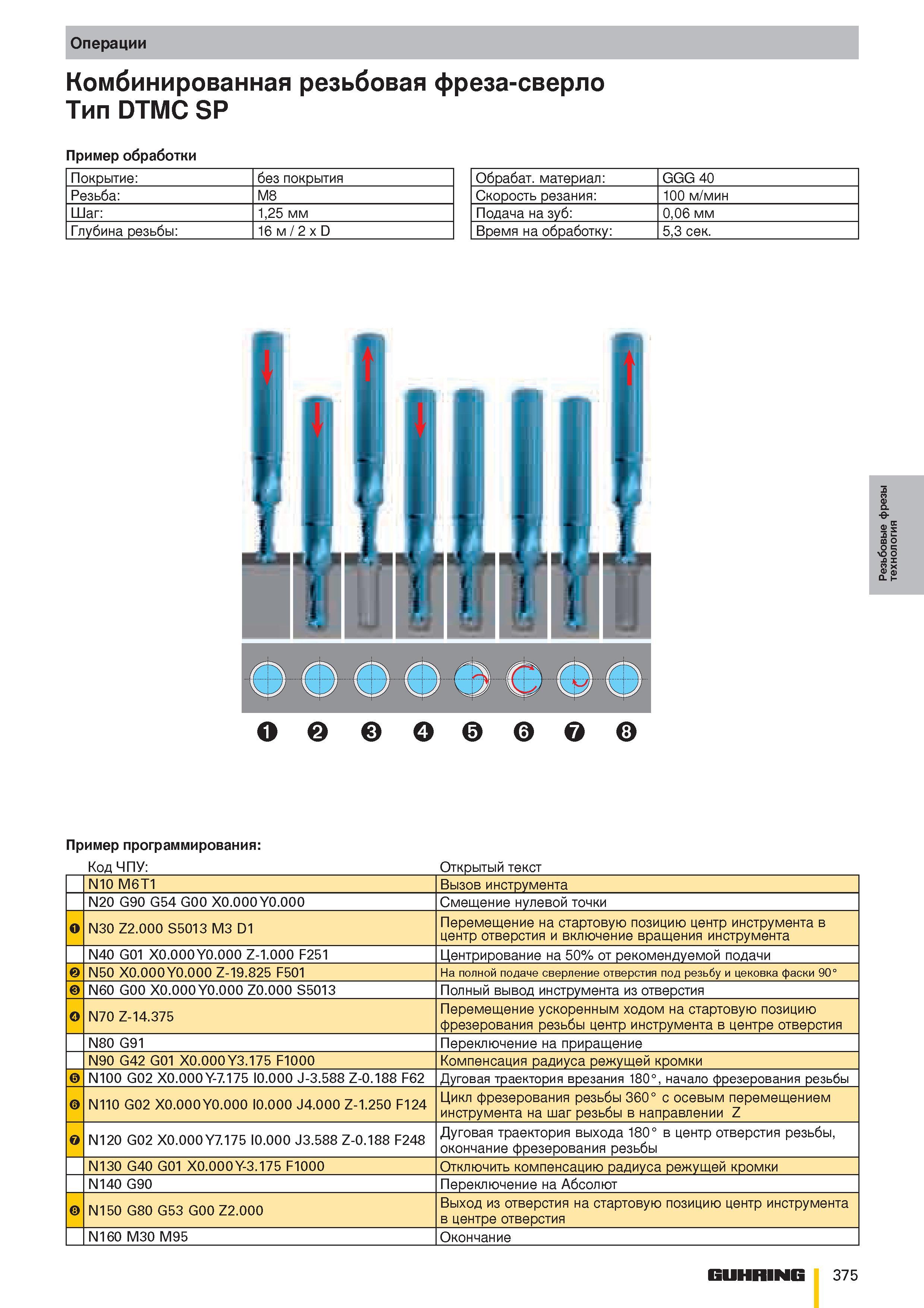

Операции Комбинированная резьбовая фреза-сверло п DTMC SP Пример обработки Покрытие: без покрытия Резьба: M8 Шаг: 1,25 мм Глубина резьбы: 16 м / 2 x D Обрабат. материал: GGG 40 Скорость резания: 100 м/мин Подача на зуб: 0,06 мм Время на обработку: 5,3 сек. О 0О 0О Пример программирования: Код ЧПУ: _Открытый текст N10 M6 T1 Вызов инструмента N20 G90 G54 G00 X0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S5013 M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G01 X0.000 Y0.000 Z-1.000 F251 Центрирование на 50% от рекомендуемой подачи О N50 X0.000 Y0.000 Z-19.825 F501 На полной подаче сверление отверстия под резьбу и цековка фаски 90° 0 N60 G00 X0.000 Y0.000 Z0.000 S5013 Полный вывод инструмента из отверстия О N70 Z-14.375 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N80 G91 Переключение на приращение N90 G42 G01 X0.000 Y3.175 F1000 Компенсация радиуса режущей кромки N100 G02 X0.000 Y-7.175 I0.000 J-3.588 Z-0.188 F62 Дуговая траектория врезания 180°, начало фрезерования резьбы N110 G02 X0.000 Y0.000 I0.000 J4.000 Z-1.250 F124 Цикл фрезерования резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z о N120 G02 X0.000 Y7.175 I0.000 J3.588 Z-0.188 F248 Дуговая траектория выхода 180° в центр отверстия резьбы, окончание фрезерования резьбы N130 G40 G01 X0.000 Y-3.175 F1000 Отключить компенсацию радиуса режущей кромки N140 G90 Переключение на Абсолют N150 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N160 M30 M95 Окончание GUHRING 375 Резьбовые фрезы технология
