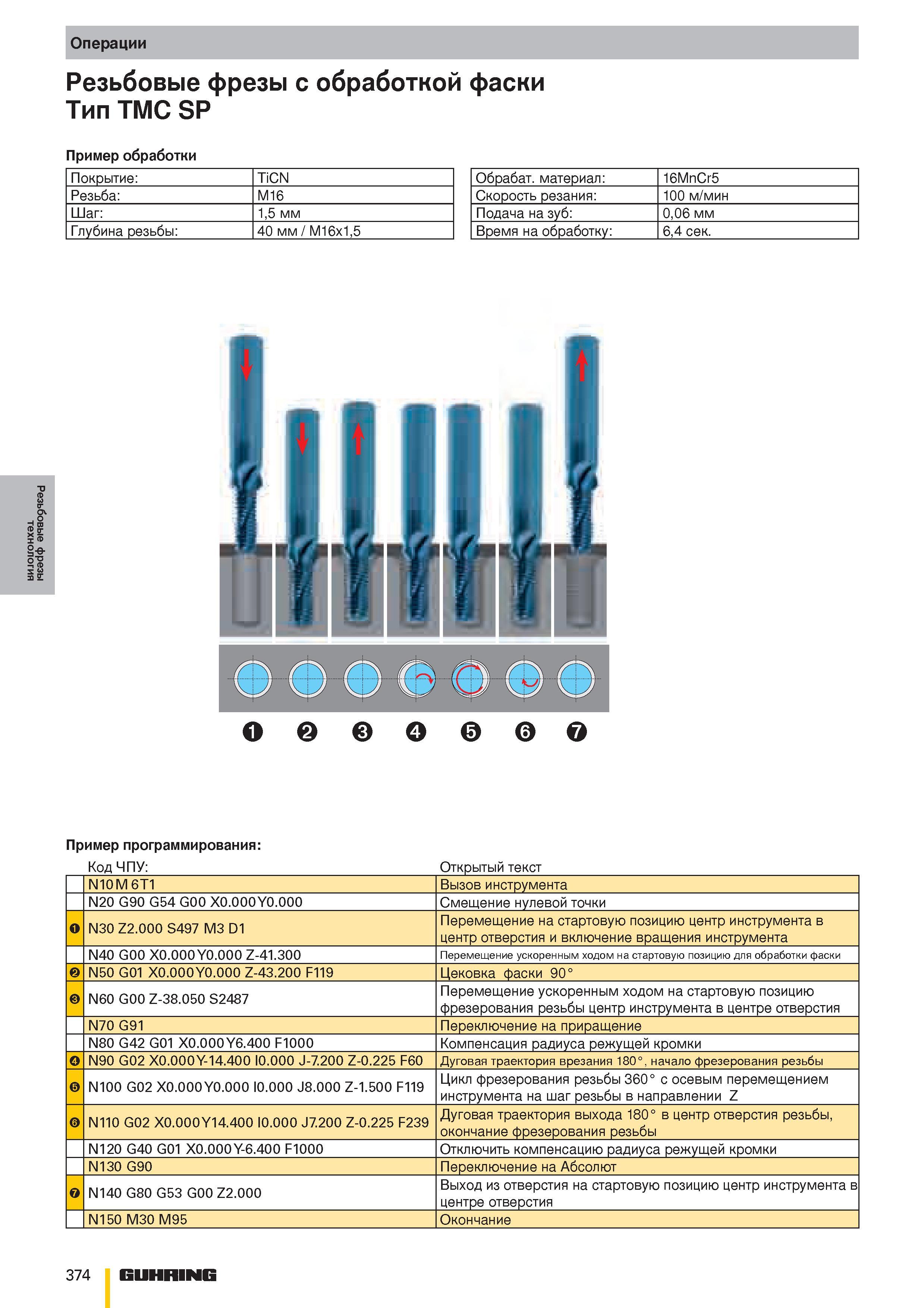

Резьбовые фрезы технология Операции Резьбовые фрезы с обработкой фаски п TMC SP Пример обработки Покрытие: TiCN Резьба: М16 Шаг: 1,5 мм Глубина резьбы: 40 мм / M16x1,5 Обрабат. материал: 16MnCr5 Скорость резания: 100 м/мин Подача на зуб: 0,06 мм Время на обработку: 6,4 сек. 0 Пример программирования: Код ЧПУ: _Открытый текст N10 M6 T1 Вызов инструмента N20 G90 G54 G00 X0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S497 M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 X0.000 Y0.000 Z-41.300 Перемещение ускоренным ходом на стартовую позицию для обработки фаски О N50 G01 X0.000 Y0.000 Z-43.200 F119 Цековка фаски 90° 0 N60 G00 Z-38.050 S2487 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N70 G91 Переключение на приращение N80 G42 G01 X0.000 Y6.400 F1000 Компенсация радиуса режущей кромки О N90 G02 X0.000 Y-14.400 I0.000 J-7.200 Z-0.225 F60 Дуговая траектория врезания 180°, начало фрезерования резьбы N100 G02 X0.000 Y0.000 I0.000 J8.000 Z-1.500 F119 Цикл фрезерования резьбы 360° с осевым перемещением инструмента на шаг резьбы в направлении Z N110 G02 X0.000 Y14.400 I0.000 J7.200 Z-0.225 F239 Дуговая траектория выхода 180° в центр отверстия резьбы, окончание фрезерования резьбы N120 G40 G01 X0.000 Y-6.400 F1000 Отключить компенсацию радиуса режущей кромки N130 G90 Переключение на Абсолют О N140 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N150 M30 M95 Окончание 374 GUHRING
