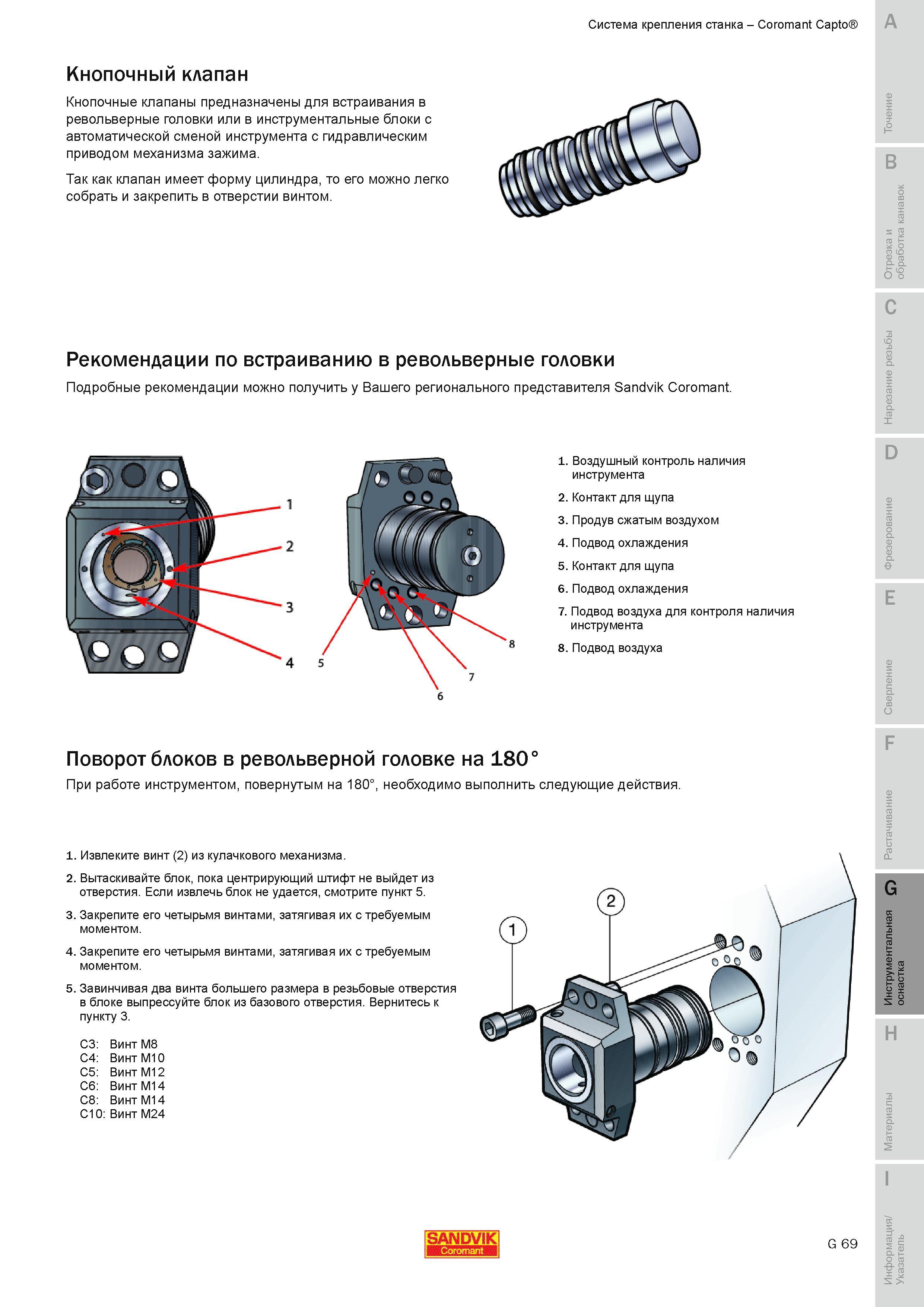

Кнопочные клапаны предназначены для встраивания в револьверные головки или в инструментальные блоки с автоматической сменой инструмента с гидравлическим приводом механизма зажима. Так как клапан имеет форму цилиндра то его можно легко собрать и закрепить в отверстии винтом. Рекомендации по встраиванию в револьверные головки Подробные рекомендации можно получить у Вашего регионального представителя Sandvik Coromant. 1. Воздушный контроль наличия инструмента 2. Контакт для щупа 3. Продув сжатым воздухом 4. Подвод охлаждения 5. Контакт для щупа 6. Подвод охлаждения 7. Подвод воздуха для контроля наличия инструмента 8. Подвод воздуха Поворот блоков в револьверной головке на 180 При работе инструментом повернутым на 180 необходимо выполнить следующие действия. 1. Извлеките винт (2) из кулачкового механизма. 2. Вытаскивайте блок пока центрирующий штифт не выйдет из отверстия. Если извлечь блок не удается смотрите пункт 5. 3. Закрепите его четырьмя винтами затягивая их с требуемым моментом. 4. Закрепите его четырьмя винтами затягивая их с требуемым моментом. 5. Завинчивая два винта большего размера в резьбовые отверстия в блоке выпрессуйте блок из базового отверстия. Вернитесь к пункту 3. C3 Винт M8 C4 Винт M10 C5 Винт M12 C6 Винт M14 C8 Винт M14 C10 Винт M24 G 69 Система крепления станка Coromant Capto A Кнопочный клапан
