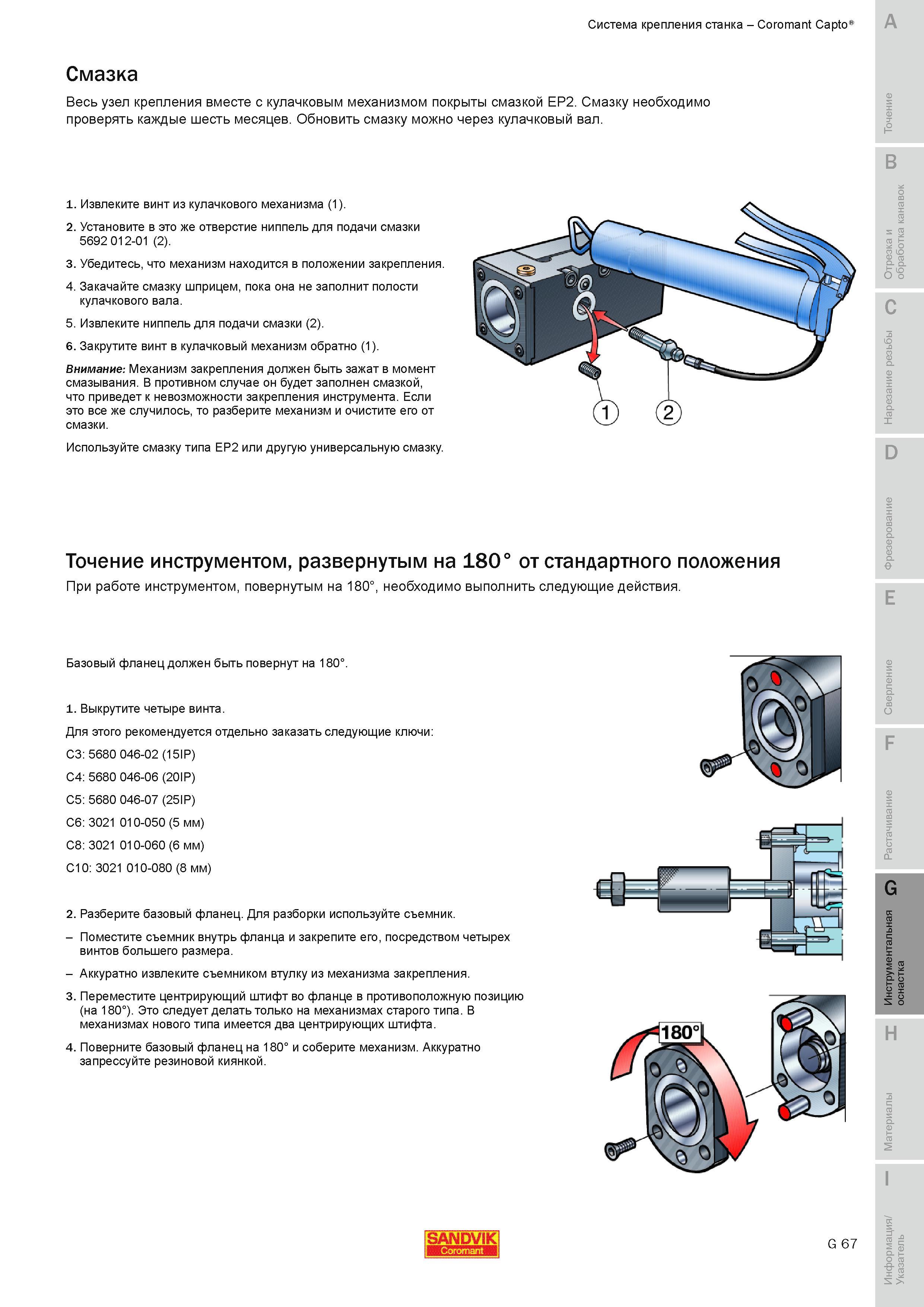

Система крепления станка Sandvik Coromant Capto Смазка Весь узел крепления вместе с кулачковым механизмом покрыты смазкой EP2 Смазку необходимо проверять каждые шесть месяцев. Обновить смазку можно через кулачковый вал. 1. Извлеките винт из кулачкового механизма (1). 2. Установите в это же отверстие ниппель для подачи смазки 5692 012-01 (2). 3. Убедитесь что механизм находится в положении закрепления. 4. Закачайте смазку шприцем пока она не заполнит полости кулачкового вала. 5. Извлеките ниппель для подачи смазки (2). 6. Закрутите винт в кулачковый механизм обратно (1). Внимание Механизм закрепления должен быть зажат в момент смазывания. В противном случае он будет заполнен смазкой что приведет к невозможности закрепления инструмента. Если это все же случилось то разберите механизм и очистите его от смазки. Используйте смазку типа EP2 или другую универсальную смазку. Точение инструментом развернутым на 180 от стандартного положения При работе инструментом повернутым на 180 необходимо выполнить следующие действия. Базовый фланец должен быть повернут на 180. 1. Выкрутите четыре винта. Для этого рекомендуется отдельно заказать следующие ключи C3 5680 046-02 (15IP) C4 5680 046-06 (20IP) C5 5680 046-07 (25IP) C6 3021 010-050 (5 мм) C8 3021 010-060 (6 мм) C10 3021 010-080 (8 мм) 2. Разберите базовый фланец. Для разборки используйте съемник. - Поместите съемник внутрь фланца и закрепите его посредством четырех винтов большего размера. - Аккуратно извлеките съемником втулку из механизма закрепления. 3. Переместите центрирующий штифт во фланце в противоположную позицию (на 180). Это следует делать только на механизмах старого типа. В механизмах нового типа имеется два центрирующих штифта. 4. Поверните базовый фланец на 180 и соберите механизм. Аккуратно запрессуйте резиновой киянкой. G 67 SANDVIK
