Система крепления станка Sandvik Coromant Capto Перемещение центральной тяги Примечание информация относится только к базовым держателям в которых

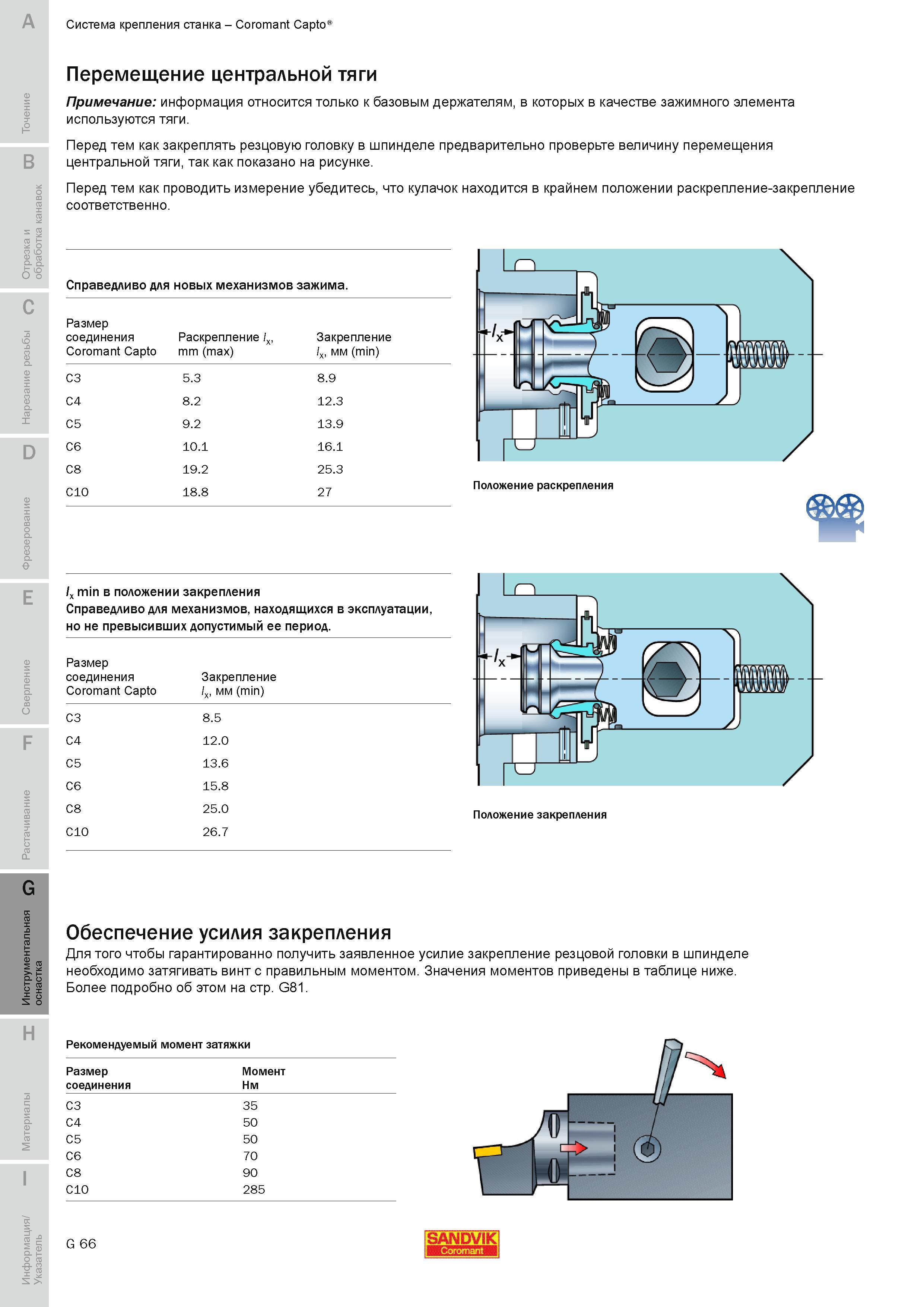

Система крепления станка Sandvik Coromant Capto Перемещение центральной тяги Примечание информация относится только к базовым держателям в которых в качестве зажимного элемента используются тяги. Перед тем как закреплять резцовую головку в шпинделе предварительно проверьте величину перемещения центральной тяги так как показано на рисунке. Перед тем как проводить измерение убедитесь что кулачок находится в крайнем положении раскрепление-закрепление соответственно. Справедливо для новых механизмов зажима. Размер соединения Coromant Capto Раскрепление lx mm (max) Закрепление x мм (min) C3 5.3 8.9 C4 8.2 12.3 C5 9.2 13.9 C6 10.1 16.1 C8 19.2 25.3 C10 18.8 27 Положение раскрепления lx min в положении закрепления Справедливо для механизмов находящихся в эксплуатации но не превысивших допустимый ее период. Размер соединения Coromant Capto Закрепление х мм (min) C3 8.5 C4 12.0 C5 13.6 C6 15.8 C8 25.0 C10 26.7 Положение закрепления Обеспечение усилия закрепления Для того чтобы гарантированно получить заявленное усилие закрепление резцовой головки в шпинделе необходимо затягивать винт с правильным моментом. Значения моментов приведены в таблице ниже. Более подробно об этом на стр. G81. Рекомендуемый момент затяжки Размер соединения Момент Нм C3 35 C4 50 C5 50 C6 70 C8 90 C10 285 G 66 SANDVIK
