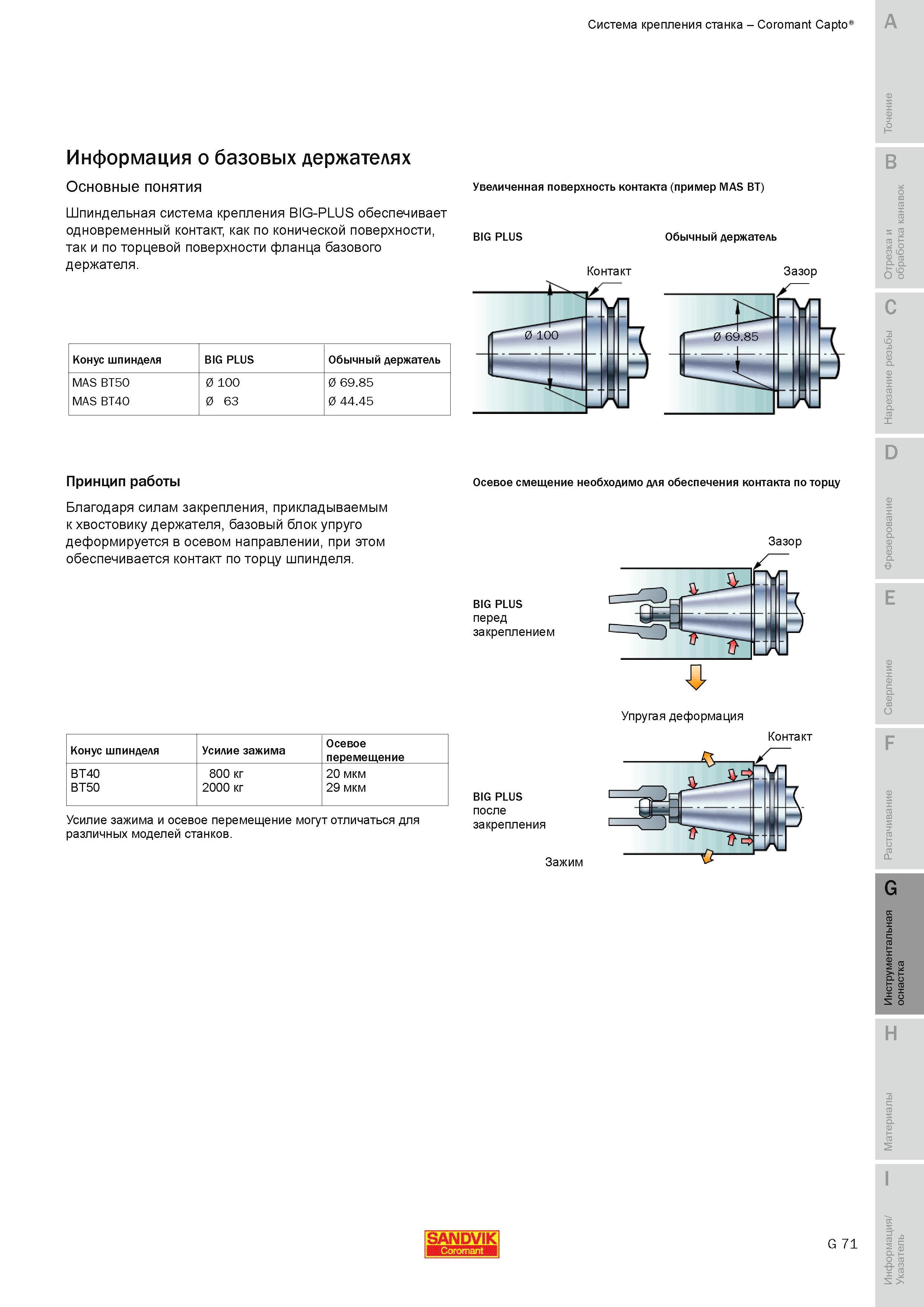

680 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G71 |
|||||
Система крепления станка Sandvik Coromant Capto Информация о базовых держателях Основные понятия Шпиндельная система крепления BIG-PLUS обеспечиваеСистема крепления станка Sandvik Coromant Capto Информация о базовых держателях Основные понятия Шпиндельная система крепления BIG-PLUS обеспечивает одновременный контакт как по конической поверхности так и по торцевой поверхности фланца базового держателя. Увеличенная поверхность контакта (пример MAS BT) BIG PLUS Контакт Конус шпинделя BIG PLUS Обычный держатель MAS BT50 0 100 0 69.85 MAS BT40 0 63 0 44.45 Обычный держатель Зазор Принцип работы Благодаря силам закрепления прикладываемым к хвостовику держателя базовый блок упруго деформируется в осевом направлении при этом обеспечивается контакт по торцу шпинделя. Осевое смещение необходимо для обеспечения контакта по торцу Зазор BIG PLUS перед закреплением Конус шпинделя Усилие зажима Осевое перемещение BT40 800 кг 20 мкм BT50 2000 кг 29 мкм Усилие зажима и осевое перемещение могут отличаться для различных моделей станков. BIG PLUS после закрепления Упругая деформация Контакт Зажим SANDVIK G 71 |
|||||
