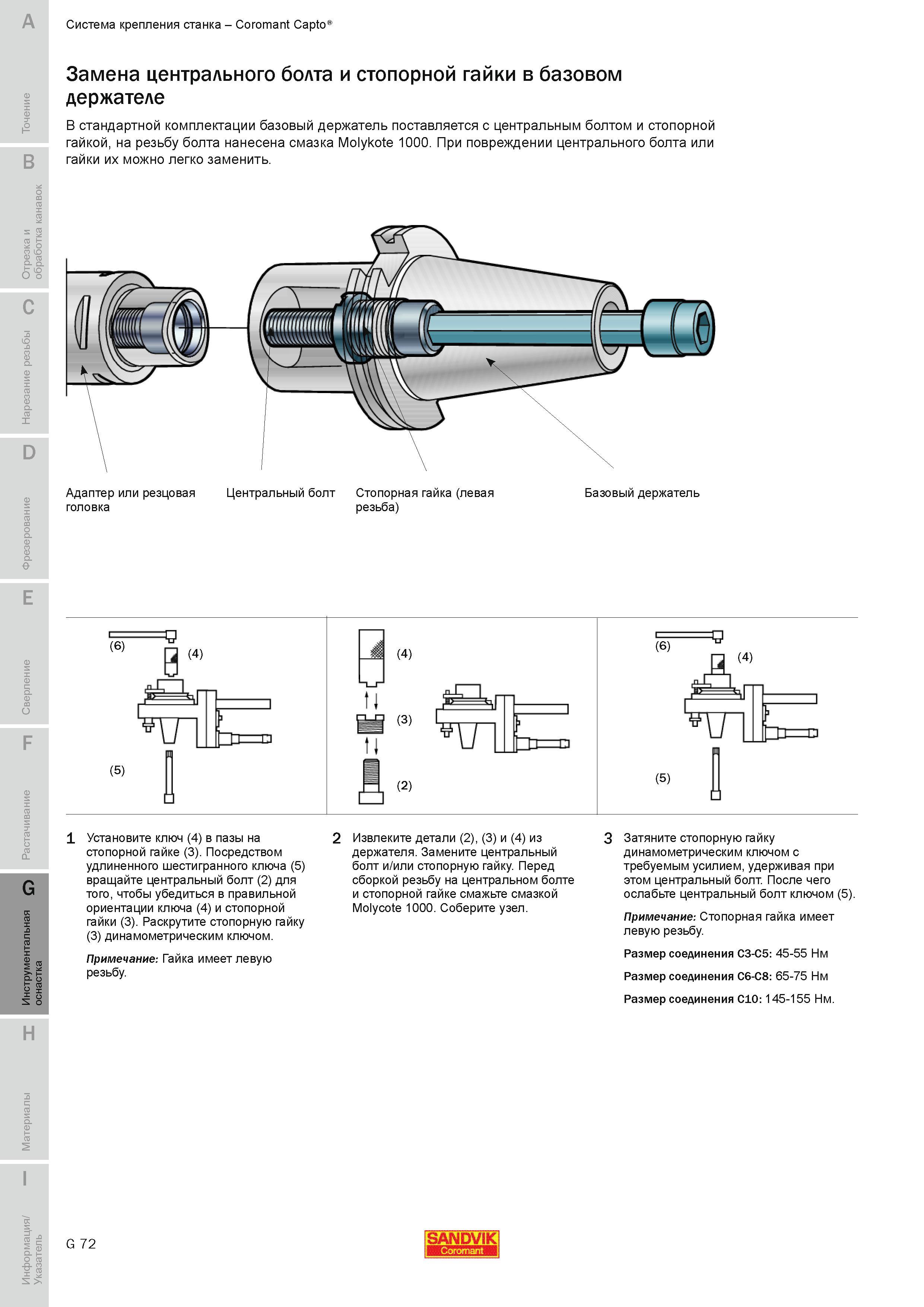

681 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G72 |
|||||
В стандартной комплектации базовый держатель поставляется с центральным болтом и стопорной гайкой на резьбу болта нанесена смазка Molykote 1000 ПриВ стандартной комплектации базовый держатель поставляется с центральным болтом и стопорной гайкой на резьбу болта нанесена смазка Molykote 1000 При повреждении центрального болта или гайки их можно легко заменить. Установите ключ (4) в пазы на стопорной гайке (3). Посредством удлиненного шестигранного ключа (5) вращайте центральный болт (2) для того чтобы убедиться в правильной ориентации ключа (4) и стопорной гайки (3). Раскрутите стопорную гайку (3) динамометрическим ключом. Примечание Гайка имеет левую резьбу. Извлеките детали (2) (3) и (4) из держателя. Замените центральный болт и или стопорную гайку. Перед сборкой резьбу на центральном болте и стопорной гайке смажьте смазкой Molycote 1000. Соберите узел. 3 Затяните стопорную гайку динамометрическим ключом с требуемым усилием удерживая при этом центральный болт. После чего ослабьте центральный болт ключом (5). Примечание Стопорная гайка имеет левую резьбу. Размер соединения C3-C5 45-55 Нм Размер соединения C6-C8 65-75 Нм Размер соединения C10 145-155 Нм. 1 2 G 72 SANDVIK Система крепления станка Coromant Capto Замена центрального болта и стопорной гайки в базовом держателе |
|||||
