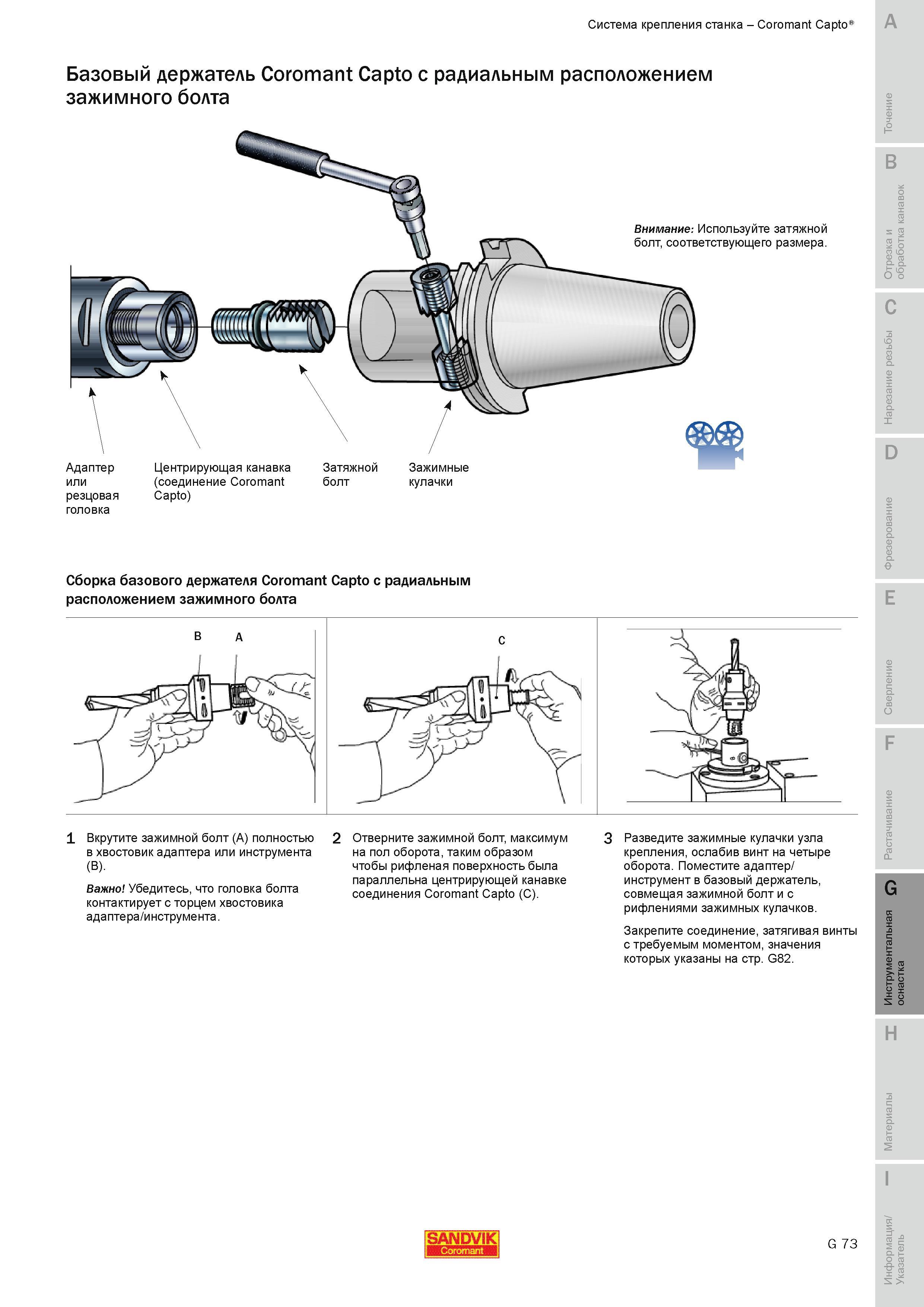

682 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.G73 |
|||||
Базовый держатель Sandvik Coromant Capto с радиальным расположением зажимного болта Центрирующая канавка соединение Coromant Capto Затяжной ЗажимныБазовый держатель Sandvik Coromant Capto с радиальным расположением зажимного болта Центрирующая канавка соединение Coromant Capto Затяжной Зажимные болт кулачки Сборка базового держателя Coromant Capto с радиальным расположением зажимного болта 1 Вкрутите зажимной болт (A) полностью в хвостовик адаптера или инструмента (B). Важно Убедитесь что головка болта контактирует с торцем хвостовика адаптера инструмента. 2 Отверните зажимной болт максимум на пол оборота таким образом чтобы рифленая поверхность была параллельна центрирующей канавке соединения Coromant Capto (С). 3 Разведите зажимные кулачки узла крепления ослабив винт на четыре оборота. Поместите адаптер инструмент в базовый держатель совмещая зажимной болт и с рифлениями зажимных кулачков. Закрепите соединение затягивая винты с требуемым моментом значения которых указаны на стр. G82. SANDVIK G 73 Система крепления станка Coromant Capto A Внимание Используйте затяжной болт соответствующего размера. |
|||||
