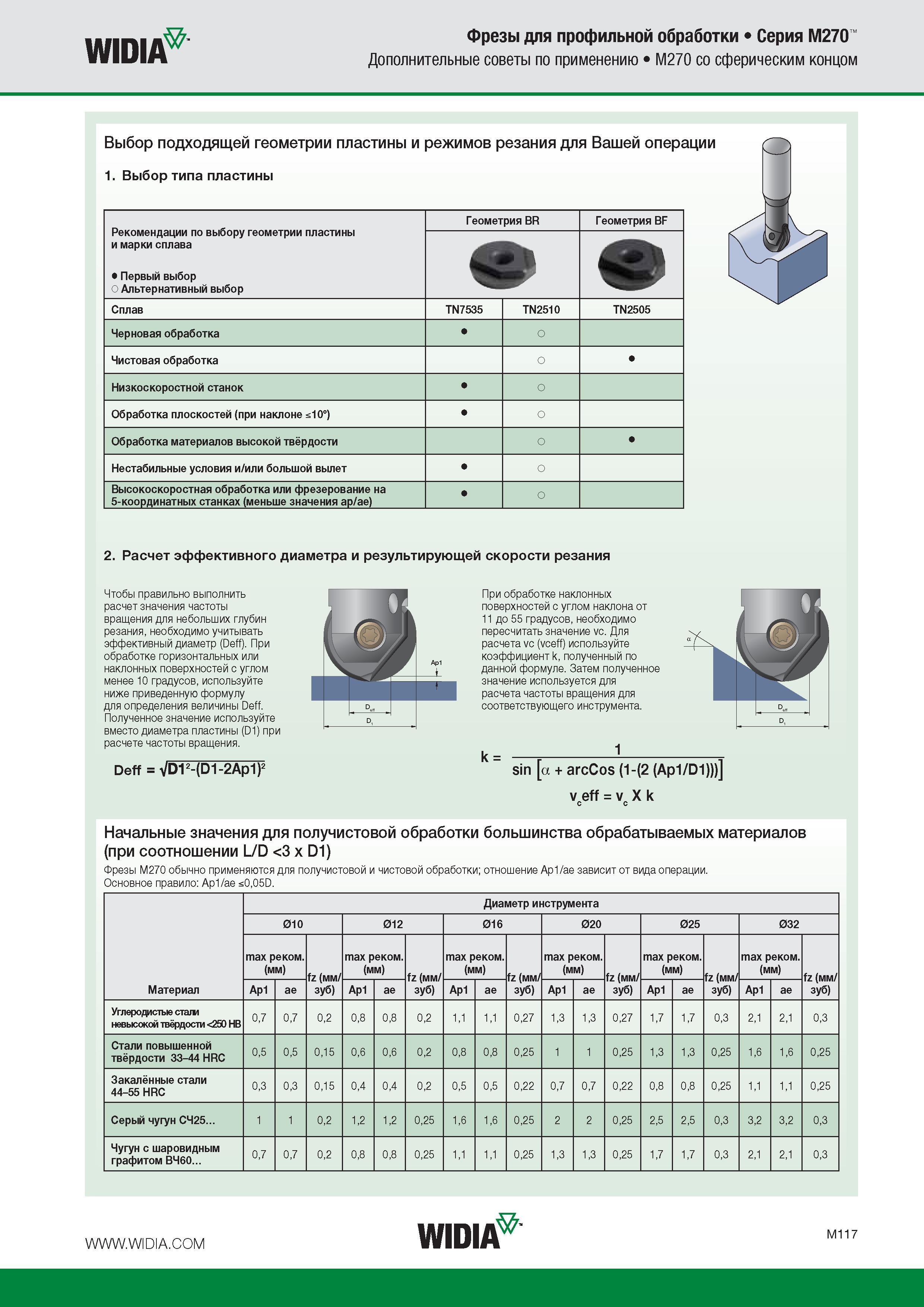

WIDIA Фрезы для профильной обработки Серия M270 Дополнительные советы по применению M270 со сферическим концом Выбор подходящей геометрии пластины и режимов резания для Вашей операции 1. Выбор типа пластины Рекомендации по выбору геометрии пластины и марки сплава Первый выбор о Альтернативный выбор Геометрия BR Геометрия BF Ф ф Сплав TN7535 TN2510 TN2505 Черновая обработка о Чистовая обработка о Низкоскоростной станок о Обработка плоскостей (при наклоне <Н0°) о Обработка материалов высокой твёрдости о Нестабильные условия и/или большой вылет о Высокоскоростная обработка или фрезерование на 5-координатных станках (меньше значения ap/ae) о 2. Расчет эффективного диаметра и результирующей скорости резания Чтобы правильно выполнить расчет значения частоты вращения для небольших глубин резания, необходимо учитывать эффективный диаметр (Deff). При обработке горизонтальных или наклонных поверхностей с углом менее 10 градусов, используйте ниже приведенную формулу для определения величины Deff. Полученное значение используйте вместо диаметра пластины (D1) при расчете частоты вращения. Deff = VD12-(D1-2Ap1)2 При обработке наклонных поверхностей с углом наклона от 11 до 55 градусов, необходимо пересчитать значение vc. Для расчета vc (vceff) используйте коэффициент k, полученный по данной формуле. Затем полученное значение используется для расчета частоты вращения для соответствующего инструмента. sin а + arcCos (1-(2 (Ap1/D1))) v eff = v X k Начальные значения для получистовой обработки большинства обрабатываемых материалов (при соотношении L/D <3 x D1) Фрезы M270 обычно применяются для получистовой и чистовой обработки; отношение Ap1/ae зависит от вида операции. Основное правило: Ap1/ae s0,05D. 1 k Материал Диаметр инструмента 010 012 016 020 025 032 max реком. (мм) fz (мм/ max реком. (мм) fz (мм/ зуб) max реком. (мм) fz (мм/ max реком. (мм) fz (мм/ max реком. (мм) fz (мм/ max реком. (мм) fz (мм/ зуб) Ap1 ae зуб) Ap1 ae Ap1 ae зуб) Ap1 ae зуб) Ap1 ae зуб) Ap1 ae Углеродистые стали невысокой твёрдости <250 HB 0,7 0,7 0,2 0,8 0,8 0,2 1,1 1,1 0,27 1,3 1,3 0,27 1,7 1,7 0,3 2,1 2,1 0,3 Стали повышенной твёрдости 33-44 HRC 0,5 0,5 0,15 0,6 0,6 0,2 0,8 0,8 0,25 1 1 0,25 1,3 1,3 0,25 1,6 1,6 0,25 Закалённые стали 44-55 HRC 0,3 0,3 0,15 0,4 0,4 0,2 0,5 0,5 0,22 0,7 0,7 0,22 0,8 0,8 0,25 1,1 1,1 0,25 Серый чугун СЧ25... 1 1 0,2 1,2 1,2 0,25 1,6 1,6 0,25 2 2 0,25 2,5 2,5 0,3 3,2 3,2 0,3 Чугун с шаровидным графитом ВЧ60... 0,7 0,7 0,2 0,8 0,8 0,25 1,1 1,1 0,25 1,3 1,3 0,25 1,7 1,7 0,3 2,1 2,1 0,3
