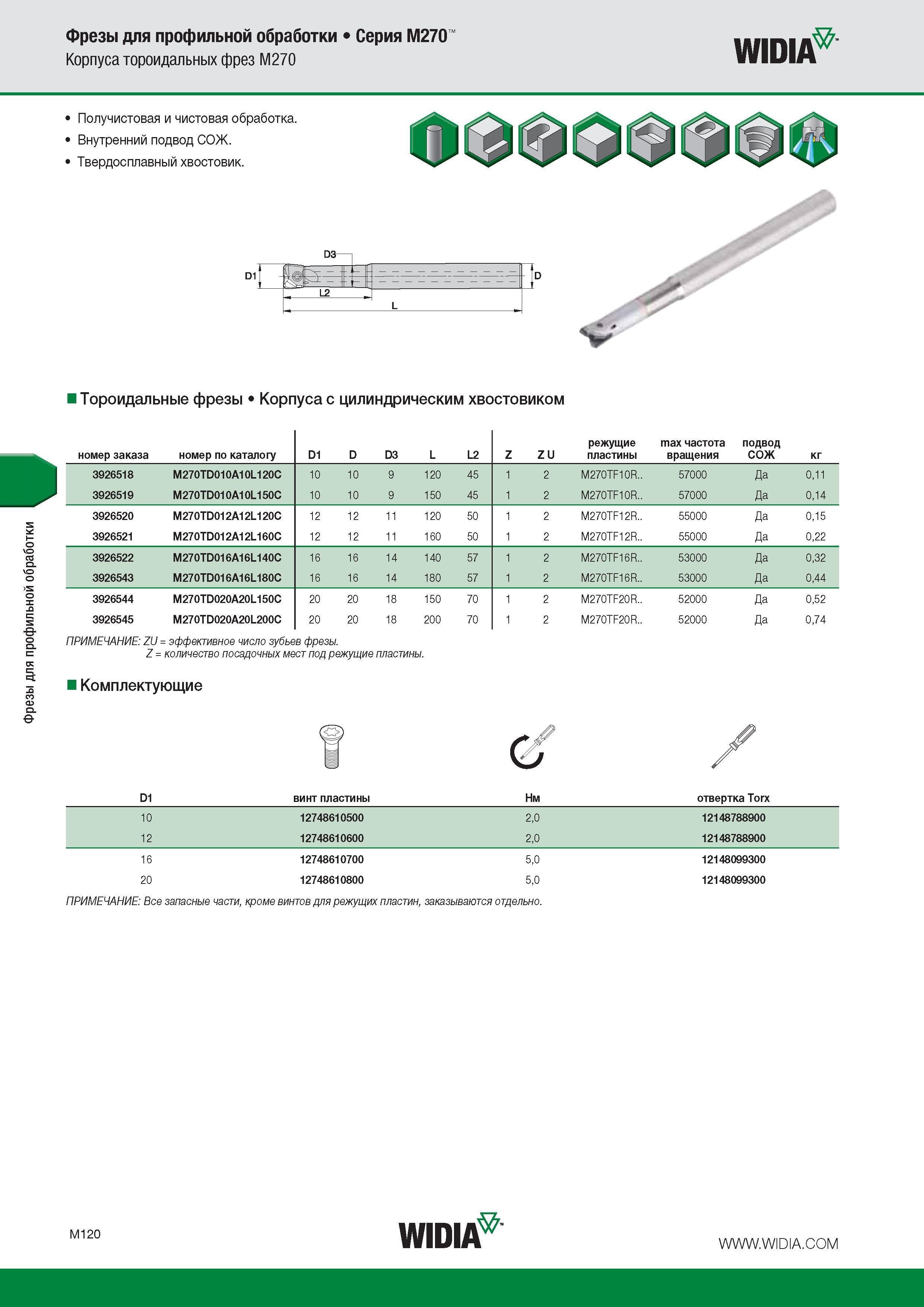

Фрезы для профильной обработки Фрезы для профильной обработки Серия M270 Корпуса тороидальных фрез M270 Widia № Получистовая и чистовая обработка. Внутренний подвод СОЖ. Твердосплавный хвостовик. 1 1 > L - - - L2 L Тороидальные фрезы Корпуса с цилиндрическим хвостовиком номер заказа номер по каталогу D1 D D3 L L2 Z Z U режущие пластины max частота вращения подвод СОЖ кг 3926518 M270TD010A10L120C 10 10 9 120 45 1 2 M270TF10R.. 57000 Да 0,11 3926519 M270TD010A10L150C 10 10 9 150 45 1 2 M270TF10R.. 57000 Да 0,14 3926520 M270TD012A12L120C 12 12 11 120 50 1 2 M270TF12R.. 55000 Да 0,15 3926521 M270TD012A12L160C 12 12 11 160 50 1 2 M270TF12R.. 55000 Да 0,22 3926522 M270TD016A16L140C 16 16 14 140 57 1 2 M270TF16R.. 53000 Да 0,32 3926543 M270TD016A16L180C 16 16 14 180 57 1 2 M270TF16R.. 53000 Да 0,44 3926544 M270TD020A20L150C 20 20 18 150 70 1 2 M270TF20R.. 52000 Да 0,52 3926545 M270TD020A20L200C 20 20 18 200 70 1 2 M270TF20R.. 52000 Да 0,74 Примечание: ZU = эффективное число зубьев фрезы. Z = количество посадочных мест под режущие пластины. Комплектующие С D1 винт пластины Нм отвертка Torx 10 12748610500 2,0 12148788900 12 12748610600 2,0 12148788900 16 12748610700 5,0 12148099300 20 12748610800 5,0 12148099300 Примечание: Все запасные части, кроме винтов для режущих пластин, заказываются отдельно. M120 Widia
