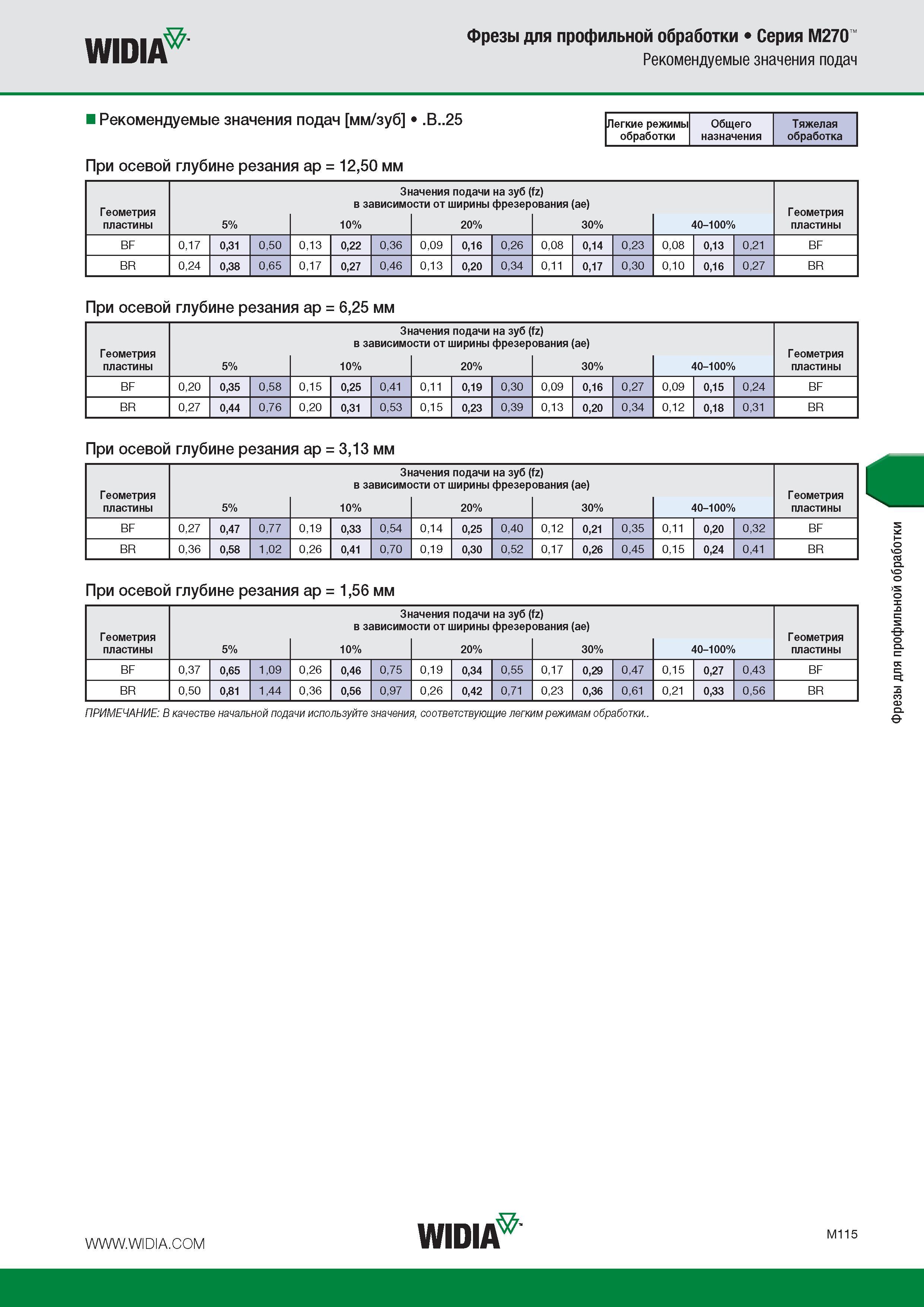

WIDIA Фрезы для профильной обработки Серия M270 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб .B..25 При осевой глубине резания ap = 12,50 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,17 0,31 0,50 0,13 0,22 0,36 0,09 0,16 0,26 0,08 0,14 0,23 0,08 0,13 0,21 BF BR 0,24 0,38 0,65 0,17 0,27 0,46 0,13 0,20 0,34 0,11 0,17 0,30 0,10 0,16 0,27 BR При осевой глубине резания ap = 6,25 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,20 0,35 0,58 0,15 0,25 0,41 0,11 0,19 0,30 0,09 0,16 0,27 0,09 0,15 0,24 BF BR 0,27 0,44 0,76 0,20 0,31 0,53 0,15 0,23 0,39 0,13 0,20 0,34 0,12 0,18 0,31 BR При осевой глубине резания ap = 3,13 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,27 0,47 0,77 0,19 0,33 0,54 0,14 0,25 0,40 0,12 0,21 0,35 0,11 0,20 0,32 BF BR 0,36 0,58 1,02 0,26 0,41 0,70 0,19 0,30 0,52 0,17 0,26 0,45 0,15 0,24 0,41 BR При осевой глубине резания ap = 1,56 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,37 0,65 1,09 0,26 0,46 0,75 0,19 0,34 0,55 0,17 0,29 0,47 0,15 0,27 0,43 BF BR 0,50 0,81 1,44 0,36 0,56 0,97 0,26 0,42 0,71 0,23 0,36 0,61 0,21 0,33 0,56 BR Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки.. Фрезы для профильной обработки
