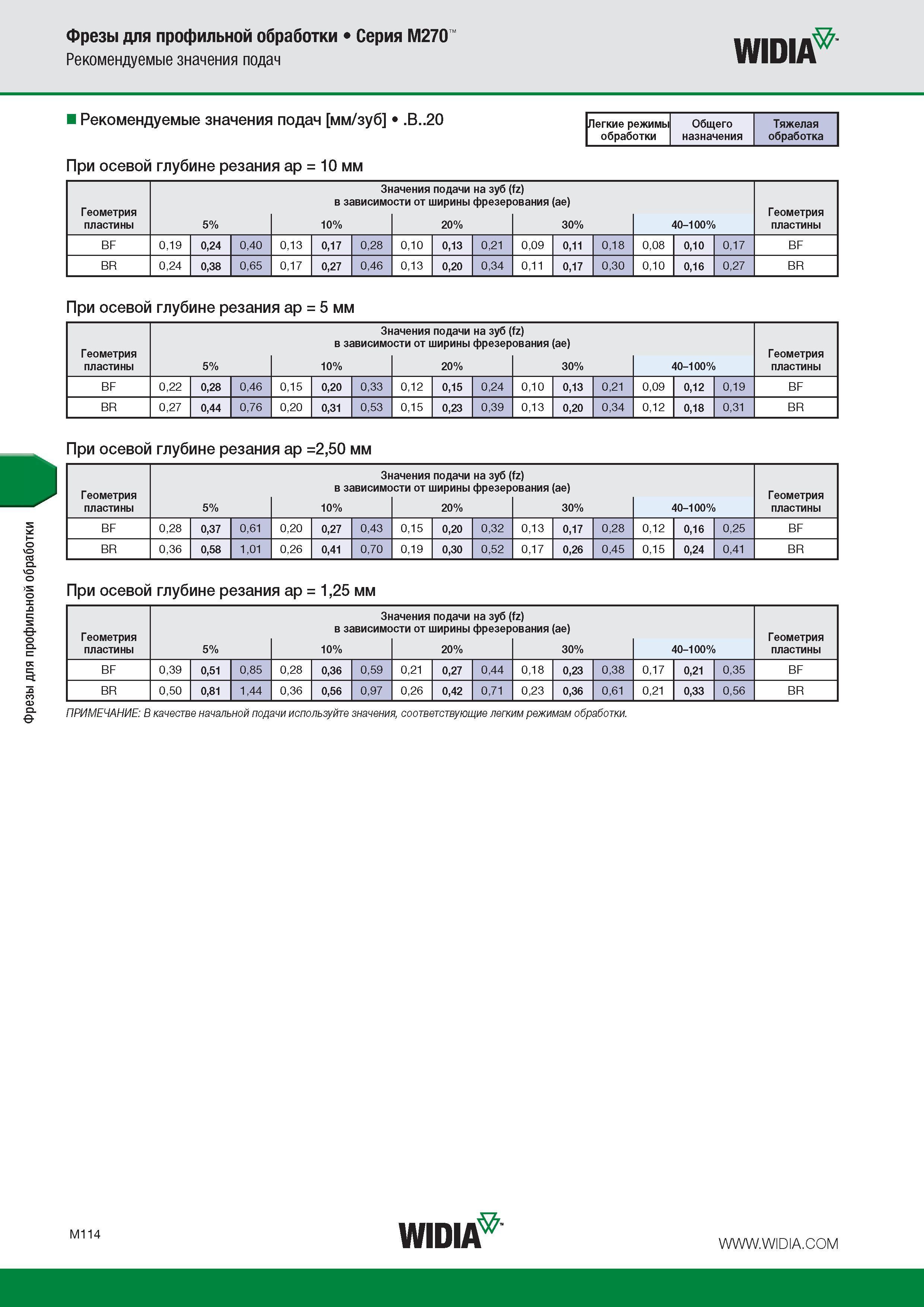

Фрезы для профильной обработки Фрезы для профильной обработки Серия M270 Рекомендуемые значения подач Widia Рекомендуемые значения подач мм/зуб .B..20 При осевой глубине резания ap = 10 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,19 0,24 0,40 0,13 0,17 0,28 0,10 0,13 0,21 0,09 0,11 0,18 0,08 0,10 0,17 BF BR 0,24 0,38 0,65 0,17 0,27 0,46 0,13 0,20 0,34 0,11 0,17 0,30 0,10 0,16 0,27 BR При осевой глубине резания ap = 5 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,22 0,28 0,46 0,15 0,20 0,33 0,12 0,15 0,24 0,10 0,13 0,21 0,09 0,12 0,19 BF BR 0,27 0,44 0,76 0,20 0,31 0,53 0,15 0,23 0,39 0,13 0,20 0,34 0,12 0,18 0,31 BR При осевой глубине резания ap =2,50 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,28 0,37 0,61 0,20 0,27 0,43 0,15 0,20 0,32 0,13 0,17 0,28 0,12 0,16 0,25 BF BR 0,36 0,58 1,01 0,26 0,41 0,70 0,19 0,30 0,52 0,17 0,26 0,45 0,15 0,24 0,41 BR При осевой глубине резания ap = 1,25 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,39 0,51 0,85 0,28 0,36 0,59 0,21 0,27 0,44 0,18 0,23 0,38 0,17 0,21 0,35 BF BR 0,50 0,81 1,44 0,36 0,56 0,97 0,26 0,42 0,71 0,23 0,36 0,61 0,21 0,33 0,56 BR Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки.
