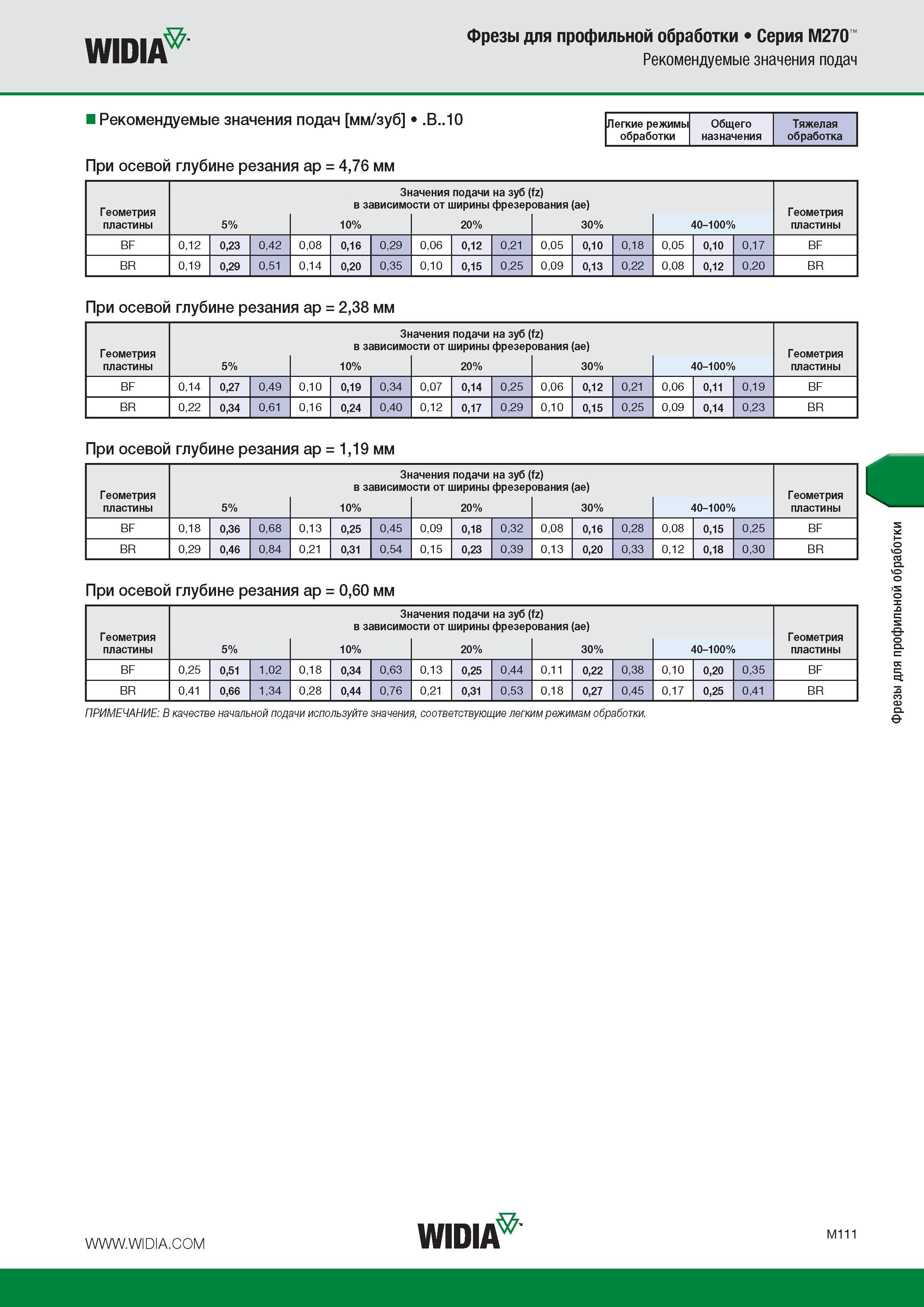

WIDIA Фрезы для профильной обработки Серия M270 Рекомендуемые значения подач Рекомендуемые значения подач мм/зуб .B..10 При осевой глубине резания ap = 4,76 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,12 0,23 0,42 0,08 0,16 0,29 0,06 0,12 0,21 0,05 0,10 0,18 0,05 0,10 0,17 BF BR 0,19 0,29 0,51 0,14 0,20 0,35 0,10 0,15 0,25 0,09 0,13 0,22 0,08 0,12 0,20 BR При осевой глубине резания ap = 2,38 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,14 0,27 0,49 0,10 0,19 0,34 0,07 0,14 0,25 0,06 0,12 0,21 0,06 0,11 0,19 BF BR 0,22 0,34 0,61 0,16 0,24 0,40 0,12 0,17 0,29 0,10 0,15 0,25 0,09 0,14 0,23 BR При осевой глубине резания ap = 1,19 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,18 0,36 0,68 0,13 0,25 0,45 0,09 0,18 0,32 0,08 0,16 0,28 0,08 0,15 0,25 BF BR 0,29 0,46 0,84 0,21 0,31 0,54 0,15 0,23 0,39 0,13 0,20 0,33 0,12 0,18 0,30 BR При осевой глубине резания ap = 0,60 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,25 0,51 1,02 0,18 0,34 0,63 0,13 0,25 0,44 0,11 0,22 0,38 0,10 0,20 0,35 BF BR 0,41 0,66 1,34 0,28 0,44 0,76 0,21 0,31 0,53 0,18 0,27 0,45 0,17 0,25 0,41 BR Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки. Фрезы для профильной обработки
