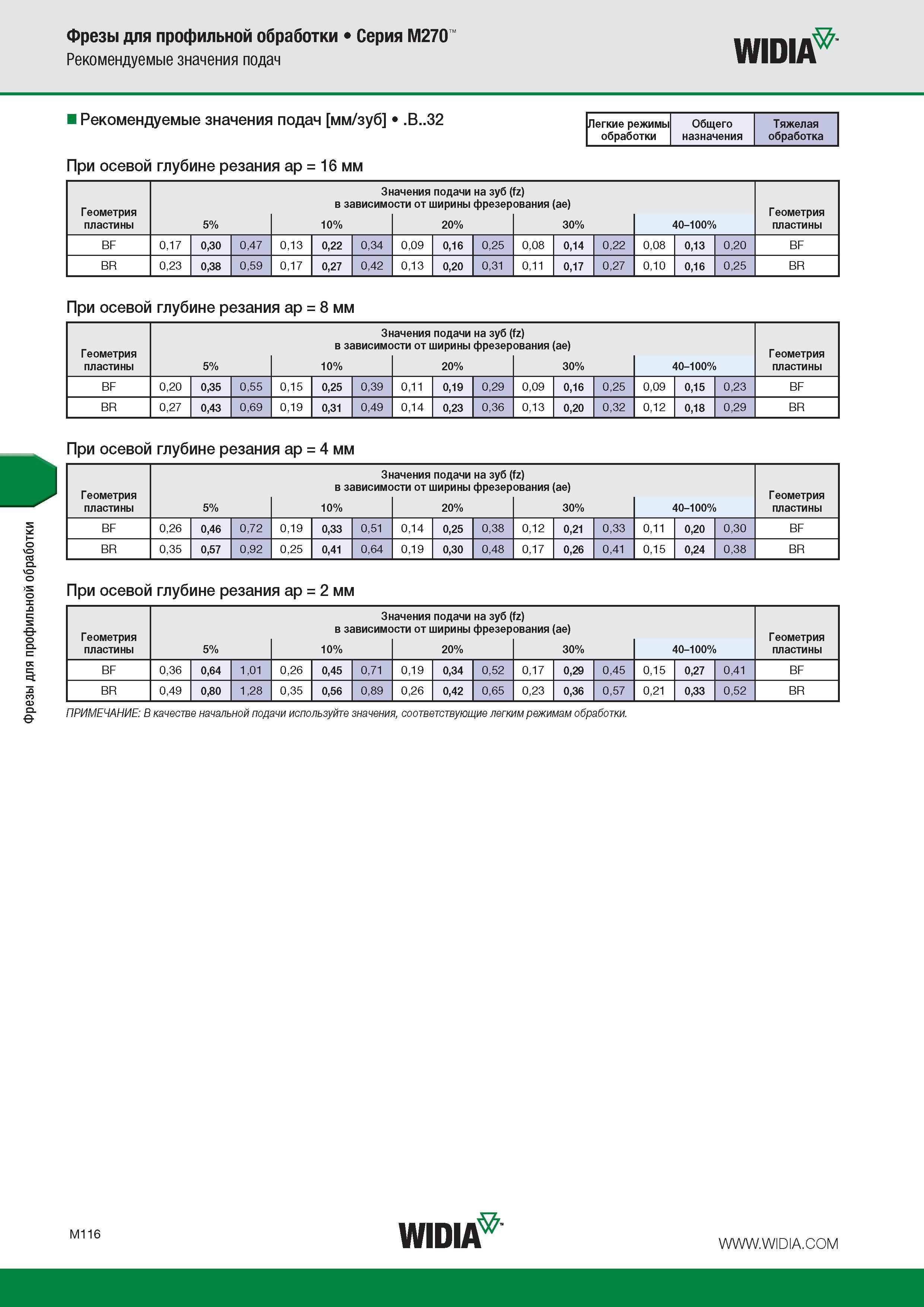

Фрезы для профильной обработки Фрезы для профильной обработки Серия M270 Рекомендуемые значения подач Widia Рекомендуемые значения подач мм/зуб .B..32 При осевой глубине резания ap = 16 мм Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,17 0,30 0,47 0,13 0,22 0,34 0,09 0,16 0,25 0,08 0,14 0,22 0,08 0,13 0,20 BF BR 0,23 0,38 0,59 0,17 0,27 0,42 0,13 0,20 0,31 0,11 0,17 0,27 0,10 0,16 0,25 BR При осевой глубине резания ap = 8 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,20 0,35 0,55 0,15 0,25 0,39 0,11 0,19 0,29 0,09 0,16 0,25 0,09 0,15 0,23 BF BR 0,27 0,43 0,69 0,19 0,31 0,49 0,14 0,23 0,36 0,13 0,20 0,32 0,12 0,18 0,29 BR При осевой глубине резания ap = 4 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,26 0,46 0,72 0,19 0,33 0,51 0,14 0,25 0,38 0,12 0,21 0,33 0,11 0,20 0,30 BF BR 0,35 0,57 0,92 0,25 0,41 0,64 0,19 0,30 0,48 0,17 0,26 0,41 0,15 0,24 0,38 BR При осевой глубине резания ap = 2 мм Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% BF 0,36 0,64 1,01 0,26 0,45 0,71 0,19 0,34 0,52 0,17 0,29 0,45 0,15 0,27 0,41 BF BR 0,49 0,80 1,28 0,35 0,56 0,89 0,26 0,42 0,65 0,23 0,36 0,57 0,21 0,33 0,52 BR Примечание: В качестве начальной подачи используйте значения, соответствующие легким режимам обработки.
