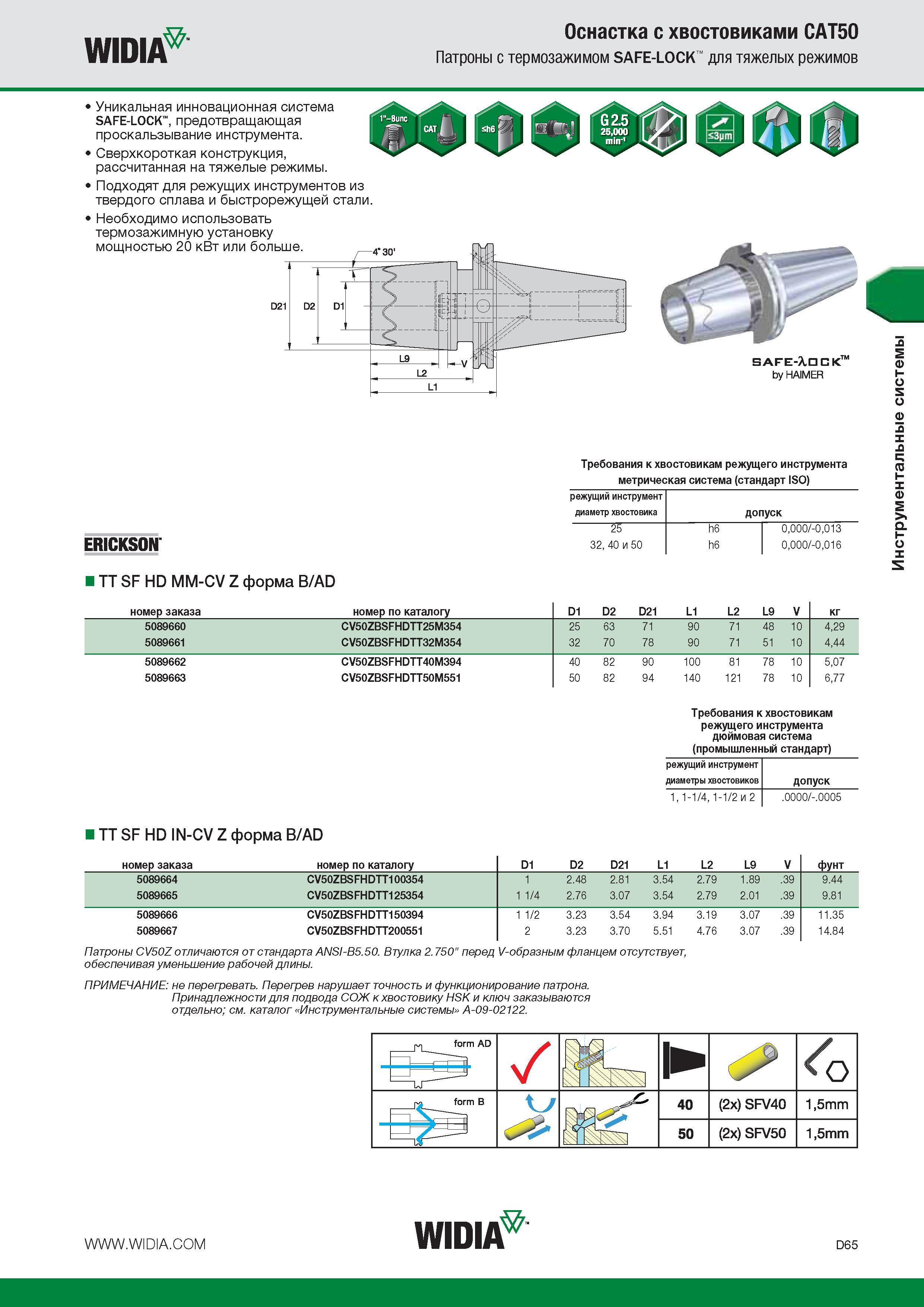

WIDIA Оснастка с хвостовиками CAT50 Патроны с термозажимом SAFE-LOCK для тяжелых режимов Уникальная инновационная система SAFE-LOCK предотвращающая проскальзывание инструмента. Сверхкороткая конструкция рассчитанная на тяжелые режимы. Подходят для режущих инструментов из твердого сплава и быстрорежущей стали. Необходимо использовать термозажимную установку safe-Xdck by HAIMER TT SF HD MM-CV Z форма B AD Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 25 h6 0000 -0013 ERICKSON 32 40 и 50 h6 0000 -0016 номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V кг 5089660 CV50ZBSFHDTT25M354 25 63 71 90 71 48 10 429 5089661 CV50ZBSFHDTT32M354 32 70 78 90 71 51 10 444 5089662 CV50ZBSFHDTT40M394 40 82 90 100 81 78 10 507 5089663 CV50ZBSFHDTT50M551 50 82 94 140 121 78 10 677 Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметры хвостовиков допуск 1 1-1 41-1 2 и 2 .0000 -.0005 TT SF HD IN-CV Z форма B AD номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V фунт 5089664 CV50ZBSFHDTT100354 1 2.48 2.81 3.54 2.79 1.89 .39 9.44 5089665 CV50ZBSFHDTT125354 1 1 4 2.76 3.07 3.54 2.79 2.01 .39 9.81 5089666 CV50ZBSFHDTT150394 1 1 2 3.23 3.54 3.94 3.19 3.07 .39 11.35 5089667 CV50ZBSFHDTT200551 2 3.23 3.70 5.51 4.76 3.07 .39 14.84 Патроны CV50Z отличаются от стандарта ANSI-B5.50. Втулка 2.750" перед V-образным фланцем отсутствует обеспечивая уменьшение рабочей длины. ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно; см. каталог Инструментальные системы A-09-02122. Инструментальные системы
